马自达MX5后副车架扫描逆向结构

　　该结构件对应后驱跑车后副车架总成，属于底盘承载系统中的关键焊接框架，主要承担后悬架导向机构、差速器安装点以及车身连接点之间的载荷传递。实际装车状态下，后轮在制动、加速、侧倾和颠簸路面上产生的纵向力、侧向力与垂向力，都会先汇集到副车架各安装支座，再通过缓冲衬套分散至车身底板，因此框架的刚度分布、孔位边界和局部加强形态直接影响后轮定位稳定性。

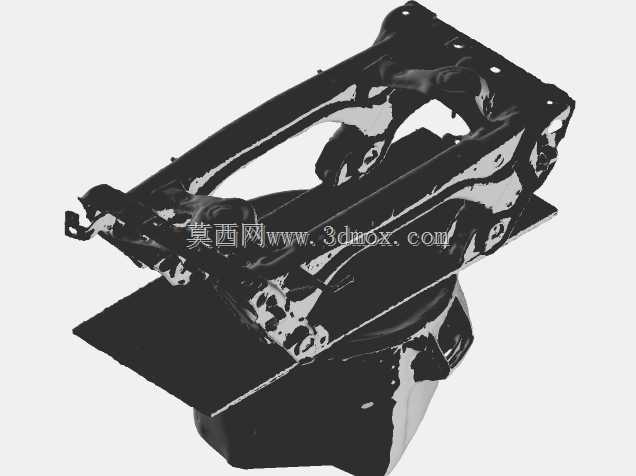

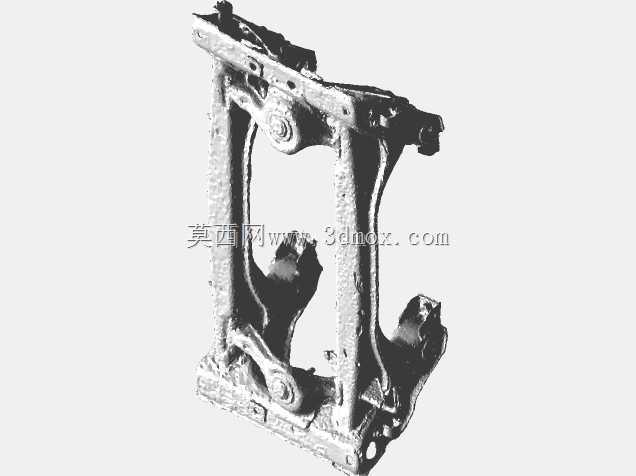

　　从扫描得到的原始网格可以看出，该件并非规则箱体，而是由冲压薄板、弯管梁、焊接支架和多层加强板组合而成的空间桁架式结构。两侧纵向主梁承担主要弯曲载荷，上部横向连接梁用于控制框架开口变形，下部弧形支架则围绕悬架摆臂运动轨迹布置，避免在车轮跳动过程中与连杆、减振器或排气部件发生干涉。设计思路上，这类副车架并不追求单一方向的最大强度，而是在轻量化、扭转刚度和隔振性能之间取得平衡：靠近车身衬套的位置保留较宽的安装面，以分散螺栓预紧力；悬架铰接点周围通过叠板和凸焊螺母形成局部高刚性区域；中间区域则尽量开放，为差速器、传动轴和后部排气留出装配空间。

　　在整车布置中，后副车架的安装边界需要同时服从多条约束。上部四个车身连接点决定框架与底板的相对位置，其衬套轴线方向影响路噪隔离和冲击衰减；下部摆臂支座的孔位决定后轮前束、外倾和侧倾中心高度；差速器固定支架则要兼顾动力总成质量、驱动扭矩反力和拆装维护空间。建模或逆向处理时，不能只还原外轮廓，还需重点核对铰接孔同轴度、安装面平面度、焊缝过渡区以及支架之间的间隙。扫描网格保留了铸件纹理、冲压折边和焊接堆积形态，适合用于底盘布置校核、逆向参考、悬架硬点分析以及改装件开发前期的空间确认。

　　对于结构设计人员而言，该框架的价值在于呈现了量产车底盘件如何在复杂载荷路径下组织材料：高应力区采用封闭截面和多层加强，低载荷区通过开孔和薄板降低质量，运动件附近则严格保留安全间隙。围绕这些特征开展三维设计时，可以进一步检查衬套压装空间、螺栓工具可达性、总成吊装姿态以及生产线装配顺序，使数字模型不仅具有外观参考意义，也能服务于底盘工程验证。
