汽车后备箱气动支撑助力杆件结构

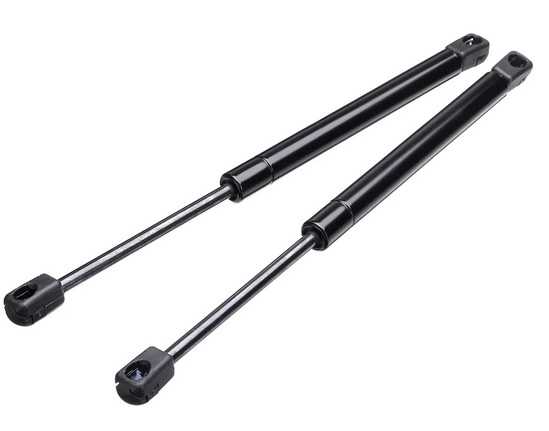

　　日常做车身附件结构建模时，这类后备箱支撑件是绕不开的典型弹性支撑部件，很多新手建模时容易忽略安装边界的匹配问题，最后做运动仿真时经常出现干涉、支撑力不足或者开启角度不到位的情况。先从实际装车场景说，这个部件主要用在三厢轿车、SUV以及部分掀背车型的后备箱盖与车身侧围内板之间，替代早期的扭力杆或者机械铰链撑杆，用户开启后备箱时不需要手动全程托举，杆件内部的阻尼结构会自动平衡尾门的重力，让尾门能在任意开启角度悬停，关闭时也能提供平缓的阻尼力，不会出现尾门猛然砸落的情况，大幅提升日常使用的便利性。从功能特性上拆解，这个杆件属于自锁型气弹簧结构，整体由活塞杆、缸筒、两端连接球头、内部密封组件以及填充的惰性气体与阻尼油组成，

　　伸展状态下的总长度需要匹配尾门最大开启角度，一般家用轿车的这类支撑件伸展长度在450mm到600mm区间，压缩后的最短长度要保证尾门完全关闭时，杆件不会和侧围内板、尾灯安装座或者后备箱内饰板产生硬干涉，两端的球头连接结构是为了抵消尾门开启过程中的多自由度转动偏差，避免杆件承受径向弯矩导致密封件过早磨损漏气。做这个结构的三维建模时，首先要确认安装点的硬点坐标，也就是车身侧围的安装座中心与尾门内板的安装座中心，在尾门关闭、半开、完全开启三个状态下的相对位置，通过运动仿真校核杆件的伸缩行程，行程冗余量一般要留10mm左右，避免制造公差或者安装误差导致杆件顶死或者拉脱。缸筒部分的外径一般控制在18mm到22mm，

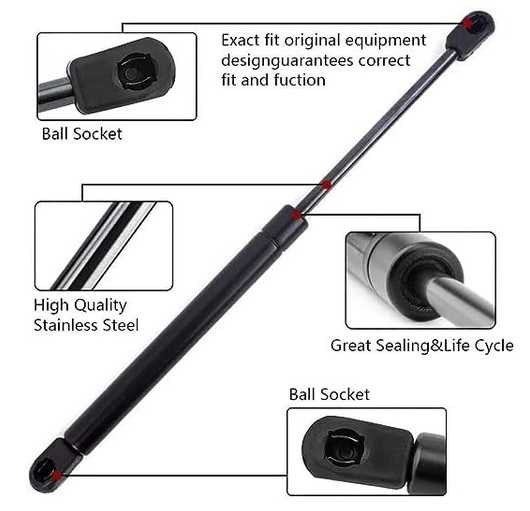

　　活塞杆直径在8mm到10mm，这个尺寸区间既能保证足够的支撑力，又不会占用过多后备箱侧方的布置空间，很多新手建模时会把缸筒做的过粗，最后和内饰板的间隙不足，实车装配时会出现内饰板被顶起的问题。两端的连接球头要做万向转动的自由度模拟，球头的摆角范围一般要达到±15°以上，才能适配尾门铰链转动过程中的角度变化，球头的安装卡扣结构要和车身、尾门上的安装销尺寸匹配，一般常用的安装销直径是8mm，卡扣的卡接力要控制在合适范围，既要保证安装后不会松脱，又要方便售后维修时快速拆卸更换。另外建模时还要考虑杆件的布置角度，在尾门关闭状态下，杆件的轴线方向要尽量和尾门开启的转动切线方向接近，这样能最大化利用气弹簧的支撑力，降低对气弹簧内部压力的要求，

　　如果布置角度偏差过大，会导致开启尾门时初始手感过重，或者悬停位置出现溜动的问题。还有容易被忽略的细节是，杆件在完全压缩状态下，活塞杆伸入缸筒的部分要保留足够的导向长度，避免活塞杆伸出时出现偏磨，一般导向长度不小于活塞杆直径的1.5倍，同时缸筒尾部要预留缓冲腔结构，当尾门即将完全关闭时，阻尼油会通过缓冲腔的小孔产生额外阻尼，避免关闭末端出现硬冲击。做结构校核的时候，还要模拟尾门在不同温度环境下的使用情况，因为气弹簧内部的惰性气体压力会随温度变化，低温环境下内部压力会降低，所以选型和建模时要把压力变化系数考虑进去，保证低温环境下依然能正常支撑尾门，不会出现尾门自动下落的安全隐患。另外，杆件的外表面处理也要在建模时体现，缸筒一般采用发黑或者喷塑处理，活塞杆表面做镀铬处理，提升耐磨和防锈性能，两端的球头座一般采用POM或者尼龙材质，降低转动过程中的异响和磨损。在做装配体配合的时候，不要把杆件完全锁死，要保留轴向的伸缩自由度和两端球头的转动自由度，这样做运动仿真的时候才能真实模拟尾门开启关闭的整个过程，检查整个行程中杆件和周边部件的间隙，最小间隙一般要留5mm以上，覆盖零部件的制造公差和装配误差，避免实车装配后出现运动干涉。
