工业金属周转料箱结构设计方案

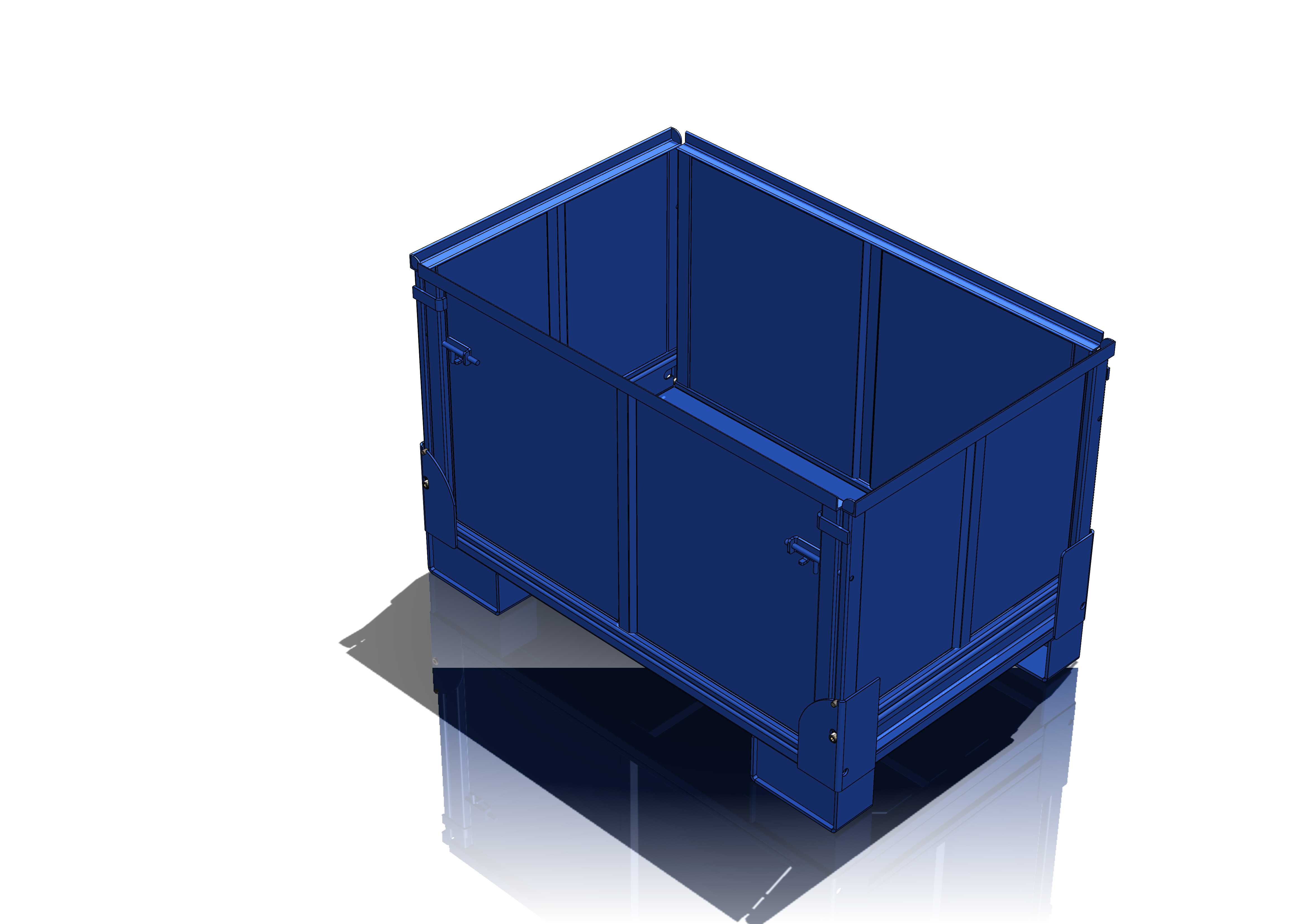

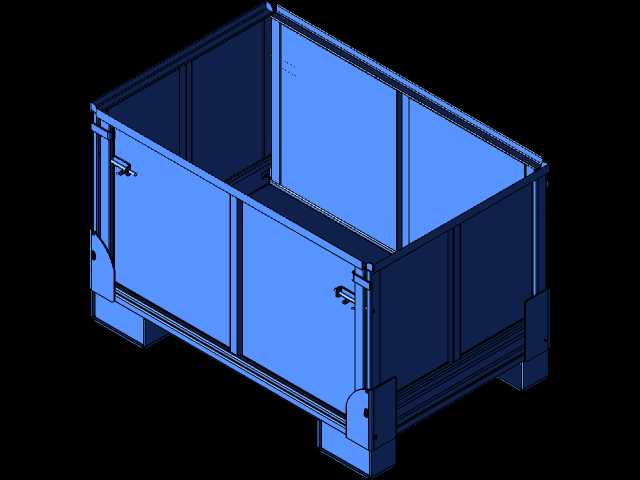

　　在离散制造车间的物料转运、工序间缓存以及线边仓存储场景中，金属材质的周转料箱是衔接生产各环节的核心载具，不同于一次性纸质包装或易老化的塑料容器，全金属结构的料箱能够适配重型金属加工件、冲压毛坯、机加工半成品的承载需求，在频繁的叉车转运、堆垛存放作业中保持结构稳定性，避免因容器变形导致的物料磕碰、散落问题。这款金属工业料箱的整体结构采用模块化钣金拼接思路，侧壁与底部框架通过折弯型材做受力支撑，避免整板焊接带来的应力集中问题，同时在侧壁受力节点处增设加强筋结构，抵消满载状态下侧壁向外的鼓胀形变，箱门采用侧开式锁扣结构，锁止点位设置在箱体侧边的中下部，配合门体侧边的折弯翻边，既保证关闭状态下的密封贴合度，又能在取放物料时完全打开侧壁，

　　无需操作人员探身进入箱体内部，降低大件物料取放的作业难度。从实际使用的边界条件来看，该料箱的外部尺寸为长度1120mm、宽度710mm、高度750mm，这个尺寸区间刚好适配标准托盘的摆放要求，单托盘可实现两列并排堆放，同时满足常规手动液压叉车、电动平衡重叉车的叉取作业空间，底部的支撑脚高度预留了100mm的叉齿进入空间，无需额外配置托盘即可直接完成叉运转运，堆垛状态下上层料箱的支撑脚可嵌入下层料箱顶部的定位槽内，堆垛三层时不会出现滑移倾覆风险。在结构细节设计上，箱体所有外露边缘均做了折弯钝边处理，避免钣金锐边划伤作业人员，侧壁的拼接焊缝采用段焊工艺，在保证连接强度的前提下减少焊接热变形，同时降低整体自重，

　　空载状态下单人可通过底部的辅助支撑点完成短距离移位，箱体内壁无突出的螺栓头、焊瘤等结构，避免物料取放时出现勾挂，针对金属切屑残留的场景，箱体底部预留了细微的排屑间隙，日常清理时可直接通过压缩空气吹扫将切屑从间隙排出，无需翻转箱体。从车间物流的适配性来看，这款料箱可覆盖机加工车间从毛坯下料区到数控加工工位、再到成品检验区的全流程转运需求，也可作为热处理工序的临时承载容器，金属材质可耐受常规工序间的油污、切削液附着，表面做喷塑处理后可适应潮湿的仓储环境，不会出现锈蚀掉渣污染物料的问题，相较于网格结构的周转箱，整板式侧壁可避免细小零件、切屑从侧壁缝隙掉落，适配小型机加工零件、紧固件等小尺寸物料的存放转运，

　　同时侧壁的平整面可直接粘贴物料标识条码，适配数字化车间的物料扫码管理需求，无需额外加装标识牌支架。在受力设计层面，底部框架采用加厚的矩形管做纵横支撑，额定承载状态下底部挠度控制在2mm以内，长期满载存放不会出现底部塌陷变形，侧边的锁扣结构采用冲压一体成型的金属搭扣，锁止后可承受满载状态下的侧向冲击，在叉车急停、转弯时不会出现箱门意外打开的情况，支撑脚与底部框架采用满焊连接，焊后做应力消除处理，避免长期堆垛、叉取作业中支撑脚开焊脱落。
