面板安装式RJ45网络接口连接器结构

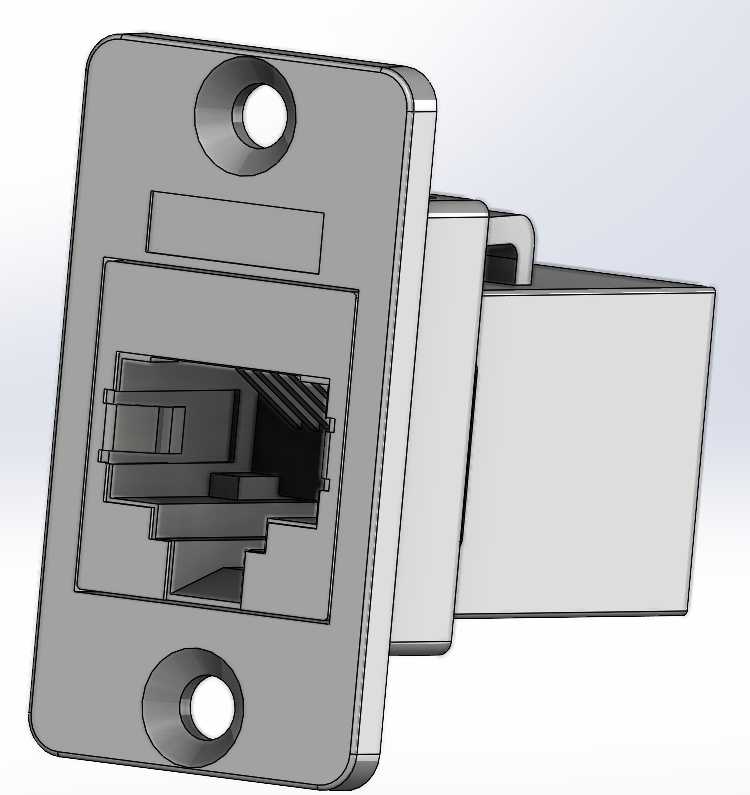

　　这款面板安装型RJ45连接器，是工业通讯布线、机柜设备集成场景里的常用接插件，日常做设备电控布局、机柜面板开孔设计时经常会用到这类元件。从结构上看，它采用法兰式面板安装设计，前端法兰面预留两个对称的安装孔位，适配M3规格的盘头螺丝固定，安装时直接从面板外侧推入预开好的对应尺寸方孔，再从背面锁紧螺丝即可完成固定，不需要额外的卡扣结构辅助，安装后法兰面与面板贴合紧密，能避免布线拉扯时连接器移位。

　　从功能特性来说，它的核心作用是实现以太网信号的面板侧转接，前端是标准RJ45母座接口，可直接插入常规水晶头，后端用于对接设备内部的网线或者PCB板载线路，把设备内部的网络通讯接口延伸到设备面板外侧，不用打开设备柜门就能完成网线的插拔操作，日常运维时不需要拆解设备外壳，大幅降低现场布线、故障排查的工作量。这类连接器的接触端子采用镀金处理，能保证多次插拔后的接触稳定性，适配百兆、千兆以太网的信号传输要求，在工业控制柜、通讯机箱、测试仪器、音视频矩阵设备上都有广泛应用，尤其是需要频繁插拔网线的设备场景，用这种面板安装式接口比直接把网线引到设备外的布线方式更规整，也能避免内部网线被外力拉扯导致的焊点脱落、线路中断问题。

　　做三维建模的时候，首先要确定安装边界尺寸：法兰面的长宽尺寸要匹配常规面板开孔的预留空间，两个安装孔的中心距严格按照行业通用标准设定，保证不同批次采购的同规格连接器都能直接替换安装，不需要重新加工面板开孔。接口部分的尺寸完全遵循RJ45标准接口规范，水晶头插拔的导向槽、卡扣让位槽的尺寸都要精准，避免出现水晶头插不进去、插入后卡扣卡不紧容易脱落的问题。连接器主体的后端深度要考虑面板内侧的预留空间，做设备布局时要给后端的接线或者板接部分留出足够的操作空间，避免和内部的其他元器件、走线槽产生干涉。

　　设计思路上，这款连接器把安装固定结构和接口本体做了一体化设计，法兰盘的厚度做了加强处理，在频繁插拔网线的受力场景下，法兰不会因为长期受力出现变形断裂的问题。接口外围的方形凸台刚好和面板开孔形成配合，安装后能自动对中，不需要反复调整位置就能对准安装孔，提升现场装配的效率。外壳采用阻燃工程塑料材质，建模时要考虑塑料件的拔模斜度，所有棱角处都做了小圆角过渡，既符合注塑加工的工艺要求，也能避免安装时划伤操作人员的手部。

　　实际选型应用的时候，要注意安装面板的厚度适配范围，这款连接器的法兰到后端卡位的距离，适配1.0mm到2.5mm厚度的钢板或者塑料面板，如果面板厚度超出这个范围，会出现安装后松动或者无法完全卡入的问题。另外在做机柜布局时，多个同类型连接器并排安装的话，要预留足够的手指操作空间，两个连接器的中心距不能小于16mm，否则插拔网线时手指没有操作空间，会给后期运维带来不便。连接器的接地引脚位置要和设备内部的接地端对应，建模时要预留好焊盘或者接线的空间，保证屏蔽款连接器的屏蔽层能可靠接地，降低工业现场电磁干扰对网络信号传输的影响。

　　从结构细节来看，接口内部的端子槽位置精度要求很高，建模时每个端子的定位槽尺寸都要和标准RJ45水晶头的触点位置对应，偏差不能超过0.1mm，否则会出现接触不良、信号丢包的问题。前端的水晶头卡扣让位槽深度要足够，水晶头插入后卡扣能完全弹开卡入槽内，拉扯网线时不会轻易脱出，按压卡扣时又能顺利解锁拔出，插拔手感顺畅不卡涩。法兰上的安装孔做了沉台设计，螺丝锁紧后螺丝头不会突出法兰表面，保证面板外观平整，也不会刮到插拔网线的手部。
