格拉姆萨尔C型螺旋压紧夹具

　　在中小型机加工车间的钳工工位、焊接拼装平台以及装配检验线上，C型螺旋压紧夹具是出现频率极高的手动夹紧器具。这套格拉姆萨尔结构夹具采用经典C形开口机架配合丝杠加压的布局，主要用于把待加工工件压贴在工作台面、垫块或工装底板上，避免钻孔、锉修、点焊、粘接或装配过程中工件出现窜动、翘起。

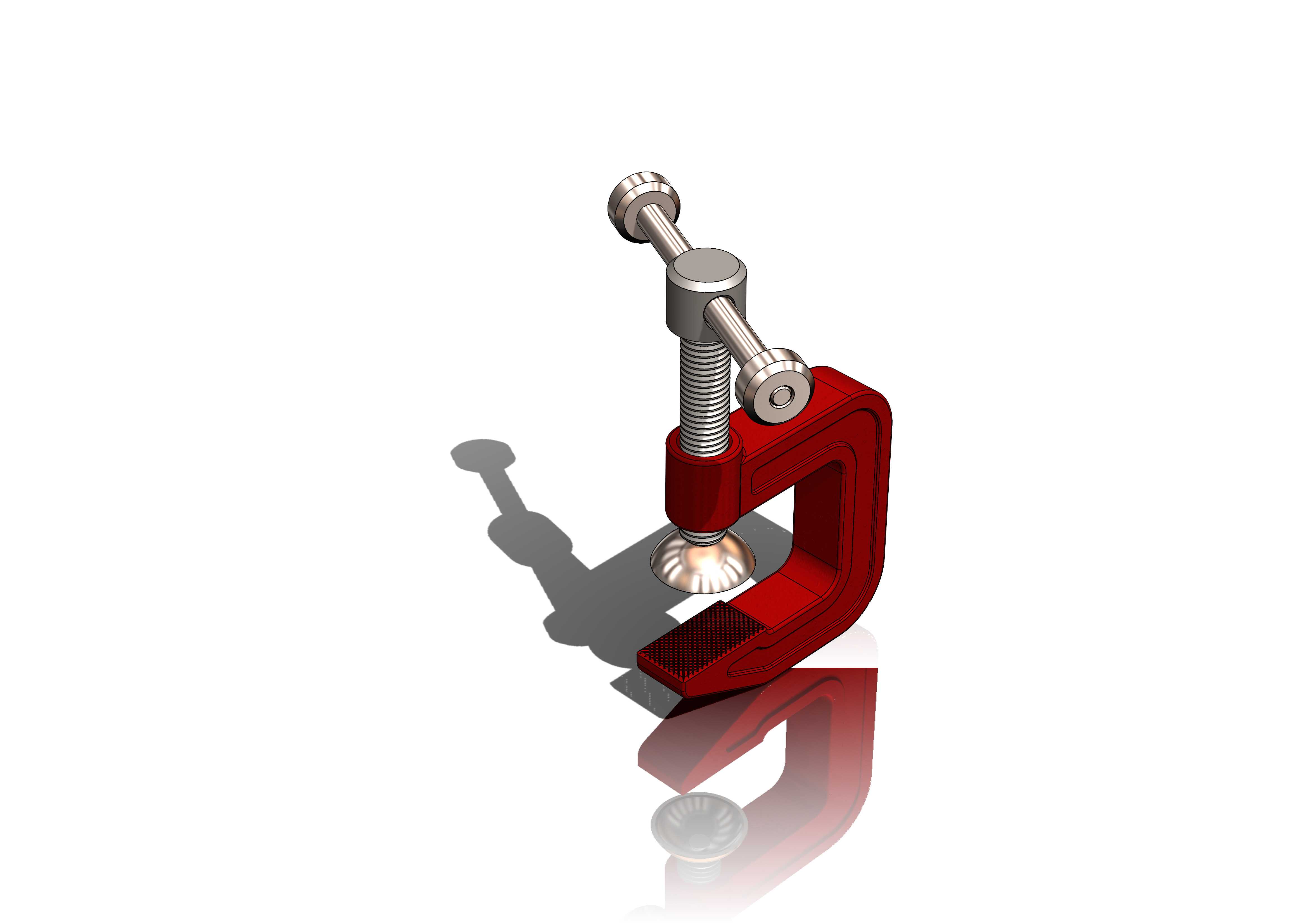

　　从实际使用场景看，这类夹具并不追求大吨位夹紧力，而是强调单人快速操作、开口范围可调以及施压位置直观可控。机架主体为C形铸钢或厚钢板焊接结构，下部伸出固定承压座，上部横梁加工出与丝杠配合的内螺纹通道；丝杠顶端布置横向加力杆，杆身穿过丝杠头部的通孔，操作者双手按压横杆两端即可获得较大扭矩，再经螺纹副转化为轴向压紧力。丝杠下端设置可摆动的压盘，压盘与工件表面接触时能够小幅自适应偏转，即使工件毛坯面存在轻微倾斜，也能让接触压力分布更均匀，减少局部压痕。

　　结构设计上，C形机架的开口高度决定了可容纳工件的最大厚度，喉部深度则决定夹紧点距离机架边缘的可达范围。建模时需要重点控制机架背部圆弧过渡段的截面厚度，因为夹紧反力会在C形框架上形成明显弯矩，开口内侧受拉、外侧承压；若过渡圆角过小或腹板偏薄，长期满负荷使用后容易在螺纹座下方产生微裂纹。丝杠采用梯形螺纹而非普通连接螺纹，原因在于梯形螺纹牙型强度高、耐磨性能好，且具备较好的对中性，适合频繁往复旋转和承受轴向载荷。螺纹副区域应保留足够润滑空间，实际维护中可在丝杠外露牙面涂抹润滑脂，降低拧动阻力并减少磨粒磨损。

　　压盘底部通常加工出滚花或防滑齿面，作用是增加与工件接触面的摩擦系数，尤其在夹持钢板、型材或硬质塑料块时，可防止水平方向滑移。压盘与丝杠端部之间采用球面或台阶轴配合，使压盘不随丝杠同步旋转，这样在压紧瞬间不会因摩擦扭转而擦伤工件表面。机架下承压面与压盘轴线应保持较高平行度，若两者歪斜，夹紧时工件会受到侧向分力，导致定位基准偏移。

　　从安装边界看，这类手动夹具本身不需要固定安装，多数情况下直接跨夹在工作台边缘、槽钢翼缘或焊接平台肋条上使用；若用于批量生产工位，也可在机架底部增加固定座，通过螺栓将其锁定在工装板指定位置。布置工位时，要在夹具两侧预留加力杆旋转空间，横杆全长范围内不得与刀具、护罩或相邻夹具干涉；操作者站立侧应留出手腕发力和取放工件的空间。夹具开口朝向通常面向操作者，工件从开口方向推入，压盘中心线尽量落在工件支撑区域正上方，避免悬臂夹紧造成工件翘起。

　　三维建模过程中，机架部分适合先绘制C形轮廓草图，再通过拉伸形成主体，随后对螺纹座、底部承压面和背部圆角进行局部细化；丝杠可按真实牙型建立简化梯形螺纹，或在工程图中以螺纹标注表达，以兼顾展示效果与模型轻量化。横向加力杆与丝杠头部通孔属于穿装关系，模型中应保留合理间隙，端部可设置限位结构，防止横杆从孔中滑出。压盘、球面垫、销钉等小件需要单独装配，便于体现维修时更换耐磨件的逻辑。

　　使用时，工件先放置在下承压座或平行垫铁上，旋转丝杠使压盘接近工件表面，确认夹紧点位于刚性支撑区域后再扳动加力杆锁紧。对脆性材料或已加工表面，应在压盘与工件之间增加铜皮、铝垫或尼龙垫块，防止压伤；对焊接工序，则要注意飞溅物容易附着在丝杠牙面，作业后应及时清理并润滑。整体结构简单、承载路径清晰，既适合作为钳工工装设计参考，也适合用于夹具原理教学、装配训练和工位布局校核。
