十二格连体长方槽家用制冰模具结构设计

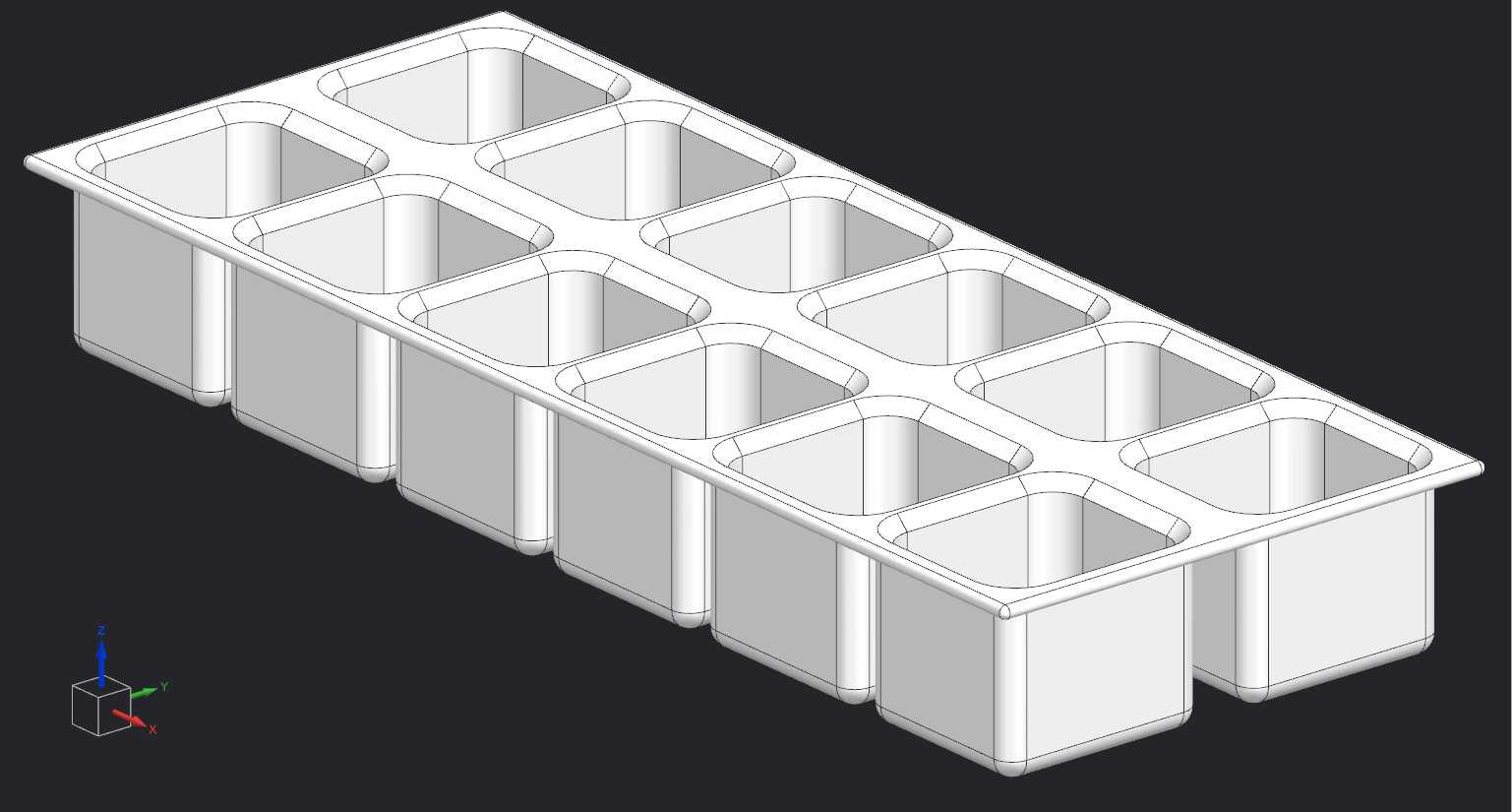

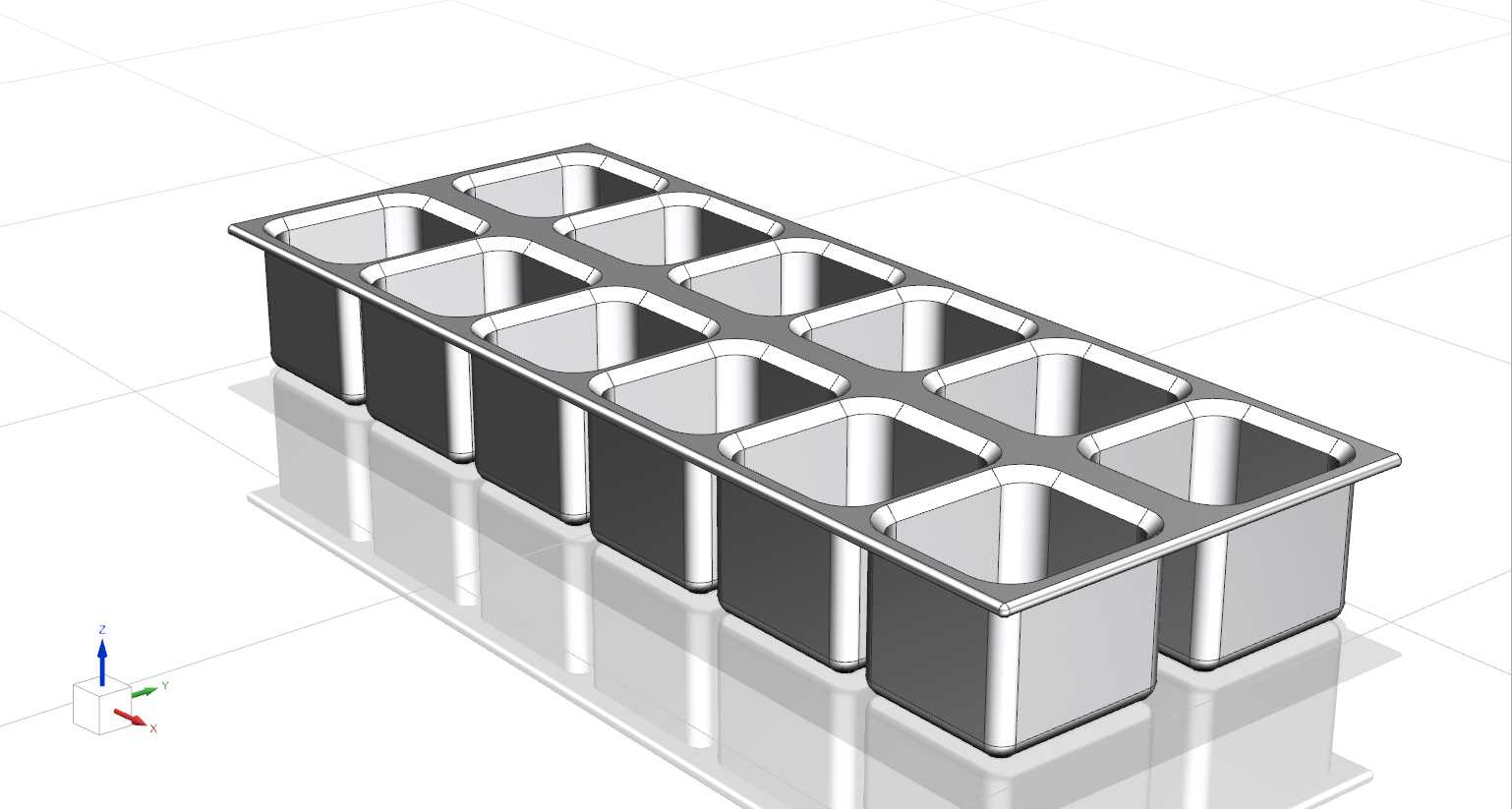

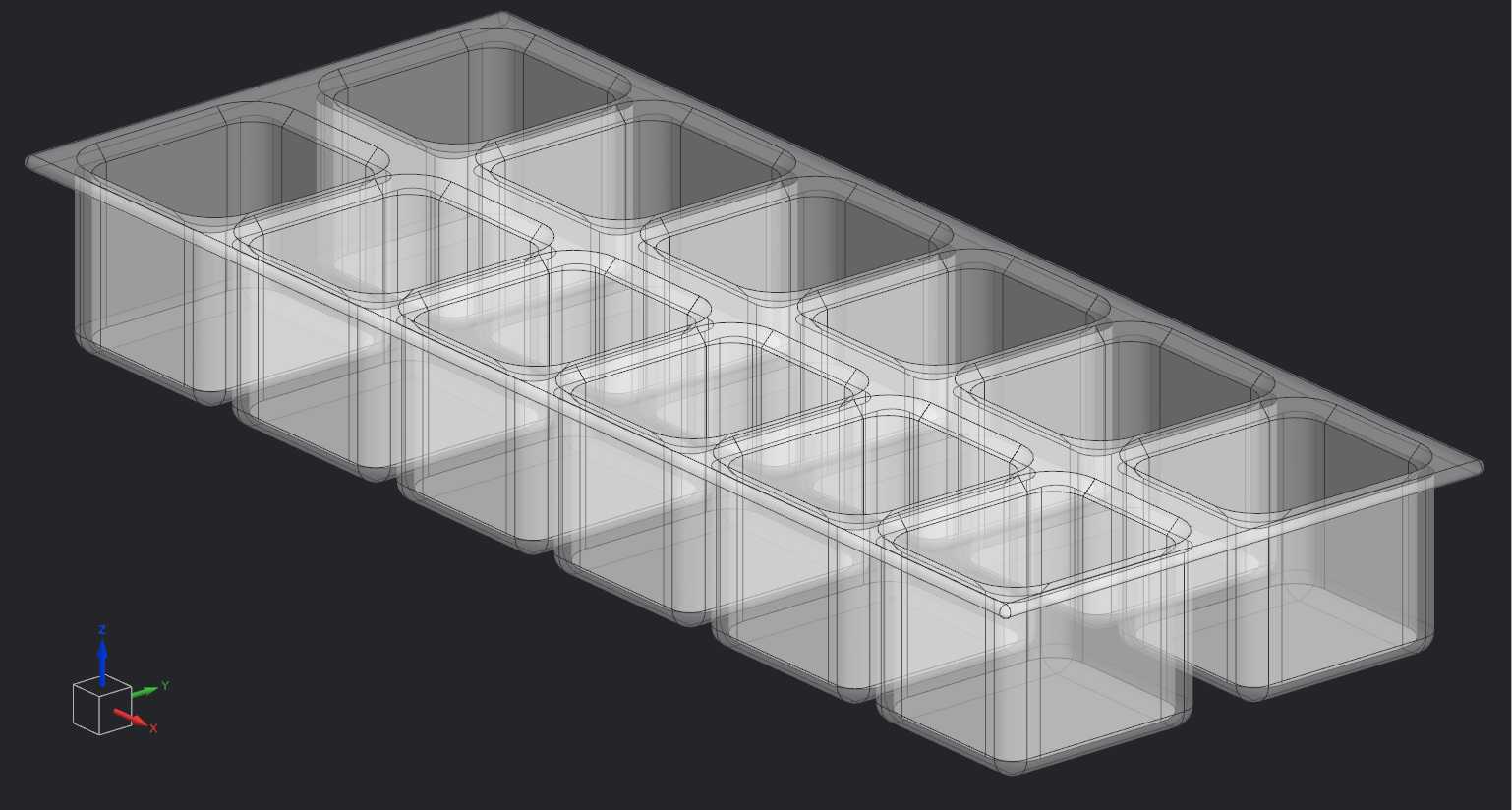

　　这款十二格连体长方槽制冰结构，主要面向家用冰箱冷冻、小型饮品店吧台制冰场景设计，日常使用中可单次成型十二块规整长条形冰块，适配高杯饮品、冷萃咖啡、调酒类饮品的加冰需求，相比零散小冰格，单块冰体体积更大，融化速度更慢，能长时间维持饮品冰爽口感，同时避免小冰块快速融化稀释饮品风味的问题。从结构设计逻辑来看，整体采用一体式连体布局，十二个成型槽沿横向两排均匀排布，相邻槽体之间通过等厚的连接筋连为整体，既保证了整体结构的刚性，也减少了注塑生产时的材料用量，同时让模具取放时受力更均匀，不会因为单格受力出现整体变形。每个成型槽的上口边缘都做了外翻的圆角过渡，一方面是避免尖锐棱边划伤使用者手部，另一方面在冰块冷冻成型后，外翻的边缘可以作为受力点，

　　轻微扭动模具时就能让冰块与槽壁快速分离，无需额外工具撬动就能顺利取冰。槽体侧壁设计了微小的拔模斜度，从槽口到槽底尺寸均匀收窄，这个角度经过反复验证，既不会因为斜度过大导致冰块成型后尺寸偏差明显，也不会因为斜度过小造成脱模阻力过大，甚至出现冰块断裂残留在槽内的问题。槽体底部做了均匀的壁厚设计，整体壁厚控制在1.5mm左右，既保证了模具整体的结构强度，拿取时不会因为手部捏压出现过度形变，也能让冷冻过程中冷量快速传递到槽内水体，缩短结冰成型的时间。相邻槽体之间的连接筋上做了微小的溢水导流槽，注水时如果水位稍高，多余的水会顺着导流槽流到相邻空位，不会直接溢出到模具表面或者冰箱冷冻层，减少日常使用的清洁负担。从安装边界和适配尺寸来看，

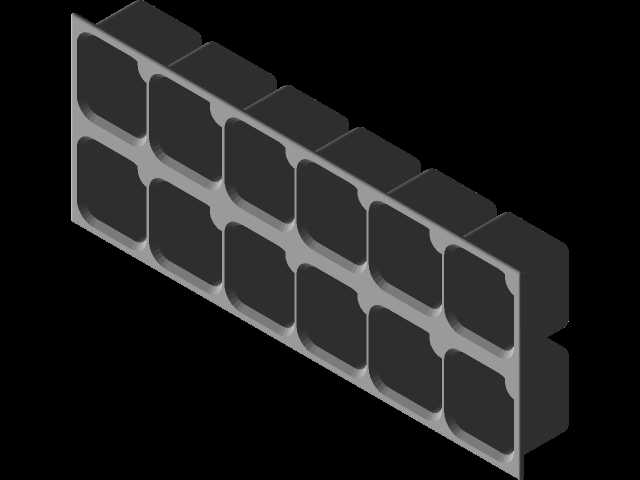

　　整体外形宽度适配常规家用冰箱冷冻层的搁板间距，长度方向不会占用过多冷冻空间，可同时叠放2-3个同规格模具，满足单次大量制冰的需求，模具底部做了微小的定位凸点，叠放时上层模具的凸点会卡入下层模具的槽口间隙，避免叠放时出现滑移掉落的问题。材质适配方面，结构设计完全适配食品级PP注塑工艺，所有转角位置都做了R0.5以上的圆角处理，避免注塑时出现应力集中导致的开裂问题，也减少了使用过程中污渍残留的死角，日常冲洗就能快速清洁，不会在边角位置积存水垢或者残留饮品污渍。实际使用场景中，除了灌装纯水制作冰块，也可以在槽内加入水果块、果汁、咖啡液等制作风味冰块，槽体的深度设计刚好能容纳单颗青柠块或者薄荷叶与水的混合体量，

　　不会因为槽深过浅导致添加物露出水面影响成型效果。结构上没有额外的活动零部件，整体为一体式结构，不存在零件脱落、丢失的问题，使用寿命远高于拼接式的软质冰格，低温环境下长期使用也不会出现材质变脆开裂的问题。在结构验证阶段，针对脱模受力做了模拟分析，当对模具背部施加均匀的扭转变形时，每个槽口的形变位移量均匀，不会出现局部形变过大导致冰块碎裂的情况，同时连接筋位置的应力值远低于PP材质的低温许用应力，长期反复扭动脱模也不会出现筋位断裂的问题。另外，模具的上口边缘做了加宽的翻边设计，拿取时手指可以搭在翻边位置，即使手部沾有水或者油污也能稳定拿持，不会出现打滑脱手的情况，翻边的厚度比槽体壁厚稍厚，进一步提升了整体的抗变形能力，即使装满水的状态下单手端持，也不会因为整体弯折导致水从槽内洒出。
