1060铝合金四通航空电气接线盒结构

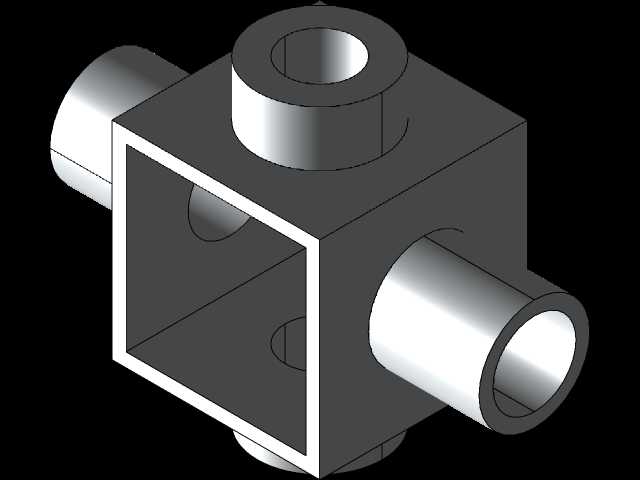

　　这款四通结构的电气接线构件，采用1060铝合金作为加工基材，核心适配航空电子舱、机载设备面板这类布线空间极度受限的场景，解决多隔间舱体之间的电气线路转接、分线需求，同时也可迁移到工业控制柜、商用弱电布线、户外小型电气节点等场景使用，并非局限于航空领域。从结构设计逻辑来看，主体采用立方体中空腔体作为核心容线空间，四个方向伸出的圆柱形接嘴作为线缆接入通道，其中两个方向的接嘴为前后主接入位，另外两个方向的接嘴可作为分线、跨舱转接的通道，腔体内部做了圆角过渡处理，避免穿线时线缆绝缘层被尖锐棱边划伤，所有接嘴的内孔尺寸统一匹配常规航空线缆的护套外径，接嘴外壁预留了卡箍或者锁紧螺母的安装位，安装后可实现IP65级别的密封防护，防止舱内凝露、

　　外界粉尘进入接线腔体造成线路短路。设计阶段优先考虑了狭小空间的安装适配性，立方体主体的外轮廓边长控制在常规机载接线件的安装边界内，四个接嘴的外伸长度做了差异化适配，避免相邻安装的其他机载构件出现干涉，接嘴与主体腔体的连接位置做了加厚凸台处理，即便在机载振动环境下长期使用，也不会出现接嘴根部断裂的问题。1060铝合金的材质选择，一方面是兼顾轻量化需求，整体构件重量远低于钢制接线盒，不会给机载设备带来额外的重量负担，另一方面1060铝合金的导电性能均衡，可实现整体等电位连接，不需要额外设置接地端子，简化安装工序，同时材质的抗腐蚀性能适配高空低气压、温差大的使用环境，不需要做额外的表面镀层处理就能满足使用要求。实际布线作业时，

　　线缆从对应方向的接嘴穿入腔体内部，在中空腔体内完成线芯的铰接、压接或者端子排连接，接嘴位置可配合橡胶密封圈、线缆格兰头实现线缆的固定与密封，腔体的开口面可配合盖板实现封闭，盖板与主体的连接位置预留了螺丝孔位，安装后可完全封闭内部接线节点，避免外界异物触碰造成线路故障。不同于常规的两通、三通接线盒，这款四通结构可实现四个方向的线缆汇接，在多舱段相邻的位置，不需要额外布置多个转接接线件，单个构件就能完成跨四个隔间的线路转接，大幅节省布线空间，减少线路接头数量，降低线路故障点。在安装边界方面，主体立方体的安装面预留了四个沉头安装孔，可直接通过螺丝固定在舱体的安装支架或者面板上，安装孔的位置尺寸兼容常规机载电气件的安装孔距，

　　不需要重新设计安装支架就能直接替换原有同规格的接线构件，接嘴的中心高度与主体安装面的距离做了精准控制，穿线后线缆的弯曲半径满足航空线缆的最小弯曲要求，不会因为弯折角度过大造成线缆内部线芯断裂。针对工业场景的使用需求，这款构件的壁厚做了冗余设计，即便在工业车间的振动、轻微碰撞环境下，也不会出现壳体变形的问题，铝合金材质的散热性能优于塑料接线盒，大电流线路转接时产生的热量可通过壳体快速散发，避免腔体内温度过高加速线缆绝缘层老化。
