甘蔗转运存储用网格式金属料箱结构

　　在蔗糖生产的原料收储转运环节，这类网格式箱体主要承担切段甘蔗从田间收集点到压榨车间的短途接驳、临时堆存功能，区别于普通散料周转箱，其结构设计完全匹配甘蔗物料的特性——切段甘蔗长度普遍在200-300mm区间，堆积状态下存在大量间隙，若采用全封闭侧板结构，转运过程中堆积的甘蔗残液无法及时排出，高温天气下极易在箱体内发酵发酸，影响后续压榨出糖品质，同时残液滞留也会加速箱体焊缝腐蚀，缩短设备使用寿命。

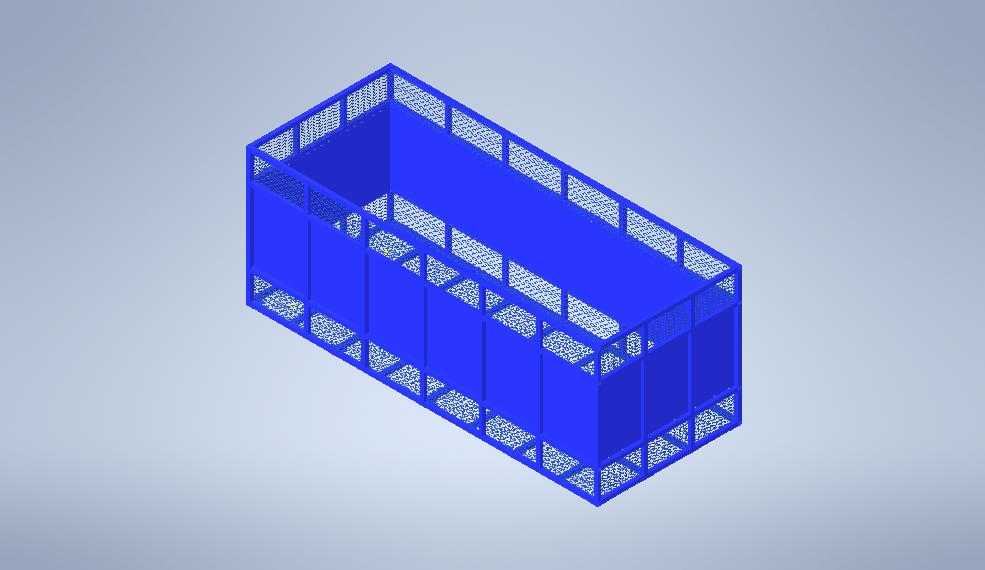

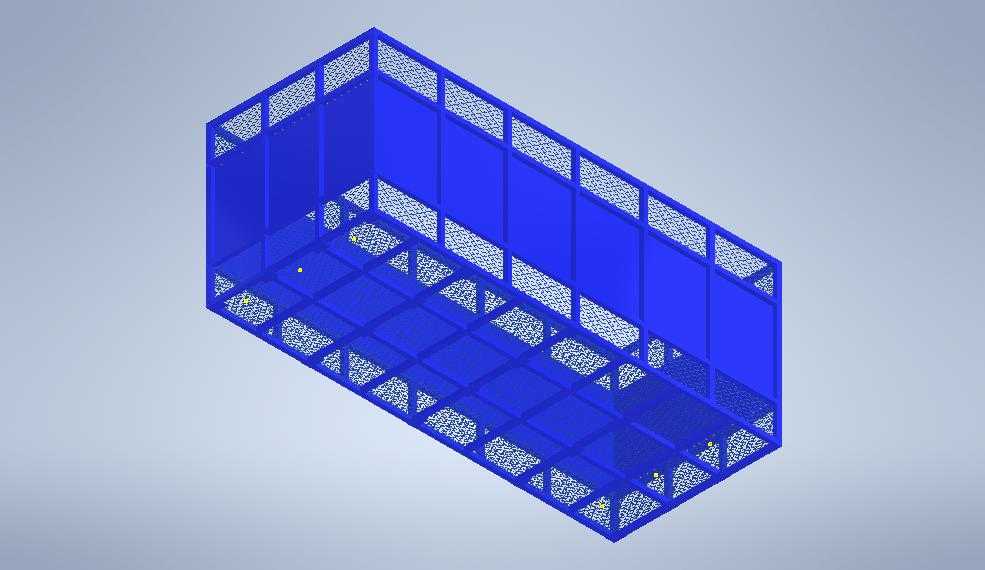

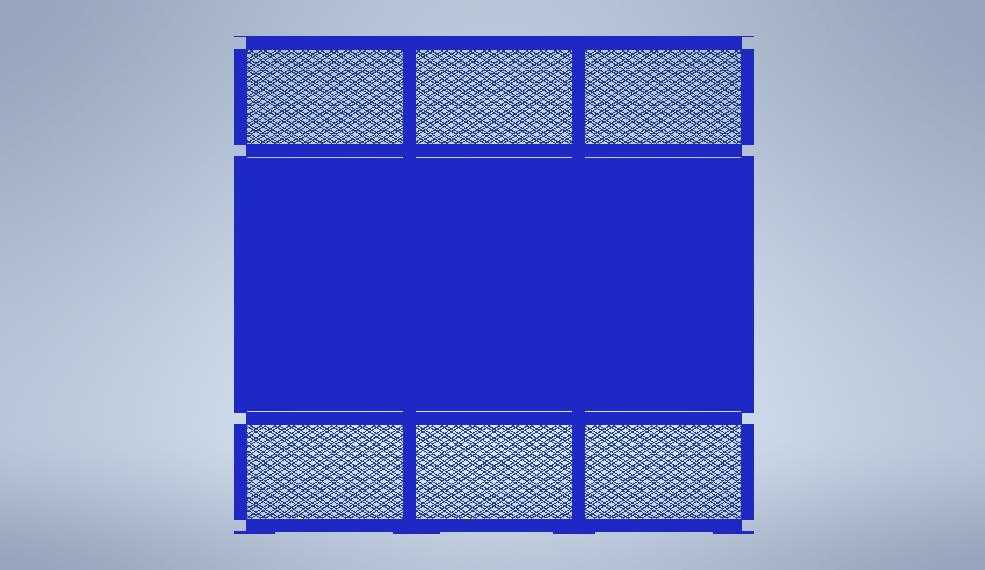

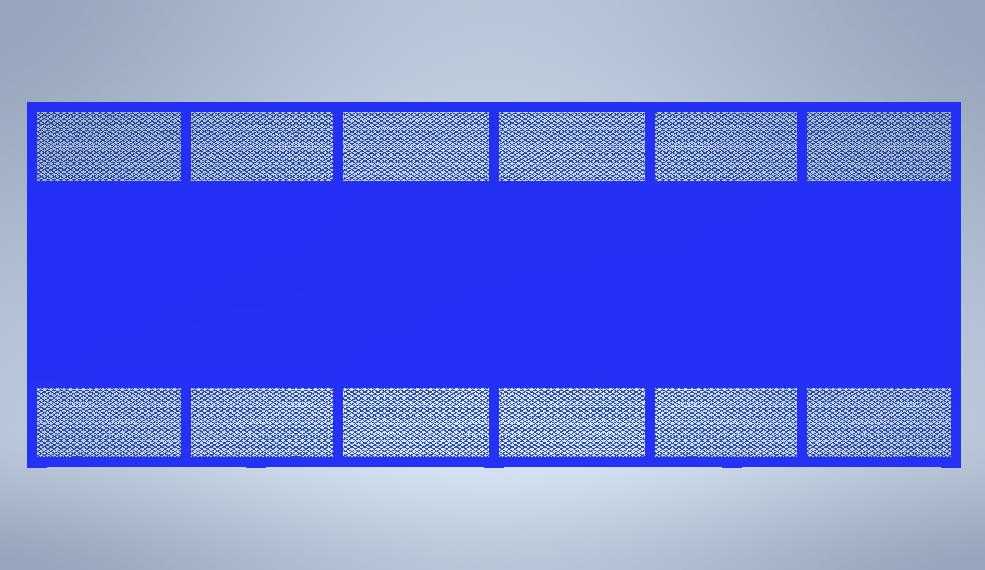

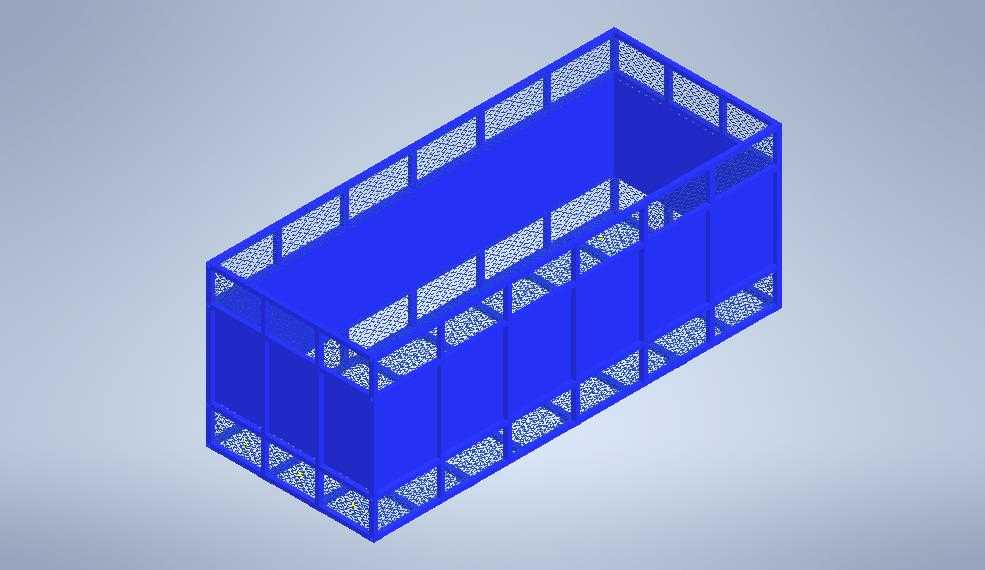

　　从结构设计逻辑来看，整个箱体采用框架承力+网格围挡的组合形式，底部框架采用矩形钢管拼焊成整体格栅底座，每根横梁的间距控制在150mm以内，既保证叉车叉取时的托盘支撑强度，又能让甘蔗残液、夹带的泥砂直接从底部格栅漏出，避免箱体积存杂物。侧板部分采用上半段金属网、下半段整板的组合设计，下半段整板高度设置为400mm，刚好匹配甘蔗堆积时底部的侧压力分布——散料堆积的侧压力随深度增加而提升，下半段整板可以承受更大的物料挤压，避免甘蔗段从侧板缝隙挤出掉落，上半段采用孔径50mm的钢板网，既可以减轻整体箱体自重，又能保证通风效果，临时堆存时甘蔗不会因为密闭环境出现闷烧变质，同时作业人员可以直接通过网格观察箱内物料填充高度，不需要反复开盖确认装载量。

　　箱体的外形尺寸充分匹配现有榨季运输车辆的货箱内宽，整体外廓长度控制在2300mm，宽度1300mm，高度1200mm，刚好可以在普通4.2米货运车上并排摆放两个，堆码时可以实现三层叠放，顶部框架的四个角设置有定位凸台，叠放时上层箱体的底部框架刚好卡在凸台内侧，不会出现运输过程中滑移倾翻的问题。安装边界方面，箱体底部预留的叉取通道高度为120mm，完全匹配标准手动液压叉车、厂区内燃叉车的叉齿高度，不需要额外配置专用属具，同时箱体侧面没有外凸的加强筋、吊耳等结构，空箱返回时可以实现嵌套堆叠，嵌套后整体高度仅为原高度的1/3，大幅降低空箱返程的运输成本。

　　细节设计上，箱体顶部的边框采用整根矩形钢管弯制成型，所有焊缝都设置在框架内侧，外侧没有突出的焊疤，避免转运过程中焊疤刮破运输车辆的篷布、或者划伤作业人员。侧板的网格与框架连接采用塞焊工艺，每间隔200mm设置一个焊接点，既保证连接强度，又不会因为焊接量过大导致框架变形。考虑到甘蔗转运过程中会频繁使用抓机上料，箱体顶部的四个角做了圆弧过渡处理，抓斗落料时即使碰到边角也不会出现箱体变形开裂的问题，相比直角结构的料箱，抗冲击寿命可以提升40%以上。

　　实际使用场景中，这类料箱除了甘蔗转运，也可以在非榨季承担其他散状农作物、工业边角料的周转存储功能，网格结构的通透性让其在存储需要通风的散料时优势明显，不需要额外在侧板开孔，整体框架的模块化设计也让后期维护十分便捷，单块侧板、网格片出现变形损坏时，可以直接拆卸更换，不需要整体报废箱体，大幅降低长期使用的维护成本。设计过程中也充分考虑了厂区内的堆高作业需求，箱体框架的抗弯强度按照满载1.5吨的载荷计算，三层堆码时底部框架的挠度控制在1/1000以内，不会因为长期堆载出现底部下凹变形，保证叉取作业时叉齿可以顺利进入叉取通道，不会出现卡滞问题。
