CA6140车床凸轮式铰接支撑座结构

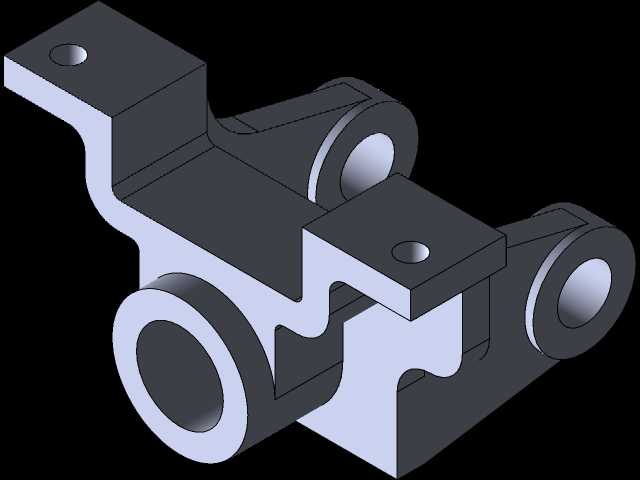

　　该铰接支撑构件是CA6140普通车床进给传动单元中的配套功能零件，主要承担凸轮从动件的铰接支撑与运动导向作用，安装在床身靠近溜板箱的侧部安装基面，属于进给系统中实现周期性进给动作的核心传力构件。从结构设计逻辑来看，构件采用一体化铸钢毛坯加工成型，整体布局兼顾安装刚性与运动避让需求，主体设置三个带沉孔的安装平面，分别对应床身基面的三个螺纹安装位，安装孔位的同轴度与平面度公差控制在IT7级，可保证安装后构件无偏移松动，避免传动过程中出现振动异响。构件上集成了三组同轴度要求较高的铰接孔位，其中大直径铰接孔用于配合凸轮轴的从动摆臂，孔内壁预留了铜套安装余量，可在长期磨损后仅更换衬套即可恢复配合精度，降低设备维护成本；

　　两组小直径铰接孔分别连接摆杆与复位拉簧的固定端，孔位之间的中心距严格匹配凸轮从动件的运动行程参数，可保证凸轮转动过程中，摆杆的摆动角度完全符合进给量的设计要求，不会出现行程超差或进给卡滞的问题。在安装边界方面，构件的底部安装面与床身基面完全贴合，侧向突出的支撑臂与周边的溜板箱导轨、进给光杆预留了不小于15mm的安全间隙，即使在设备高速进给、构件受热膨胀的工况下，也不会与周边运动部件发生干涉。构件的轮廓过渡处全部采用R3-R5的圆角设计，一方面可以降低铸造成型时的应力集中问题，避免长期受交变载荷出现开裂失效，另一方面也可以减少零件搬运、装配过程中尖锐棱角对操作人员的划伤风险。从实际应用场景来看，

　　该构件直接参与车床进给系统的周期性走刀动作，当凸轮轴随进给系统转动时，凸轮轮廓推动铰接在该支撑座上的摆杆摆动，将凸轮的回转运动转化为摆杆的往复摆动，进而带动棘轮机构实现刀架的周期性横向进给，在车削螺纹、阶梯轴等需要固定进给量的加工工序中，该构件的安装精度与结构刚性直接决定了进给动作的可靠性，一旦构件出现磨损变形，会直接导致进给量不均、工件表面出现振纹等加工质量问题。在设计过程中，针对车床加工时的切削振动传导问题，特意将安装座的主体壁厚设计为12mm，铰接部位的局部壁厚加厚至18mm，在保证整体重量不超过2.3kg的前提下，将构件的固有频率提升至1200Hz以上，可有效避开车床主轴转动时的常见振动频率区间，避免出现共振问题。同时，

　　构件上的安装沉孔深度设计为8mm，可将M8内六角螺栓的头部完全埋入安装面内，不会出现螺栓头突出干涉摆杆运动的问题，铰接孔的端部设计有2mm宽的挡圈槽，可安装轴用弹性挡圈对铰接轴进行轴向限位，防止设备运行过程中铰接轴窜动脱落。在零件的非配合面，全部保留了铸造后的喷砂氧化处理层，可提升零件的防锈抗腐蚀能力，配合面则经过精铣与铰孔加工，表面粗糙度控制在Ra1.6以下，可保证铰接配合的顺畅性，不会出现卡滞、磨损过快的问题。该构件的结构设计充分考虑了普通车床的长期运维需求，所有易磨损部位都预留了维修余量，安装定位完全匹配CA6140车床的原有安装基面，不需要对床身进行额外加工即可直接替换原有损坏的零件，适配性较强。
