机床用绿色块状连接定位结构件

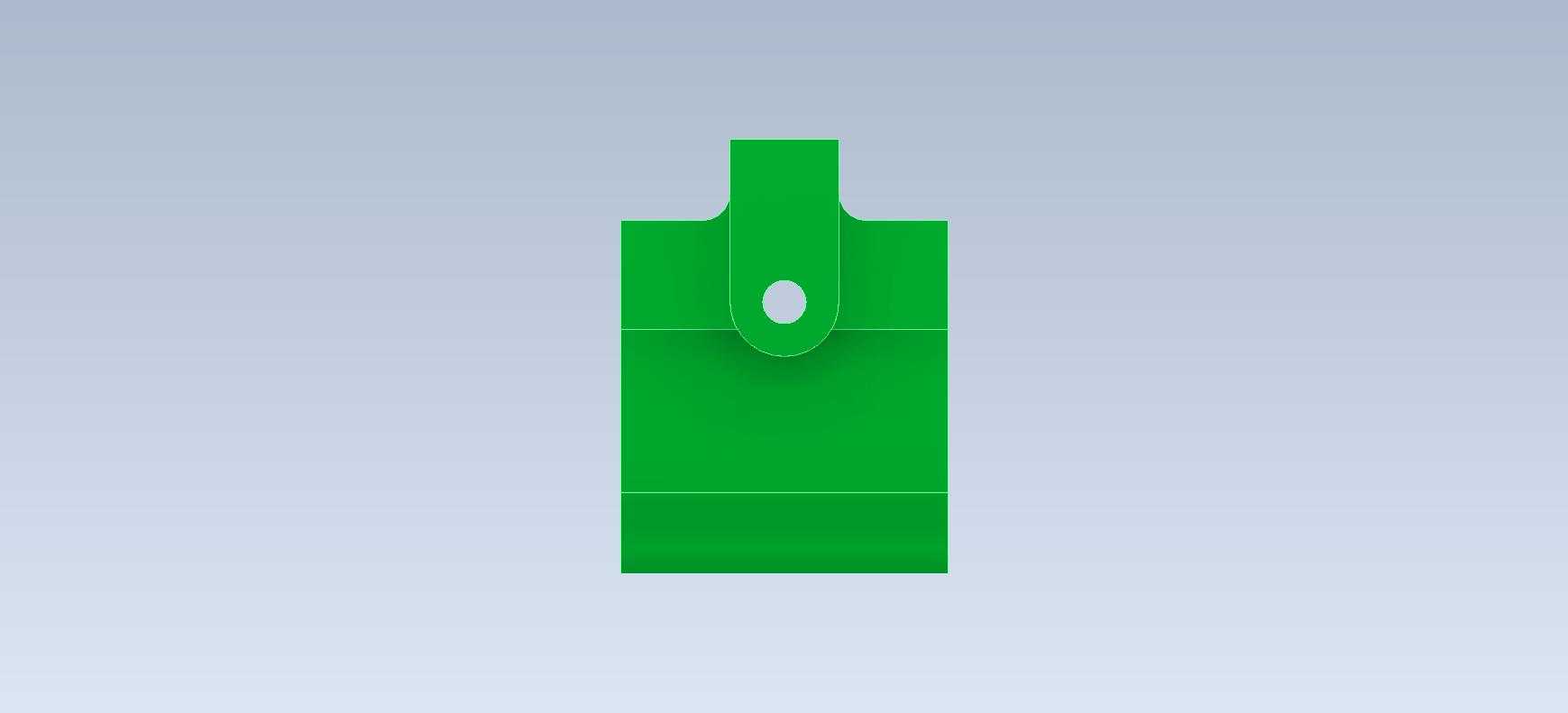

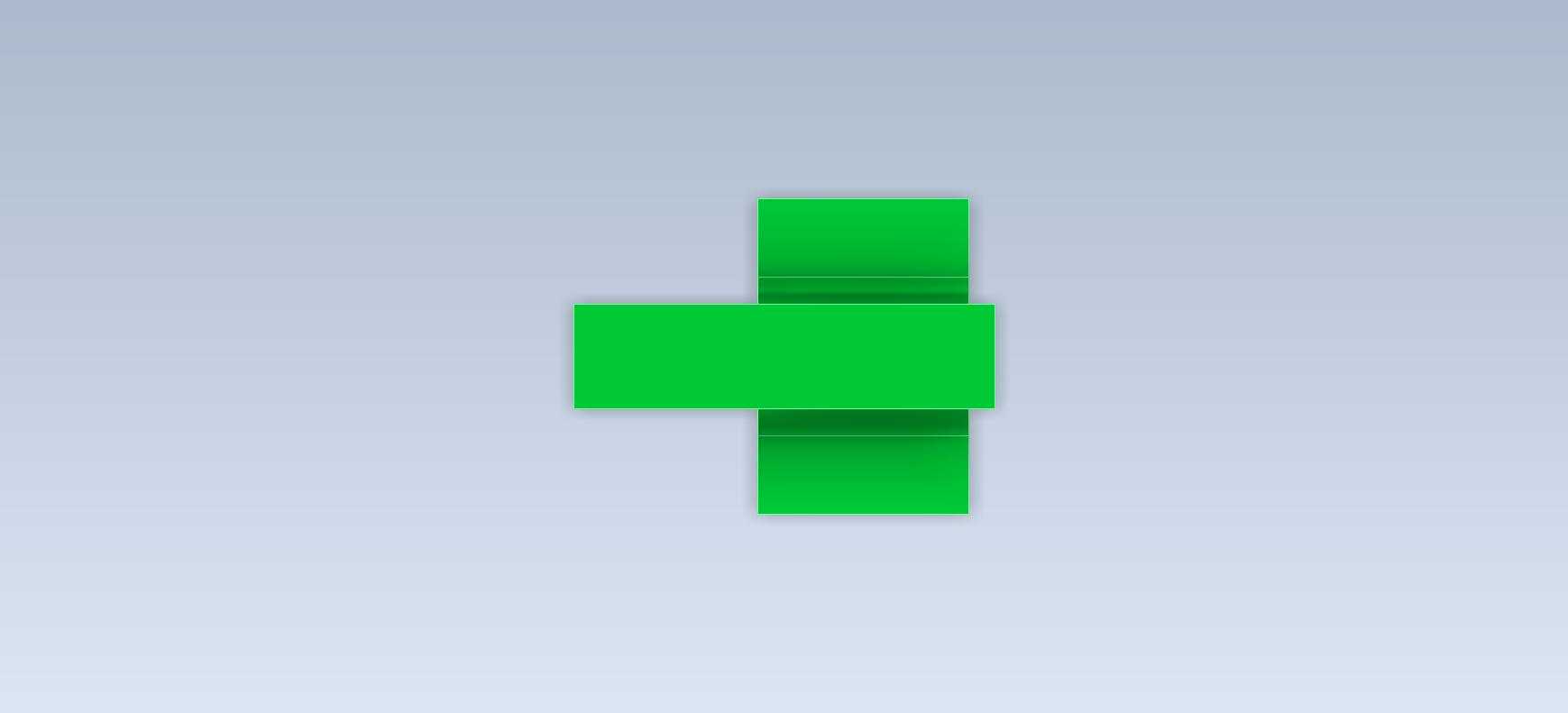

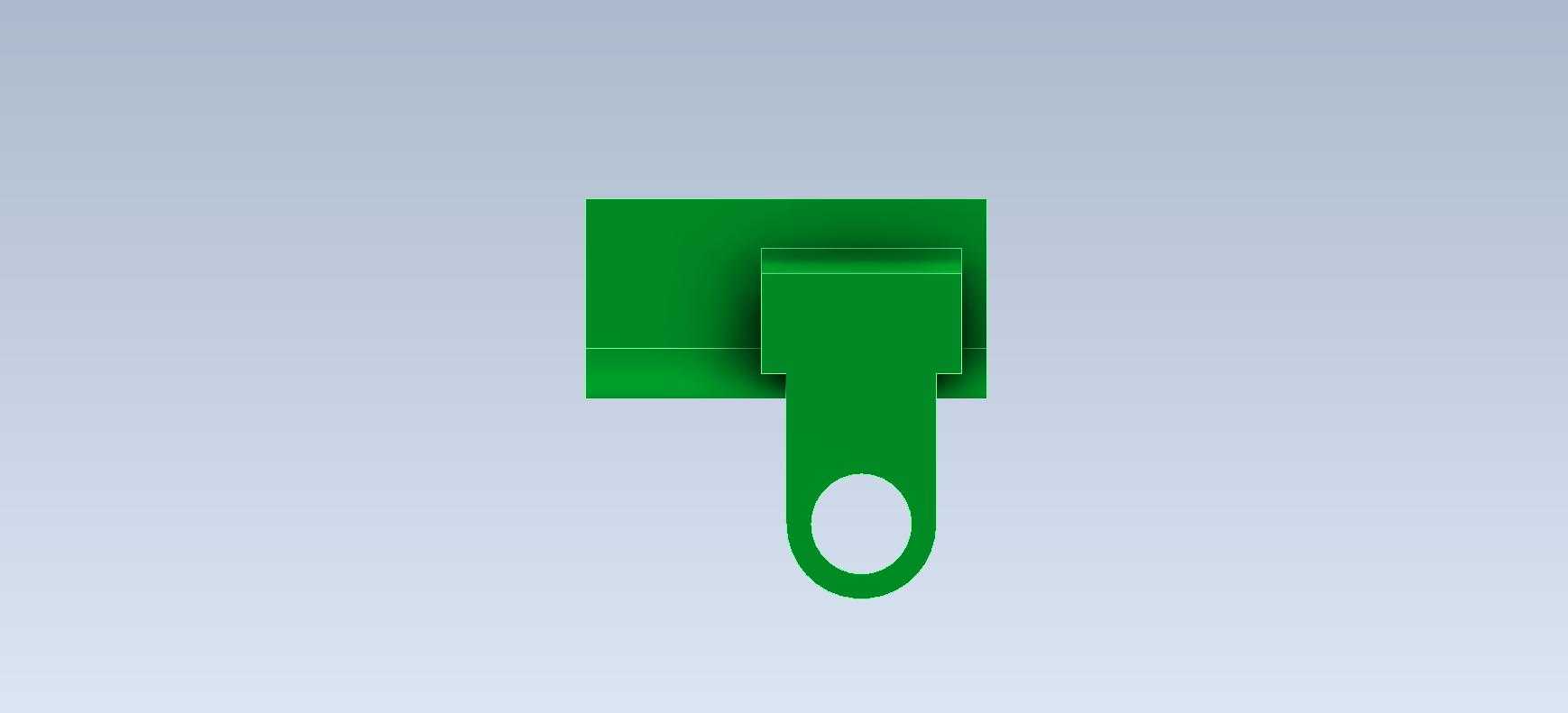

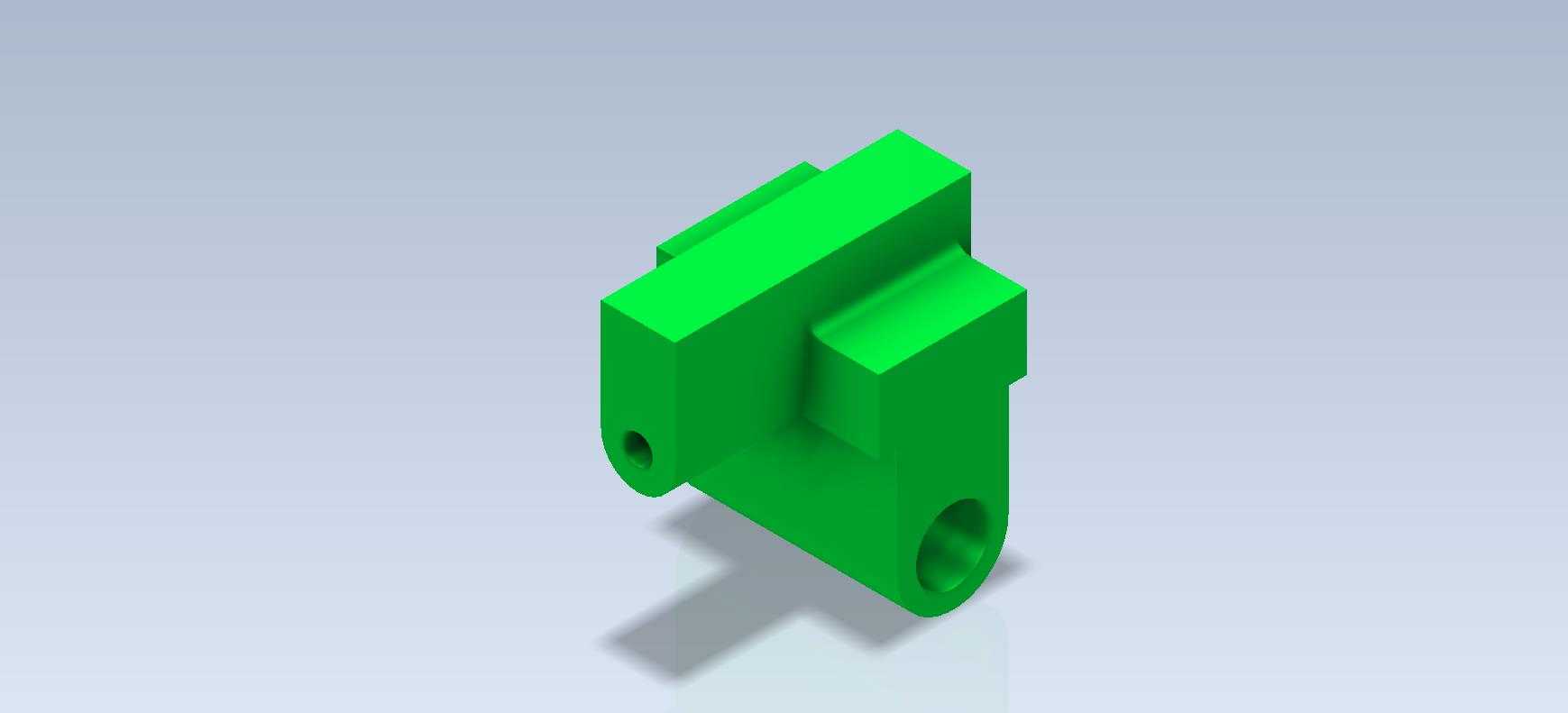

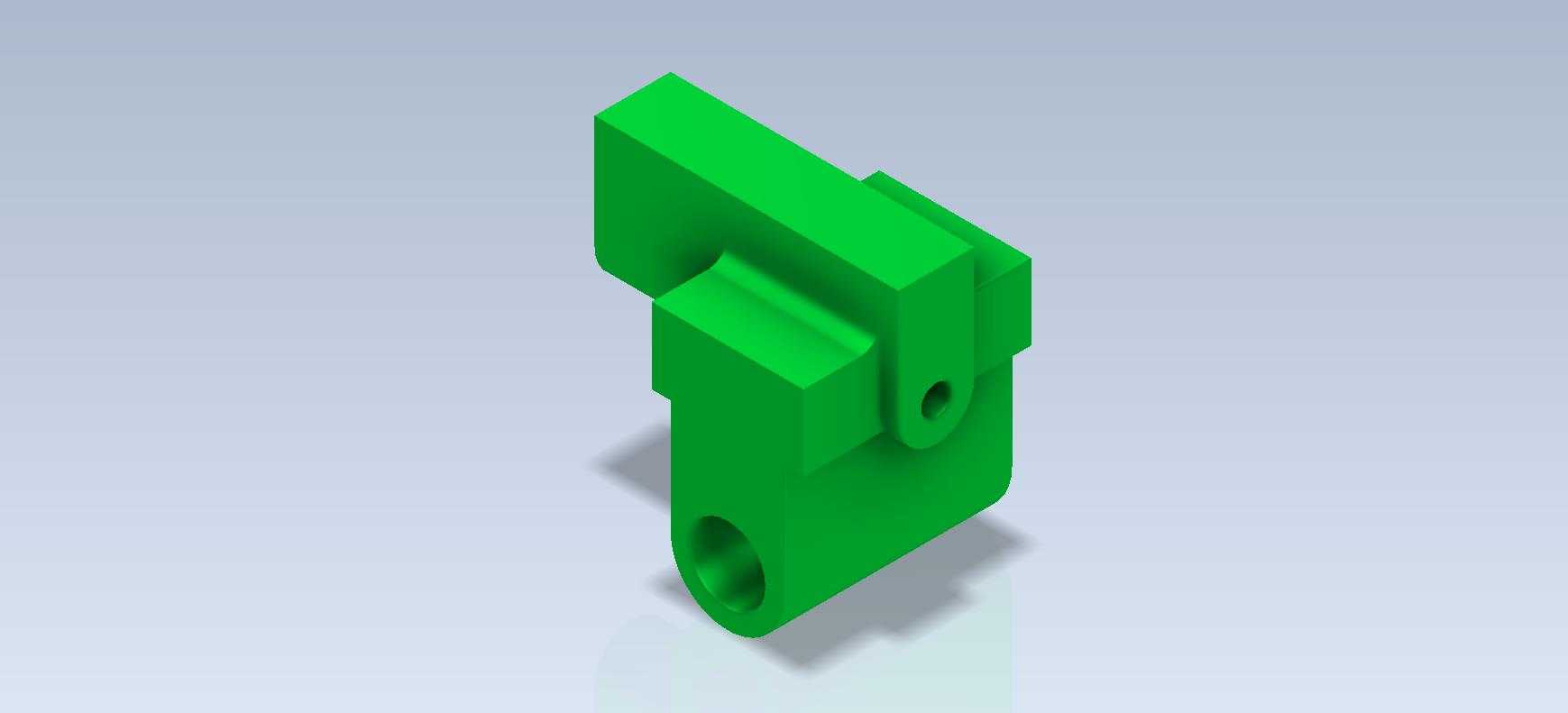

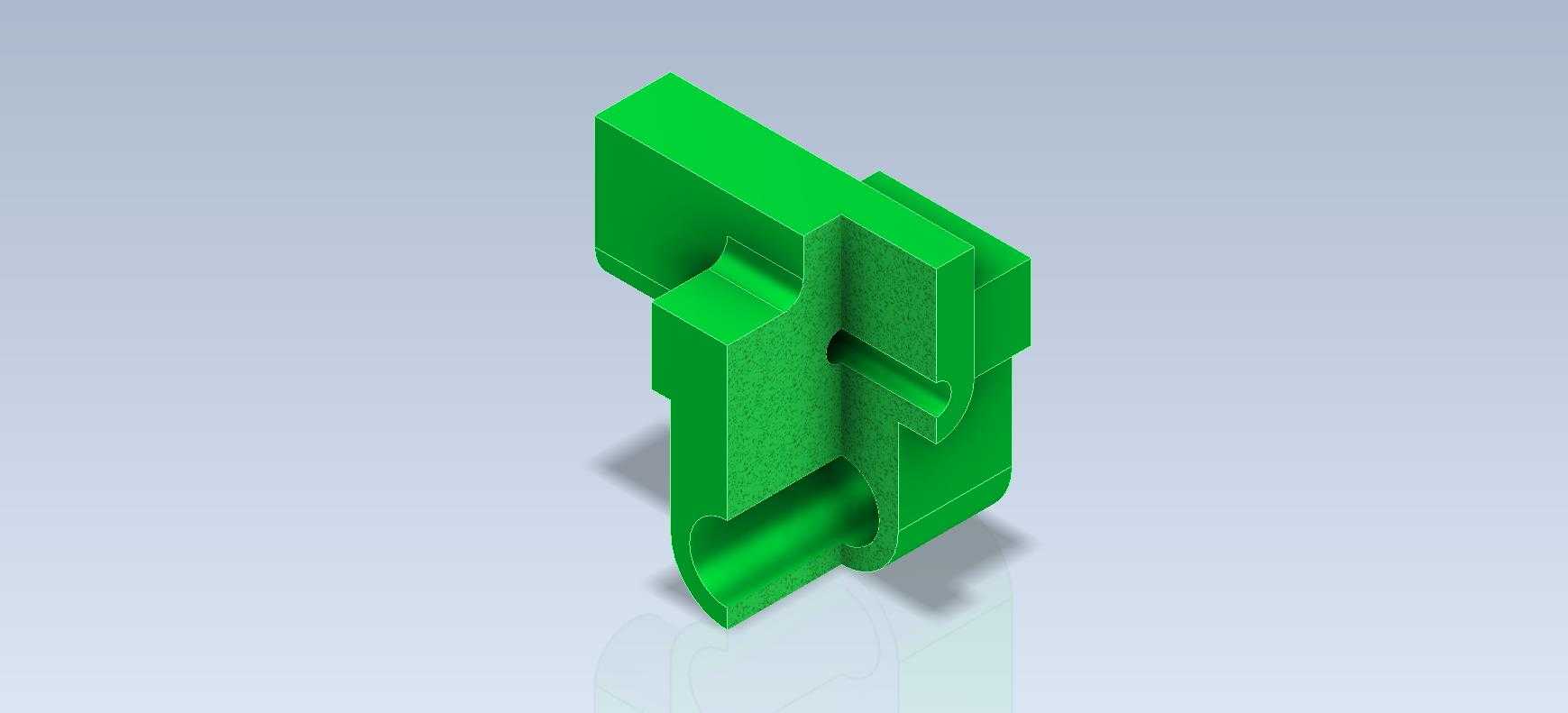

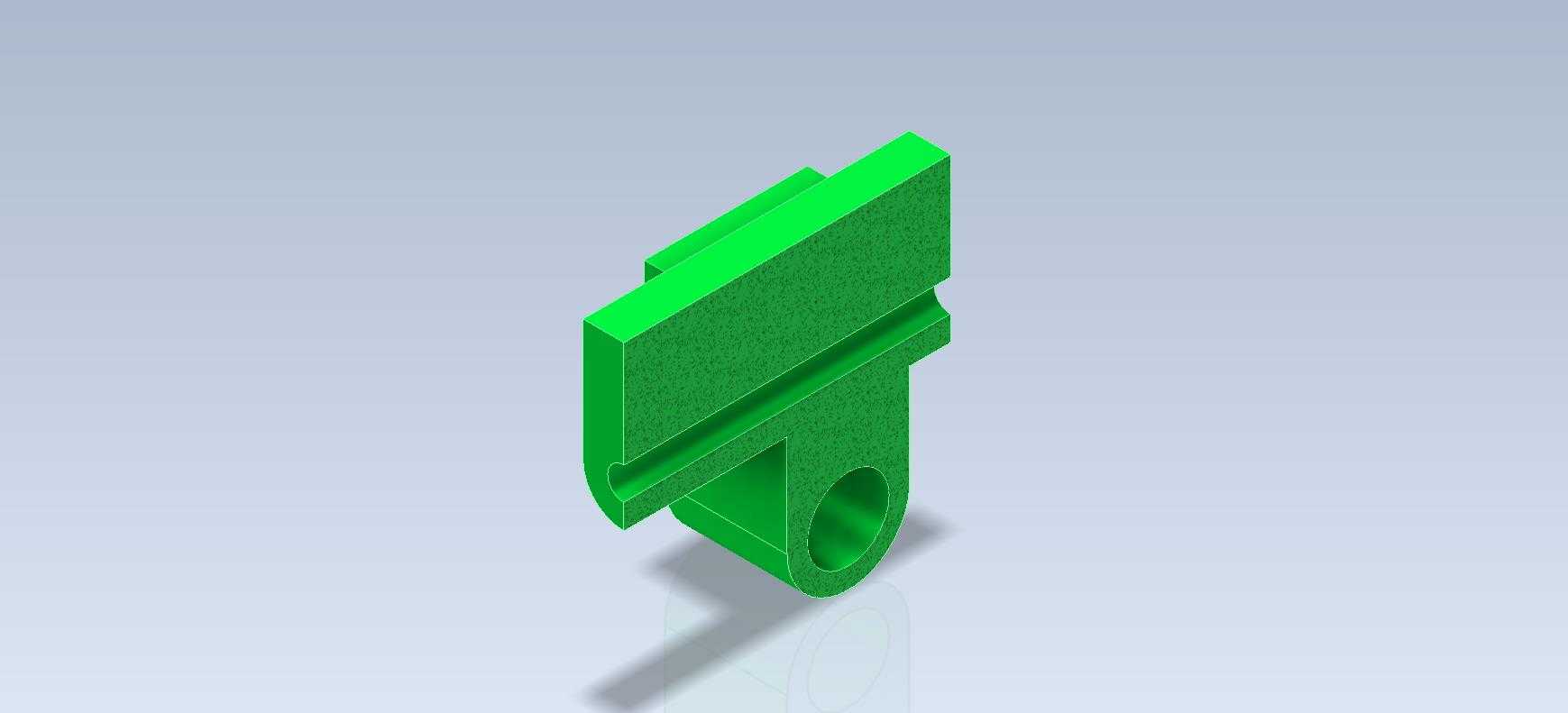

　　在普通车床的进给机构与溜板箱的衔接工位中，这类块状连接定位件承担着运动传递与位置约束的核心作用，日常加工中，刀具的纵向进给精度很大程度上依赖这类零件的形位公差控制，一旦安装面出现0.02mm以上的平面度误差，就会导致走刀过程中出现爬行、让刀问题，直接影响轴类、盘类零件的外圆车削表面粗糙度。从结构设计逻辑来看，零件主体采用L型块状基体，上部伸出的凸台结构是为了匹配溜板箱上的卡槽定位，凸台侧面加工的半圆槽是用来容纳润滑脂的储油结构，避免往复滑动过程中出现干摩擦，下部的通孔是销轴安装位，孔的内壁粗糙度要求达到Ra1.6，保证销轴转动时的同轴度，侧面的小孔是定位销孔，装配时用来和相邻的拨叉零件完成周向固定，防止传动过程中出现相对转动错位。

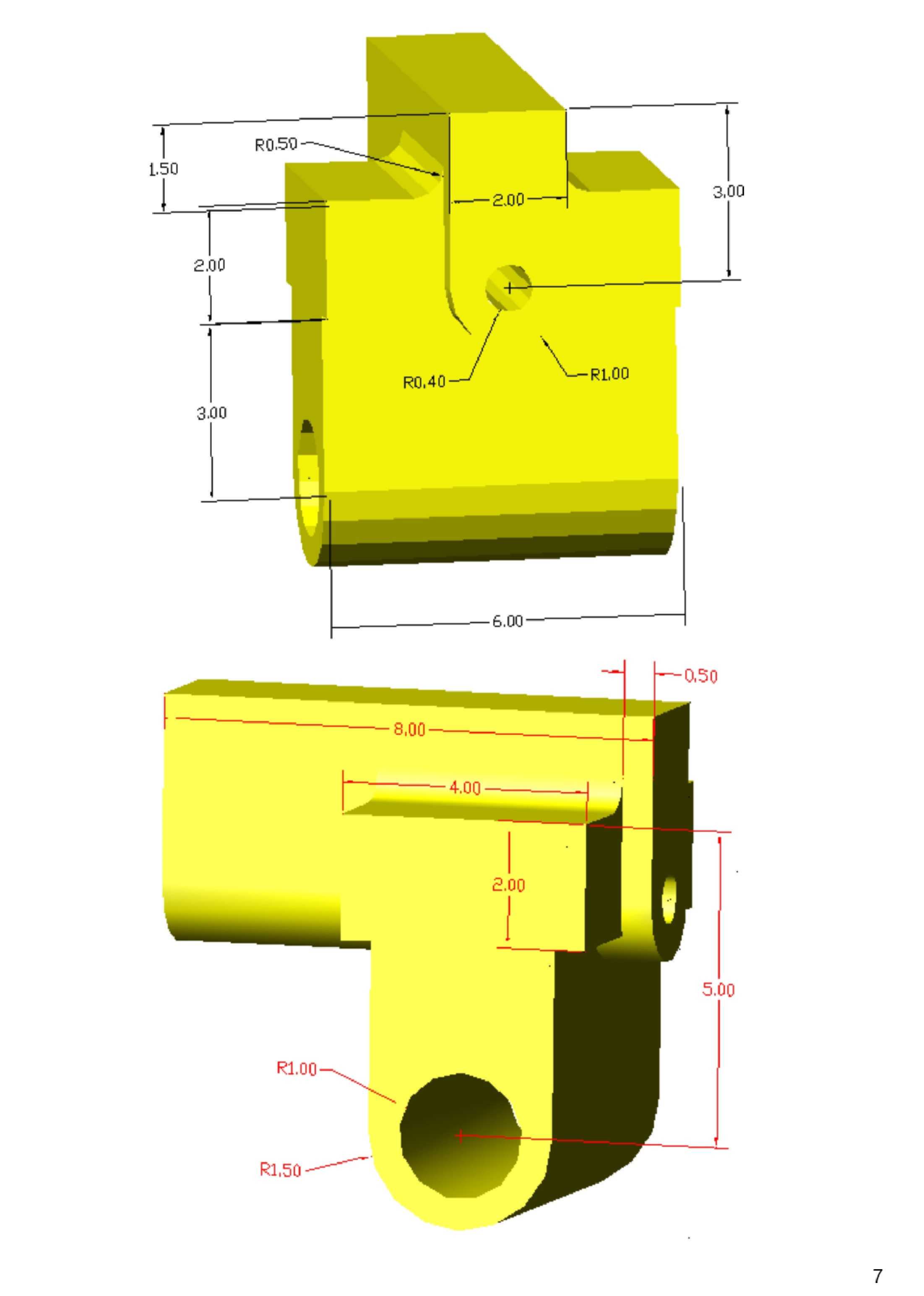

　　实际建模过程中，首先要确定基体的安装基准面，也就是和溜板箱贴合的大平面，这个面的尺寸边界要严格匹配现有安装空间，总高度控制在85mm以内，宽度不超过42mm，避免和周围的光杠、丝杠支架产生运动干涉，上部凸台的厚度设计为12mm，和卡槽的配合间隙控制在0.03-0.05mm之间，既保证滑动顺畅，又不会出现过大的旷量。下部通孔的直径设计为16mm，和标准圆柱销轴采用H7/h6的间隙配合，侧面定位销孔直径为4mm，装配时采用圆锥销完成锁止，保证反复拆装后仍能保持定位精度。

　　这类零件的选材一般采用45号钢，毛坯经过模锻成型后进行正火处理，改善切削性能，加工完成后整体进行调质处理，硬度达到HB220-250，保证足够的强度和耐磨性，和销轴配合的内孔表面需要进行高频淬火，硬度达到HRC40-45，延长长期往复运动下的使用寿命。在日常设备维护中，这类零件属于易损检查件，每运行2000小时就需要检查凸台配合面的磨损量，如果磨损量超过0.1mm就需要及时更换，否则会导致进给传动间隙过大，加工零件出现锥度误差。建模时需要注意各特征之间的过渡圆角，尤其是凸台和基体衔接的位置，要设计R2的圆角避免应力集中，防止机床频繁换向冲击时出现裂纹，零件的所有锐边都要做C0.5的倒角，去除加工毛刺，避免装配时划伤操作人员和相邻零件的配合表面。

　　从装配关系来看，这个零件上端连接进给操作手柄的拨杆，下端通过销轴连接溜板箱的传动拨叉，操作人员扳动手柄时，动力通过这个零件传递到拨叉，带动滑移齿轮完成进给速度的切换，所以零件的形位公差要求中，上下两个安装孔的平行度要控制在0.02mm以内，否则会出现换挡卡滞、齿轮啮合不到位的问题，严重时甚至会打坏传动齿轮。建模过程中要优先保证基准统一，所有特征都以底部安装面和侧面定位面为基准进行绘制，避免基准转换带来的尺寸误差，对于储油槽的位置，要设计在凸台滑动面的中间位置，保证滑动过程中润滑脂能够均匀涂布到整个配合面，减少磨损速率。在实际生产场景中，这类零件也常作为机床维修的替换备件，不需要复杂的加工设备，普通车床和钻床就能完成加工，建模时的尺寸标注要符合机械加工的工艺顺序，先标注毛坯的外形尺寸，再标注各加工面的尺寸，最后标注孔位和公差要求，方便车间加工人员直接参照三维模型导出的工程图完成生产，不需要额外进行尺寸换算。
