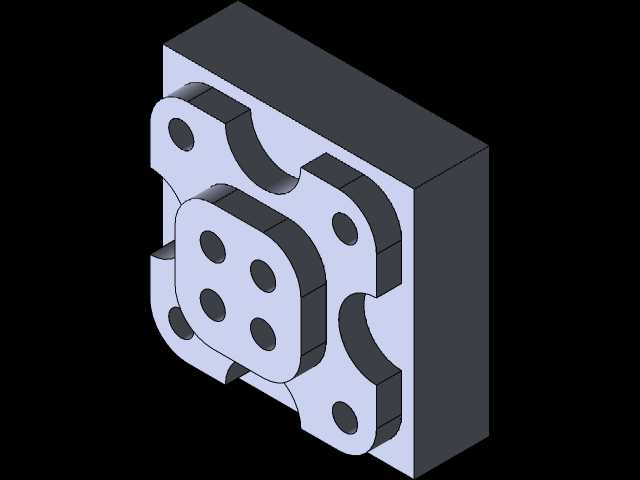

这类带多组安装孔与异形定位槽的块状零件,常作为机床液压回路的阀组安装基座,也可承担工装夹具的定位连接功能,在普通车床、数控铣床的液压夹紧系统改造、专用机床的功能模块加装场景中应用十分广泛。从结构布局来看,零件主体采用矩形方块作为基础承载结构,正面凸起的带五孔圆形凸台主要用于安装方向控制阀或者压力检测元件,五个呈环形均匀分布的通孔为元件安装螺栓孔,中心预留的通孔可作为油液通流通道或者定位销穿过孔,凸台边缘做了等距的拔模斜度处理,既方便铸造或者铣削加工时的刀具退刀,也能在元件安装时起到导向对位作用,避免硬密封面安装时出现偏磨导致的泄漏问题。零件四周分布的四个带圆弧过渡的耳状结构,每个耳片上都加工有独立的安装通孔,
用于将整个阀块固定在机床床身或者油路板的基准面上,耳片与主体连接位置全部采用R角过渡,能有效降低机床运行过程中振动带来的应力集中问题,避免长期受交变载荷出现连接耳断裂的故障。零件侧面加工的多组弧形凹槽,一方面是为了避让相邻安装的其他阀件或者管路接头,减少安装时的空间干涉,另一方面也能在有限的安装空间内增加零件的散热面积,液压系统工作时油液带来的热量可以通过这些凹槽更快散发到空气中,避免阀块内部温度过高导致密封件老化加速。设计这类零件时,首先要确认安装基准面的平面度要求,通常与机床贴合的底面粗糙度要控制在Ra1.6以内,保证安装后不会出现渗油或者定位偏移的问题;所有安装孔的位置度公差需要控制在0.05mm范围内,
保证液压阀安装后密封面能够完全贴合,不会因为孔位偏差导致螺栓强行拉紧后阀体变形。安装边界方面,零件整体厚度需要匹配对应机床的安装空间预留量,突出正面的凸台高度要保证阀件安装后,手柄或者调节旋钮不会被周围的钣金护罩遮挡,侧面的弧形槽深度要满足接头安装后扳手的操作空间,不需要拆卸周边其他零件就能完成接头的紧固操作。实际加工过程中,这类零件通常先采用铣削完成六个基准面的加工,再通过加工中心一次性完成所有孔位与槽型的加工,避免多次装夹带来的位置误差,孔口位置都做了0.5mm的倒角处理,既可以去除加工毛刺,也能在安装螺栓时避免孔口锐边划伤螺栓螺纹,或者刮伤O型密封圈导致密封失效。在机床液压系统中,这类阀块承担着油流分配、元件集成安装的作用,
相比分散式的管路连接,集成式的阀块结构能大幅减少管路接头的数量,降低系统泄漏的概率,同时缩短油液的流通路径,减少系统的压力损失,提升液压夹紧回路的响应速度。在工装夹具应用场景下,这类零件可作为定位基准座使用,正面的凸台可插入工件的定位孔内,四周的耳片通过螺栓固定在夹具基板上,侧面的弧形槽可安装夹紧杠杆的转轴,实现工件的快速定位与夹紧,多孔的布局设计也能兼容不同规格工件的装夹需求,只需要更换对应的定位套就能适配多种尺寸的零件加工,减少工装的更换成本与调试时间。设计时还需要考虑零件的材质选择,作为液压阀块使用时通常选用45号钢或者铝合金材质,钢件需要做发黑处理提升防锈能力,铝合金材质重量更轻适合移动模块的安装;作为夹具定位座使用时可选用40Cr材质,淬火处理后提升表面硬度,避免长期装夹磨损导致定位精度下降。所有孔的加工深度需要严格匹配对应螺栓的旋合长度,钢件的螺纹旋合长度不小于螺栓直径的1.5倍,铝合金件不小于2倍,保证连接强度足够承受机床运行时的振动载荷,不会出现螺栓松动或者螺纹滑牙的问题。
