可调式螺旋支撑顶机械结构三维设计

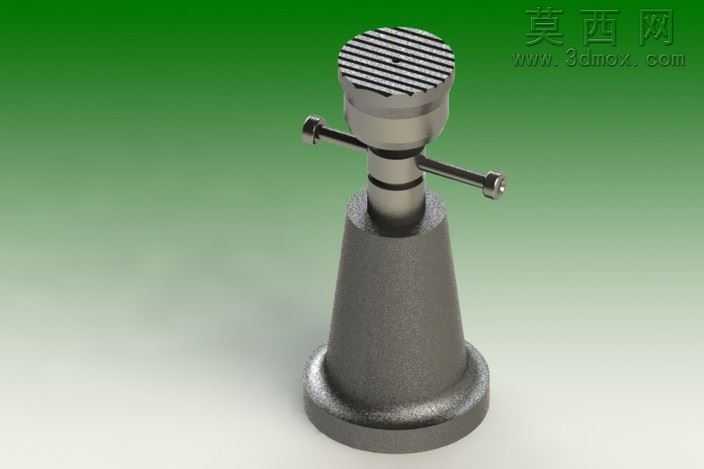

本作品为可调式螺旋支撑顶的三维建模设计成果，建模过程依托主流三维设计软件完成，整体遵循机械加工零件的实际生产尺寸逻辑进行1:1比例还原，确保各部件的装配关系完全符合机械传动的实际运行逻辑。建模初期先梳理支撑顶的功能逻辑：该零件主要用于工装加工场景下的工件高度微调与承重支撑，因此整体结构分为锥形底座、升降螺杆、顶部支撑台、横向调节杆四个核心部分，每一部分均通过参数化建模方式绘制，先绘制各零件的二维截面草图，通过旋转、拉伸、切除等基础特征命令生成基础实体，再针对细节结构进行精细化处理。材质设置阶段，为还原金属支撑件的真实质感，整体零件赋予磨砂金属材质，锥形底座部分做亚光铸铁质感处理，表面添加细微的颗粒纹理与使用磨损痕迹，还原铸铁件的厚重承重属性；升降螺杆部分做精钢材质处理，螺纹部分通过螺旋扫描特征精准绘制，牙型角与螺距参数符合普通传动螺纹的标准规范，表面添加轻微的金属反光效果，区分与底座的材质差异；顶部支撑台的顶面做防滑齿纹设计，通过线性阵列特征生成等距的横向防滑槽，避免支撑工件时出现打滑偏移，材质设置为调质钢质感，表面粗糙度参数略低于螺杆部分，体现接触面的加工特性；横向调节杆为穿装在螺杆上部的通孔内，两端做滚花防滑处理，建模时通过圆周阵列特征生成滚花纹理，还原手动调节时的防滑操作手感。渲染阶段采用渐变绿色背景作为展示底色，打光采用三点布光方式，主光源从侧上方45度角照射，突出支撑顶的金属轮廓与结构层次，辅光源补亮暗部避免细节死黑，顶光勾勒零件顶部的防滑齿边缘，让整体渲染效果兼具工业质感与结构清晰度。结构设计上，锥形底座采用下宽上窄的锥台结构，底部设置加厚的法兰边，增大与支撑面的接触面积，提升放置稳定性，避免承重时出现侧翻；升降螺杆与底座内的螺纹孔采用间隙配合设计，既保证转动调节的顺畅度，又避免配合间隙过大导致支撑晃动；顶部支撑台与螺杆顶端采用可转动连接设计，调节高度时支撑台可保持水平状态，不会随螺杆同步转动，避免刮伤被支撑工件的底面；横向调节杆与螺杆的通孔采用间隙配合，可根据使用需求抽出调整插入长度，获得更大的调节力矩，在承重较大时也能轻松转动调节高度。整个建模过程严格遵循机械设计的公差规范，各零件之间不存在干涉问题，可直接导出工程图用于实际加工生产，也可用于工装设计场景的装配模拟，验证支撑工位的布局合理性。
