对夹式蝶阀总成结构三维设计

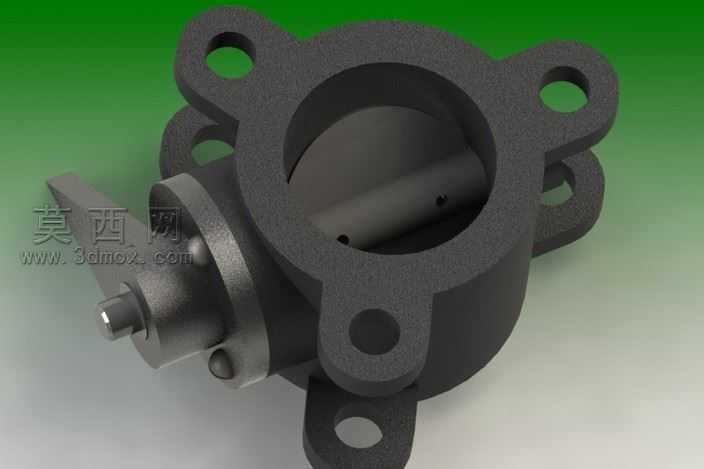

本作品为对夹式蝶阀总成的三维参数化建模设计，整体建模过程严格遵循机械设计规范与阀门行业通用尺寸标准，在主流三维机械设计软件中完成全流程的零件建模、虚拟装配与效果渲染。建模阶段首先梳理蝶阀的核心组成结构，将整体拆分为阀体、阀板、阀杆、驱动端组件、密封结构、安装法兰耳座等独立零件，针对阀体部分采用多特征混合建模方式，先绘制阀体的环形流道基体草图，通过拉伸、切除特征完成中心流道的成型，再通过阵列特征生成周向均匀分布的带安装孔的耳座结构，耳座上的安装孔严格匹配通用管道法兰的安装孔距标准，保证后续实际应用中的互换性。阀板作为蝶阀的截流核心部件，采用回转类特征配合曲面修整完成建模，其外轮廓与阀体内腔流道的配合间隙经过参数化校核，保证启闭过程中无运动干涉，同时密封面的贴合角度经过优化，兼顾密封性能与启闭扭矩的平衡。阀杆部分采用轴类零件的常规建模逻辑，依次完成轴段、定位槽、驱动连接端的特征绘制，与阀板、阀体的配合位置均预留了合理的装配公差带。装配阶段采用自下而上的装配逻辑，先完成子装配体的配合约束，再进行总装，所有转动副、定位面均添加了符合实际运动关系的配合约束，可实现蝶阀启闭动作的动态模拟，验证运动行程内无结构干涉。渲染阶段为不同零件赋予了贴合实际工业产品的材质，阀体、耳座等铸造类零件赋予了哑光铸铁材质，调整材质的粗糙度、反光度参数还原铸造表面的质感，阀杆、驱动端的金属加工件赋予了精钢材质，适当提高反光度表现机加工表面的光洁度，密封件赋予橡胶类哑光材质，通过不同材质的区分清晰展现各部件的结构边界。场景布光采用多光源组合方案，主光源提供主要照明突出阀体的整体轮廓，辅助光源补全暗部细节避免结构阴影过重，背景采用渐变绿灰过渡背景，突出金属零件的质感，最终渲染效果清晰展现了蝶阀总成的整体结构、各部件的装配关系与外观特征，可用于产品结构展示、设计方案评审、教学演示等场景。
