正交传动锥齿轮啮合支座结构三维设计

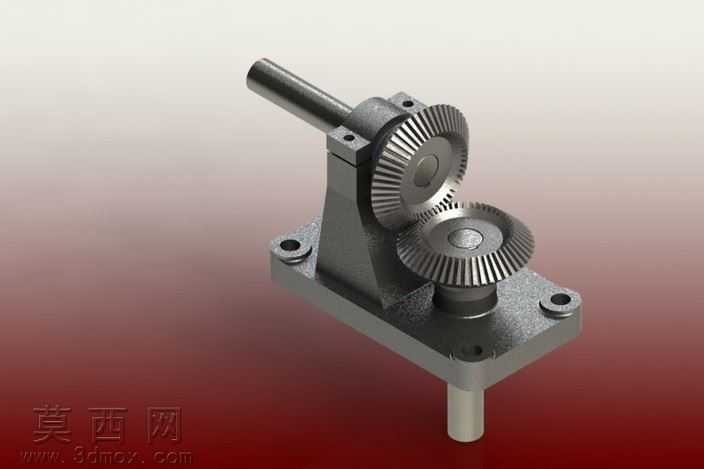

本作品为正交传动锥齿轮啮合支座结构的三维设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对锥齿轮的齿形特征，依据直齿锥齿轮的齿廓生成原理，通过渐开线参数方程绘制单齿截面轮廓，结合阵列、布尔运算完成两个啮合锥齿轮的齿部建模，保证齿形参数匹配度满足正交90度传动的啮合要求，避免出现齿侧间隙不合理、啮合干涉的问题。支座部分采用一体式机加工结构设计，建模时依次完成底座安装孔、轴承支撑位、轴孔定位结构的特征搭建，对安装法兰的沉孔、支撑立板的加强过渡圆角做了精细化处理，所有安装孔位的同轴度、定位尺寸均按照通用机械装配公差要求做参数约束，保证后续虚拟装配时两根传动轴的轴线正交交点与锥齿轮的节锥顶点完全重合，符合锥齿轮传动的装配精度要求。两根传动轴分别与对应锥齿轮做同轴配合，轴段上的轴肩定位结构、轴承安装位均按照标准件尺寸做匹配设计，保证传动过程中轴系的径向与轴向定位稳定。材质与渲染阶段，针对不同零部件做了区分化材质赋予：齿轮与传动轴部分赋予调质合金钢材质，调整金属粗糙度、反射参数还原机加工金属的哑光金属质感，齿面部分做轻微高光处理体现加工精度；支座部分赋予铸铁材质，调整表面颗粒感、漫反射参数还原铸造件的哑光厚重质感；渲染时采用三点布光方案，主光源从斜上方投射突出齿轮啮合的齿部细节与结构轮廓，辅光源补光消除结构暗部死黑，环境光添加微弱的工业环境反射提升真实感，最终渲染效果清晰展现整个传动组件的装配关系与结构细节。设计过程中全程做干涉检查，对齿轮啮合区域、轴与支座轴孔的配合区域、安装螺栓的预留空间逐一校验，调整了支撑立板与齿轮端面的间隙尺寸，避免传动过程中出现运动干涉，整体结构可直接用于机械原理教学演示、小型传动机构的方案设计参考，完整还原了正交锥齿轮传动组件的典型结构形式，所有特征均可编辑，支持后续参数修改适配不同传动比、不同安装尺寸的使用需求。
