CA6140机床用四工位安装转盘结构

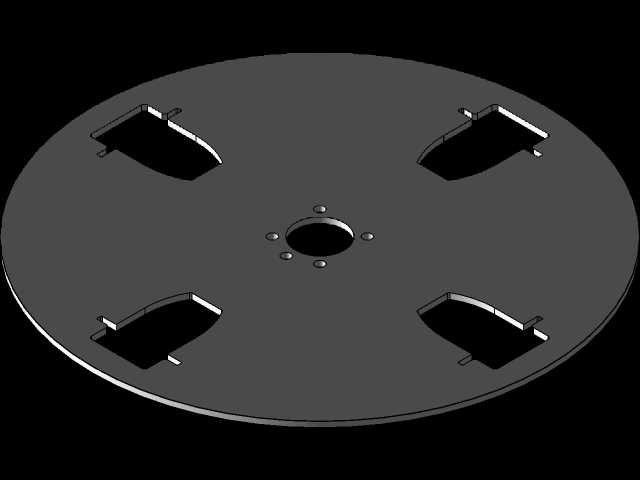

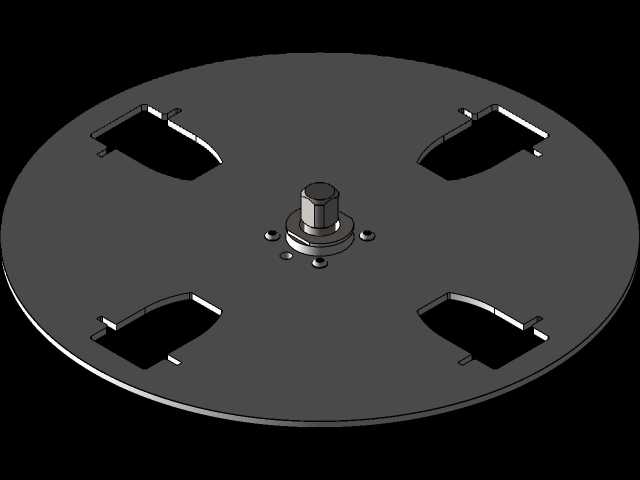

　　在普通卧式车床的工装改造与附件设计场景中，这类四槽位回转转盘结构常被用于多工位夹具的承载基座，适配CA6140这类通用卧式车床的主轴端部安装接口，可在一次装夹过程中完成四个工位的工件切换，减少重复装夹带来的定位误差，提升中小批量盘类、套类零件的加工效率。从结构设计逻辑来看，该转盘采用圆盘式主体布局，中心设置带定位轴颈的安装凸台，凸台周边均匀布置四个沉头安装孔，用于和车床主轴端部的法兰盘完成锁紧固定，保证回转过程中转盘与主轴的同轴度控制在0.02mm以内，避免高速回转时出现偏摆振动。转盘盘面沿圆周90°等分开设四个通槽结构，每个槽位的侧边设置定位凸台与锁紧缺口，可直接适配标准卡爪或专用夹具的快速安装，槽型的开口尺寸经过匹配设计，既保证夹具安装时的操作空间，又避免槽口过大削弱盘面整体刚性，盘面厚度根据承载需求设定为12mm，采用45号钢调质处理的工艺方案，可满足最大15kg工件的回转承载需求，不会在切削受力时出现盘面形变。

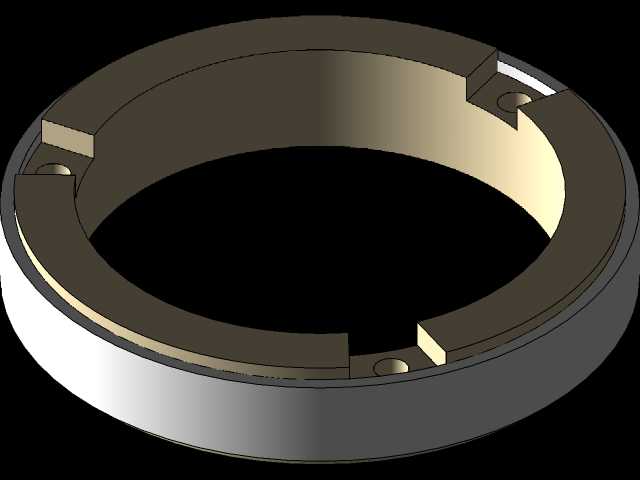

　　设计过程中首先需要确定安装边界尺寸，转盘的外圆直径根据CA6140车床的主轴中心到床身导轨的距离核算，保证转盘回转时不会与床身、刀架部件发生运动干涉，中心定位轴颈的尺寸严格匹配CA6140主轴端部的定位锥孔与止口尺寸，配合公差选用H7/h6的间隙配合，既保证安装时的便捷性，又能控制定位间隙在合理范围内。四个安装孔的位置度公差控制在Φ0.01mm以内，保证锁紧后转盘的端面跳动量不超过0.015mm，满足精加工工序的精度要求。盘面的四个通槽采用对称布局，每个槽的轮廓线经过圆角过渡处理，避免应力集中导致槽口位置在长期交变载荷下出现裂纹，槽边的锁紧缺口尺寸与标准快换夹具的锁紧卡扣尺寸匹配，无需额外加工适配结构即可完成夹具的快速装拆，单工位夹具的切换时间可控制在10秒以内，相比传统的螺栓锁紧方式大幅缩短辅助工时。

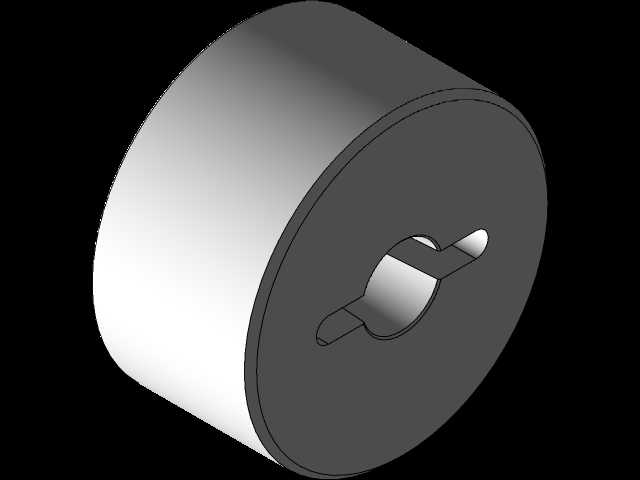

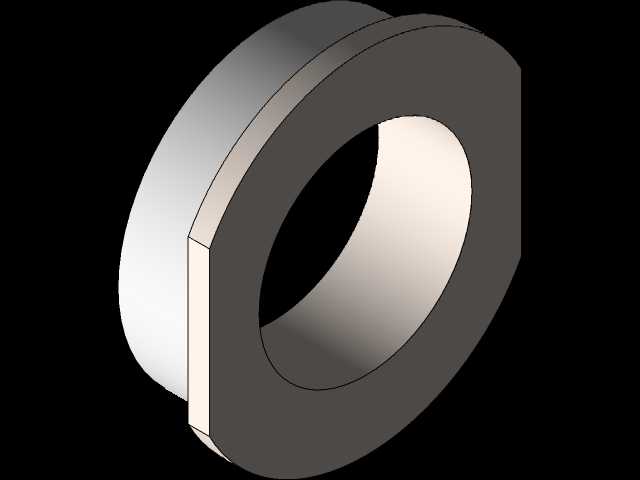

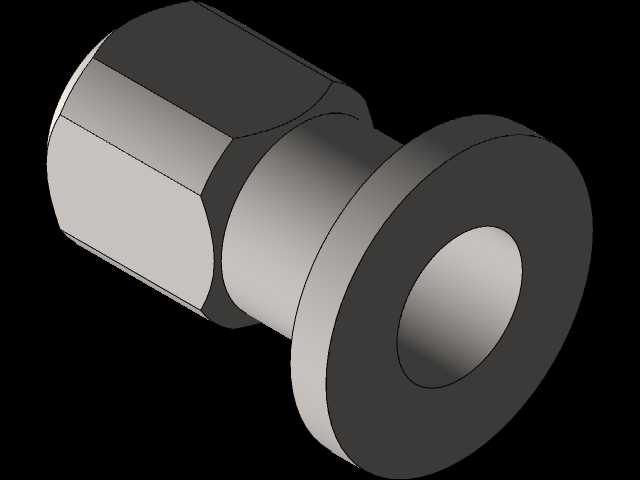

　　从实际使用场景来看，该结构除了应用在车床的多工位夹具改造中，也可作为小型回转工作台的核心承载部件，用于钻床、铣床的分度加工场景，配合分度销结构可实现90°的精准分度，完成法兰盘类零件的等分孔加工、平面铣削等工序。转盘中心的凸台结构除了承担定位功能外，还设置了中心通孔，可用于穿过拉杆类夹具的拉紧结构，实现夹具从主轴后端的拉紧固定，相比前端螺栓锁紧的方式，夹紧力更均匀，高速回转时的夹紧可靠性更高。盘面的表面粗糙度要求控制在Ra1.6以内，保证夹具安装时的基准面贴合度，避免因接触面不平整导致的夹具倾斜。在建模过程中，所有安装孔、槽位的位置均采用参数化驱动设计，可根据不同型号机床的安装接口尺寸快速调整参数，生成适配不同设备的转盘结构，槽位的数量也可根据加工需求调整为3工位、6工位等布局，具备较强的结构拓展性。需要注意的是，该转盘的动平衡等级需要达到G6.3以上，在完成粗加工后需要进行动平衡测试，在盘面非安装区域去除多余重量，保证最高1500r/min转速下的回转稳定性，避免振动影响加工表面质量与主轴轴承寿命。
