CA6140车床配套方格托盘承载结构

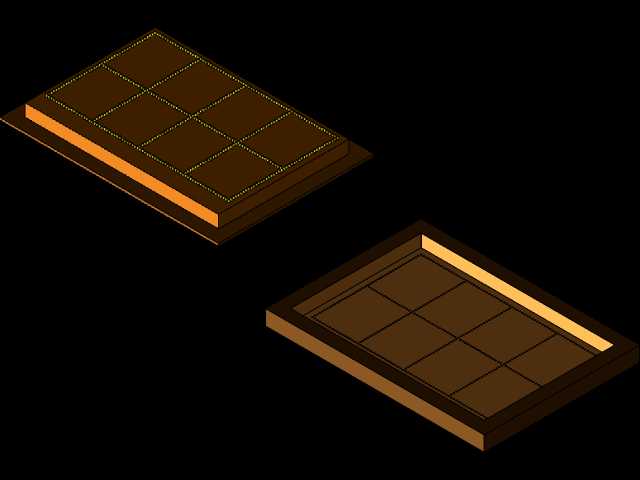

　　在普通卧式车床的日常生产作业场景里，工位旁的工件承载、工具暂存结构一直是容易被忽略但直接影响操作效率的细节，这款适配CA6140车床的方格托盘结构，正是针对车床操作工位的实际使用需求完成的结构设计。从实际使用场景来看，CA6140作为应用范围极广的普通卧式车床，日常加工过程中会频繁涉及小型轴类、盘类零件的周转，以及车刀、垫片、扳手等工装工具的临时放置，常规的平面托盘容易出现零件滚动、工具滑落的问题，尤其是加工过程中沾附切削液的工件放在平面上，切削液随意流淌还会污染工位地面，带来安全隐患。这款托盘采用带边框的整体式结构，四周设置有一定高度的围边，能够有效阻挡放置在盘内的零件、工具滑落，同时围边也能兜住工件携带的少量切削液，

　　避免液体流到工位地面。盘面的方格分隔设计是整个结构的核心功能点，每个方格槽的尺寸经过实际工位需求测算，既可以单独放置小型待加工零件，避免不同规格的零件混放磕碰，也可以分类放置不同型号的车刀、刀垫、锁紧扳手等常用工具，操作人员在换刀、装夹工件时可以快速取放对应物件，不用在杂乱的工具堆里翻找，能有效减少辅助作业时间。从设计思路层面，整个结构采用等壁厚的设计逻辑，主体承载面的厚度结合CA6140工位日常放置物件的最大重量做了刚度校核，避免长期承重出现盘面下凹变形；方格的分隔筋高度低于四周围边，既起到分区隔离的作用，也不会因为分隔筋过高影响大件物件的临时放置，当需要放置尺寸较大的毛坯件时，也可以跨方格放置，不会被分隔筋干涉。安装边界方面，

　　这款托盘的底部设计有与CA6140车床床身侧边安装位匹配的连接结构，整体外廓尺寸贴合车床侧边的空余安装空间，不会突出到操作人员的走动通道内，也不会干涉车床溜板箱的正常往复移动，安装时不需要对车床原有结构做额外改动，直接通过螺栓固定在预设的安装点位即可，拆卸维护也十分方便。从外形细节来看，托盘的所有棱边都做了倒角处理，避免操作人员取放物件时被锋利的金属边缘划伤，围边的其中一侧设置有微小的导流缺口，当盘内积存的切削液达到一定量时，可以通过这个缺口将废液引导到收集容器内，清理的时候不需要将整个托盘抬起来倾倒，日常维护的便利性更高。在实际生产应用中，这类托盘除了放置工件和工具，也可以用来临时存放加工完成的小型零件，

　　方格分区能避免精加工后的零件表面相互磕碰划伤，对于批量加工小零件的工况，每个方格对应一个工序的零件，还能起到直观的计数作用，帮助操作人员快速核对加工数量。结构的材质适配性也做了充分考虑，建模时预留了足够的壁厚调整空间，不管是采用钢板焊接成型还是采用工程塑料注塑成型，都可以直接基于这个三维结构调整工艺参数，不需要重新做整体结构的改动。盘面的方格排布采用均匀等分的设计，加工时无论是采用铣削加工分隔筋还是模具一次成型，都能简化加工工序，降低制造成本，分隔筋与盘面的连接位置做了圆角过渡，避免应力集中，长期承重使用时不会出现筋板断裂的问题。对于车床操作人员来说，工位旁的规整承载结构能让作业环境更加整洁，工具和零件定置摆放也能减少寻找物件的时间，间接提升加工效率，同时避免工具、零件掉落砸伤操作人员的风险，从细节处提升工位的本质安全水平。
