CA6140车床线缆导向导轨组件结构

　　该导向组件属于CA6140普通车床的线缆排布配套部件，主要应用在车床床身靠近溜板箱运行的侧部区域，解决车床运行过程中随溜板移动的线缆、油管排布混乱、易与运动部件剐蹭磨损的问题。在普通车床的长期运行场景中，溜板箱需要沿床身导轨做纵向往复进给运动，连接溜板箱上操作按钮、行程开关、润滑管路的线缆如果没有规整的导向约束，很容易在往复运动中出现弯折疲劳、被床身切屑刮破外皮、甚至卡入导轨配合面的故障，这类故障轻则导致信号中断、润滑失效，重则会拉断线缆造成设备停机，该导向组件就是针对这一实际工况痛点设计的专用导向结构。

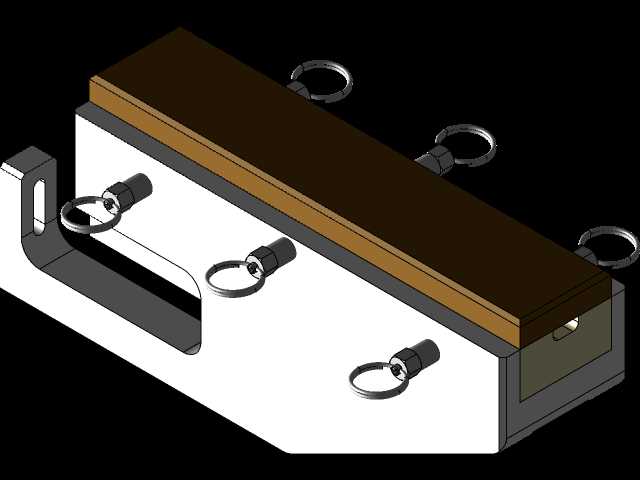

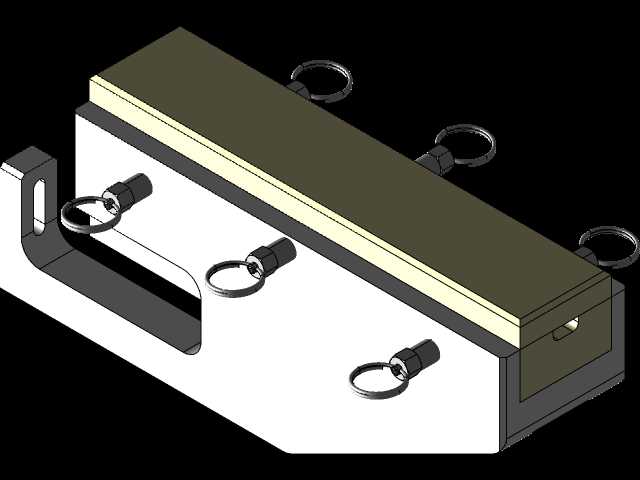

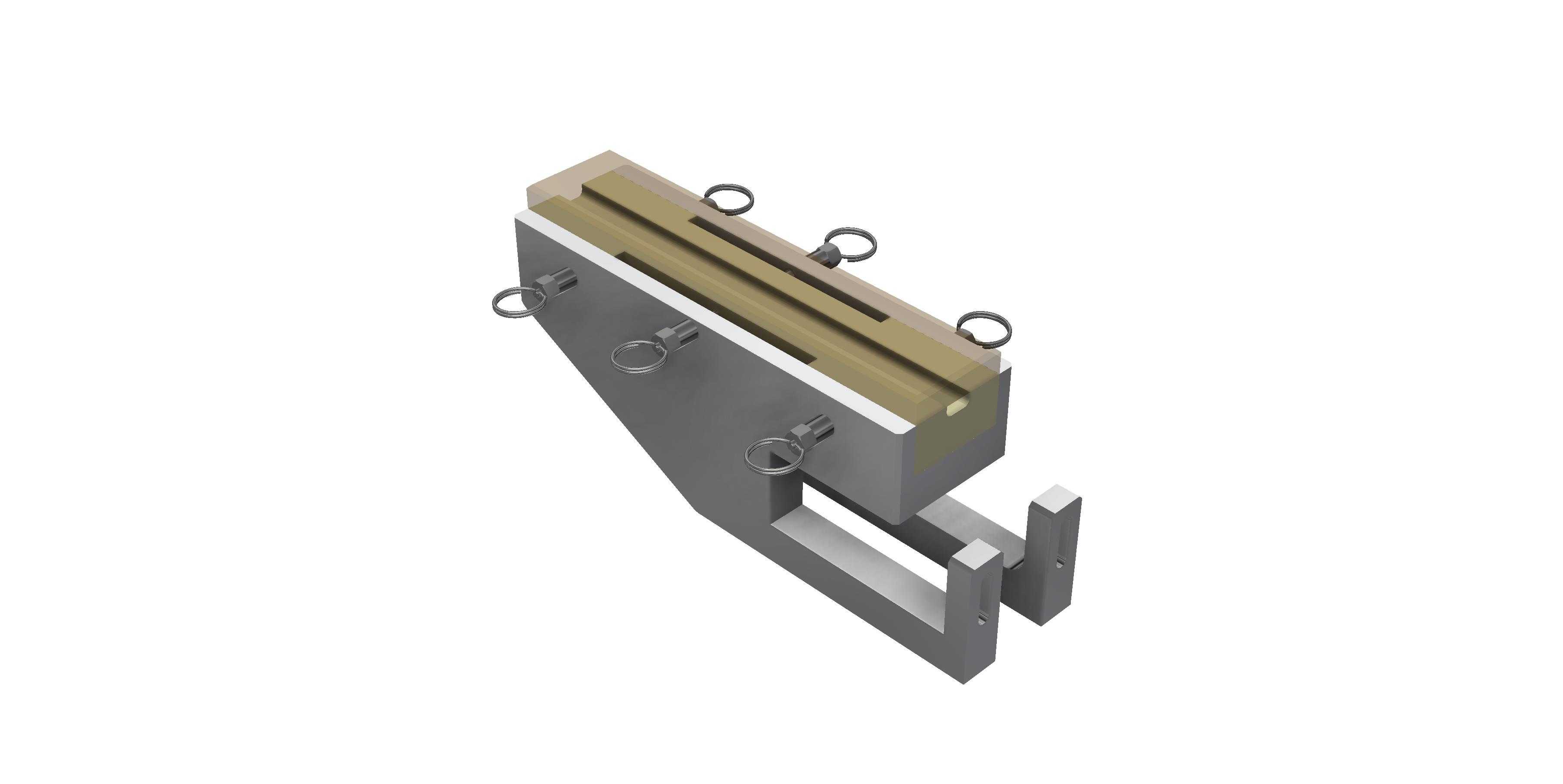

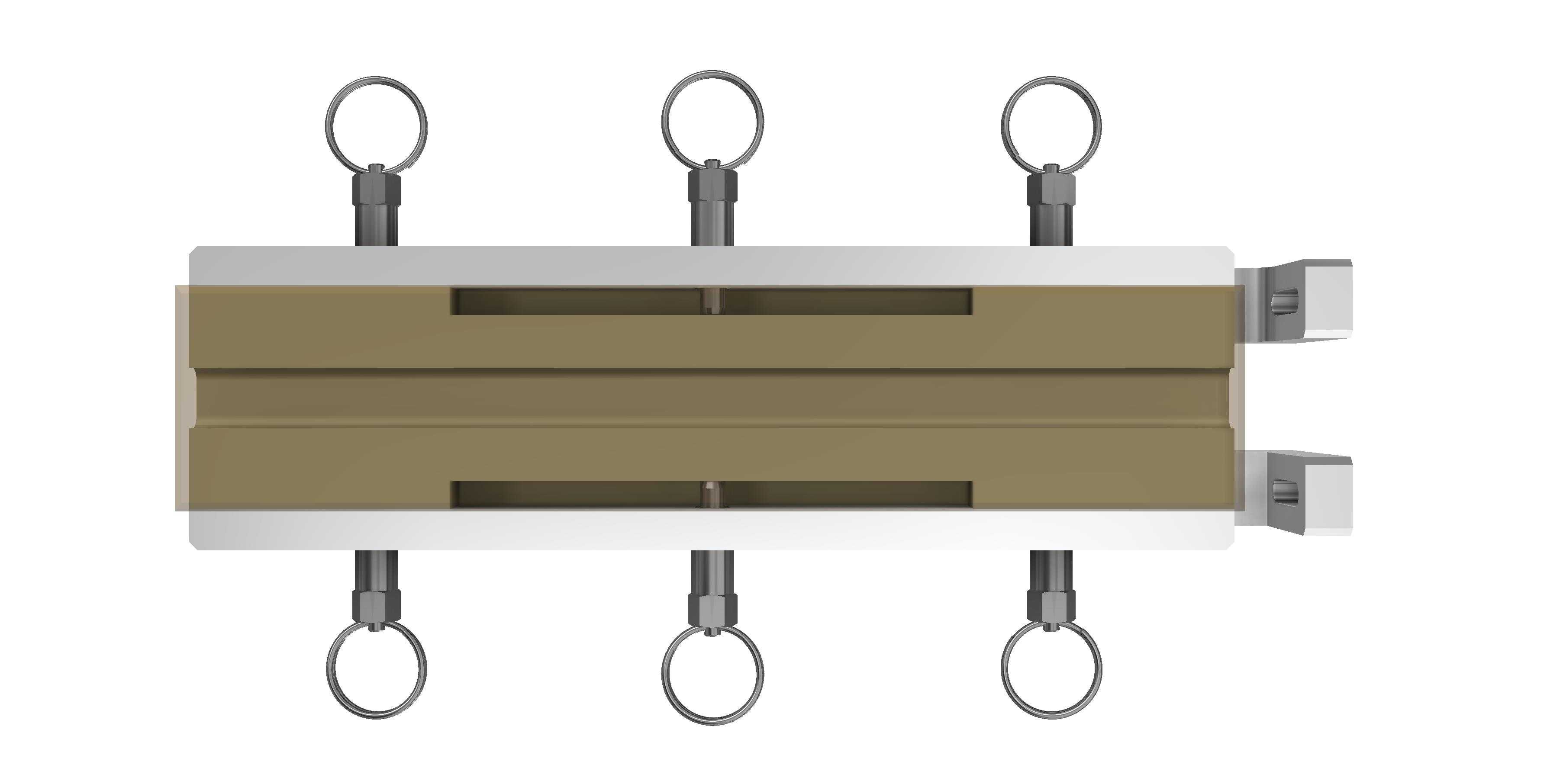

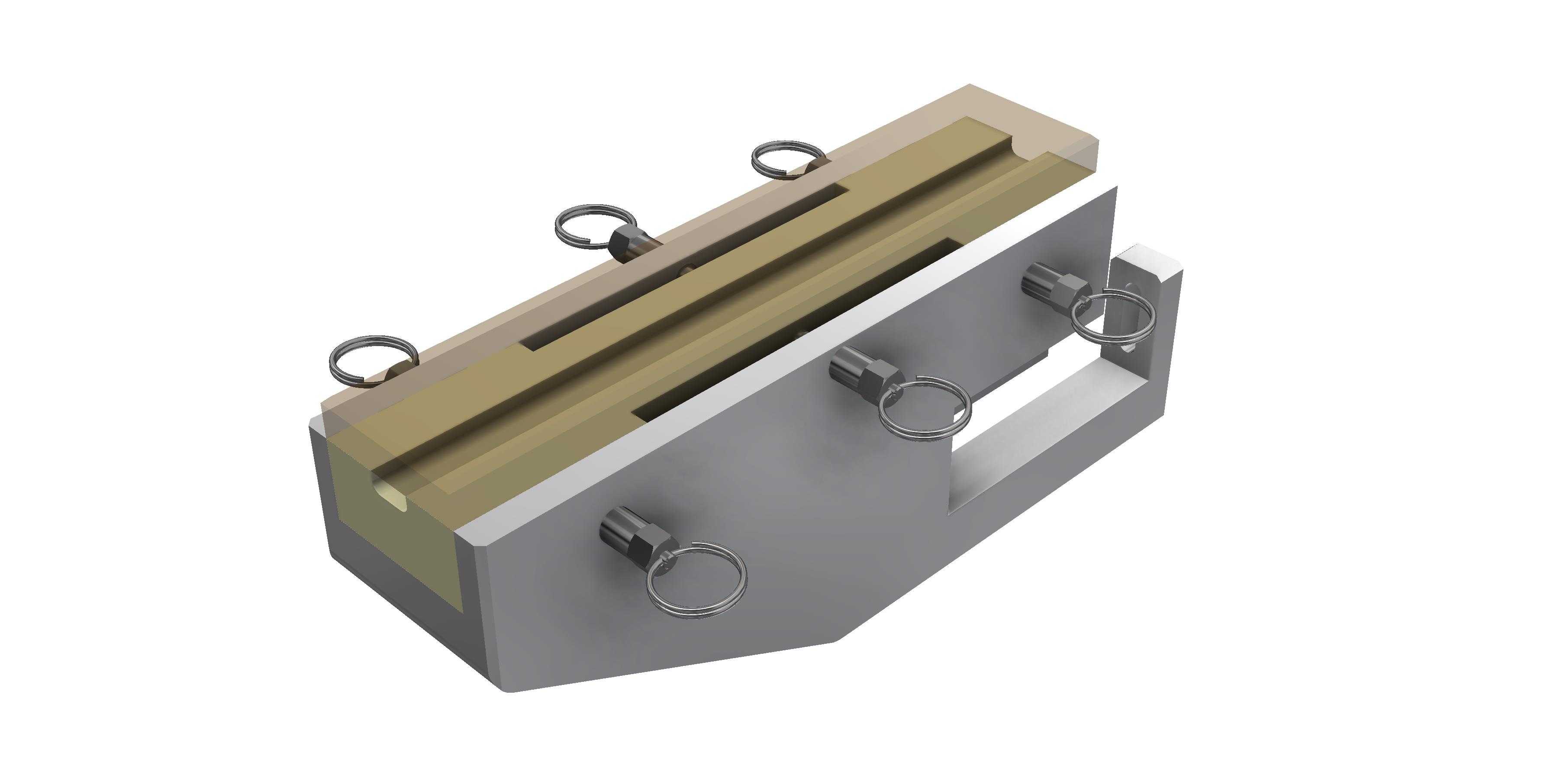

　　从结构设计来看，组件主体采用灰铸铁铸造的基座作为承载基体，基座的安装面做了铣削精加工，保证与床身安装面的贴合度，安装时通过基座侧面的四个吊环式锁紧螺钉完成位置固定，这种侧面锁紧的结构不需要在床身主导轨面上额外打孔，不会破坏床身原有导轨的精度保持性，安装调整时只需要松开侧面的锁紧环，就可以沿床身侧面的安装槽调整组件的轴向位置，适配不同行程长度的线缆排布需求。基座上部设置了两道平行的导向槽，槽内镶嵌了耐磨的聚四氟乙烯导向衬条，衬条的摩擦系数低，不会对线缆外皮造成磨损，槽的宽度根据CA6140车床常用的控制线缆、润滑油管的外径设计，预留了1.5倍的线缆排布空间，避免多根线缆在槽内堆叠挤压。导向槽的两端做了圆弧过渡倒角，不会在溜板运行到行程端点时对线缆产生硬弯折，延长线缆的弯折疲劳寿命。

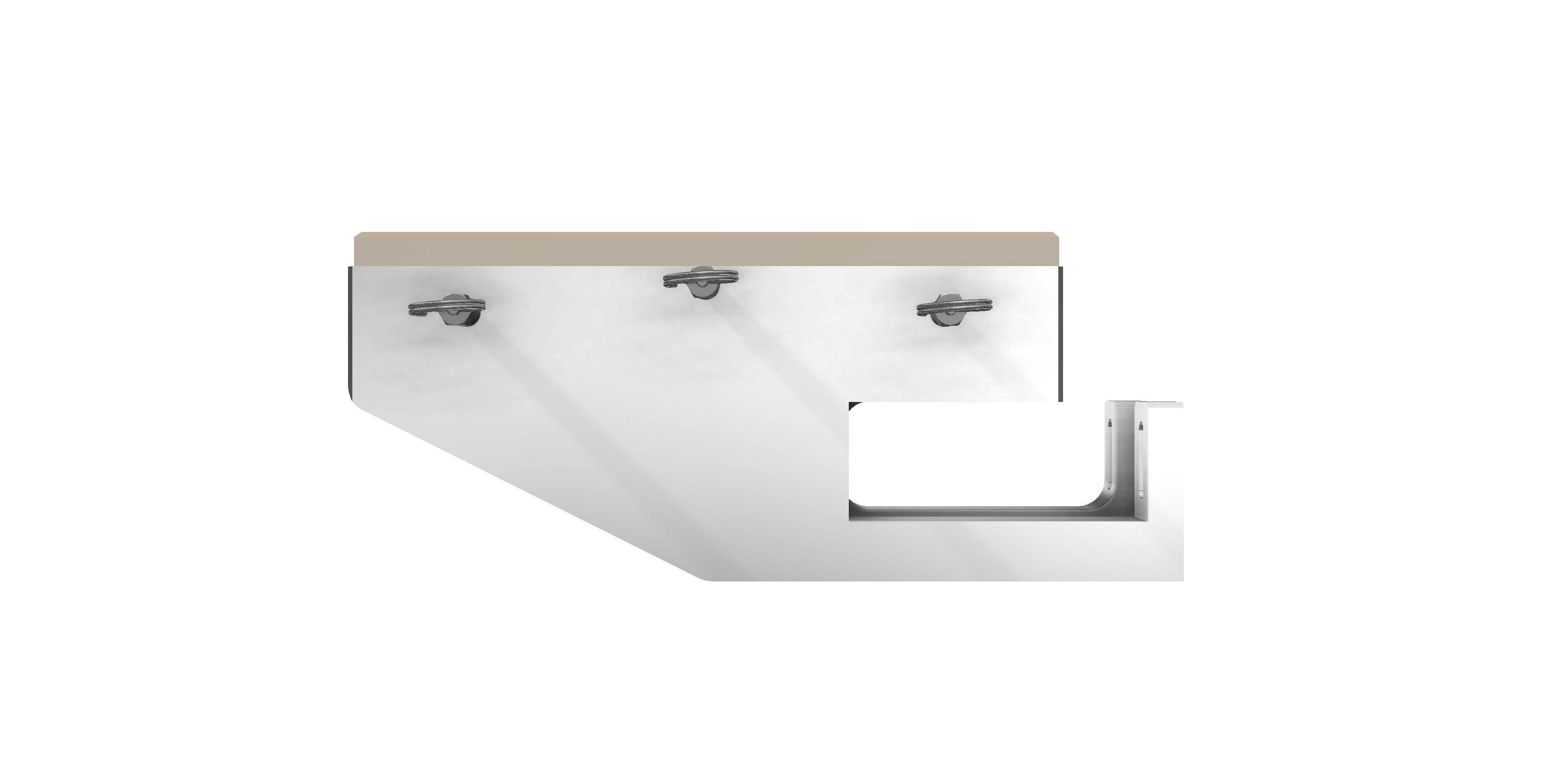

　　从安装边界来看，该组件的整体宽度控制在120mm以内，突出床身侧面的高度不超过85mm，不会超出车床原有操作空间的安全边界，操作人员在装卸工件、操作溜板手柄时不会与该组件发生磕碰。组件侧面预留的镂空把手结构，一方面是为了减轻铸件的整体重量，降低安装时的搬运难度，另一方面也可以作为线缆临时梳理的操作空间，日常维护时不需要完全拆卸组件，就可以通过侧面的镂空区域整理槽内的线缆、清理积存的切屑和切削液。

　　设计过程中充分考虑了车床车间的恶劣工况，基座的外露表面做了喷丸防锈处理，锁紧环采用镀锌钢材制作，长期接触切削液、切屑也不容易出现锈蚀卡死的问题。导向衬条采用沉头螺钉固定在基座槽内，磨损后只需要更换衬条即可，不需要整体更换基座，降低了后期的维护成本。与常见的塑料拖链相比，这种固定式导向导轨的结构没有活动铰接部件，不会出现拖链铰接点进切屑卡滞、断裂的问题，在CA6140这类低速重载的普通车床上，可靠性远高于柔性拖链结构，尤其适合加工铸铁件、钢件产生硬质切屑的加工场景，硬质切屑即使掉落到导向槽内，也只会停留在槽体底部，不会卡入运动部件造成故障。

　　在实际装配适配时，该导向组件的安装基面与床身侧面的安装槽公差采用H7/h6的间隙配合，安装后导向槽的走向与床身导轨的平行度误差控制在0.1mm/全长范围内，保证线缆随溜板移动时不会在槽内出现别劲、卡滞的情况。槽体的深度设计为线缆直径的1.2倍，既可以保证线缆不会从槽内脱出，又不会因为槽体过深造成线缆排布、检修时的操作不便。侧面的四个锁紧螺钉的锁紧力经过核算，在车床正常运行的振动工况下不会出现松动，每个锁紧点的锁紧力矩控制在12N·m，既可以保证组件固定牢靠，又不会因为锁紧力过大造成铸铁基座的安装边开裂。
