铠装插入式RTD温度检测传感器结构

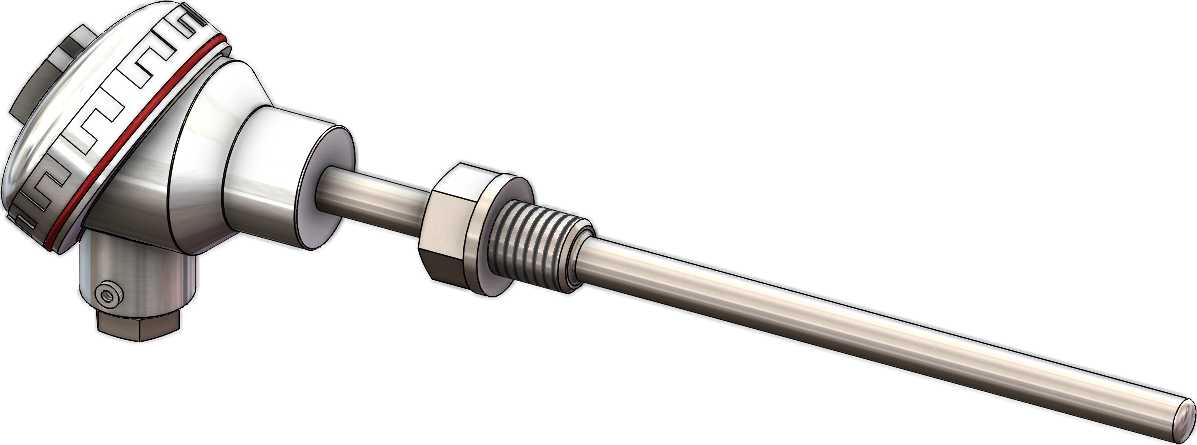

　　在工业测温场景里，接触式测温的可靠性始终是设备运维、工艺管控的核心诉求，这类插入式RTD温度传感器的结构设计，完全围绕工业现场的复杂工况做适配，没有多余的装饰性结构，每一处几何特征都对应实际安装、使用的硬性需求。先从安装端的结构说起，探头杆身采用细长金属护套设计，护套材质通常选用导热性与耐腐蚀性兼顾的不锈钢材质，杆身长度可根据实际测温点位的插入深度做适配，建模时保留了杆身与安装螺纹的同轴度公差基准，这部分直接决定了安装后探头是否能垂直伸入被测介质区域，避免杆身倾斜导致的测温偏差，或是与设备内壁发生干涉。杆身上的外螺纹安装结构搭配六角锁紧螺母，是工业现场最通用的安装形式，螺纹规格适配常规的设备测温预留接口，

　　六角螺母的对边尺寸符合标准扳手的操作空间要求，建模时还原了螺纹的完整牙型与螺母的锁紧接触面，安装时可通过调整螺母旋入深度控制探头插入深度，锁紧后能实现可靠的密封与固定，避免介质泄漏或是探头在流体冲击下发生移位。接线端的防护壳体采用压铸铝材质的防水结构，壳体上的红色密封胶圈是防护等级的关键保障，建模时还原了胶圈的安装槽位与壳体的扣合结构，这部分结构能在有粉尘、喷淋的工业现场保护内部接线端子与测温元件，避免受潮、进灰导致的信号异常。壳体侧面的出线接口采用标准螺纹接线口，可适配工业级防水电缆接头，出线方向的结构设计预留了电缆弯曲的操作空间，不会出现接线后电缆弯折半径过小导致的线芯断裂问题。壳体顶部的端盖采用卡扣加密封的结构，

　　日常检修校准测温元件时无需完全拆卸整个传感器，只需要打开端盖就能完成内部接线的检查与元件校准，端盖上的防滑纹理设计也考虑了现场操作人员戴手套操作的场景，无需额外工具就能完成端盖的开合。从功能实现的角度看，这类RTD传感器的核心测温元件封装在金属护套的最前端，建模时将护套前端的壁厚做了减薄处理，这部分设计是为了提升测温响应速度，更薄的前端壁能让被测介质的温度更快传递到内部的铂电阻元件，减少测温滞后，同时前端的封闭结构能完全隔离被测介质与内部元件，即使在有一定压力的液体、气体介质中也能可靠工作，不会出现介质渗入损坏元件的问题。在实际应用场景中，这类传感器可适配机床加工过程的切削液温度监测、工业管道内的流体温度检测、

　　反应釜内部介质温度采集、暖通设备的水温监控等多种场景，不同场景下只需要调整杆身长度与螺纹规格就能完成适配，不需要改动核心的接线防护结构与测温元件封装结构，这种模块化的设计思路能大幅降低不同工况下的适配成本。建模过程中对各部件的装配关系做了完整还原，包括护套与接线壳体的焊接连接位置、螺母与杆身的间隙配合、密封胶圈的压缩量预留，这些细节都是实际生产装配中必须管控的尺寸要点，比如密封胶圈的压缩量控制在20%-30%之间，既能保证密封效果，又不会因为压缩量过大导致胶圈过早老化失效；螺纹与安装孔的配合公差选用H7/g6的间隙配合，既能保证安装顺畅，又不会因为间隙过大导致密封失效。另外，接线壳体下方的固定小凸台结构，是用于安装传感器的接地端子，工业现场的强电磁干扰环境下，可靠的接地能有效减少温度信号的传输干扰，保证测温数据的稳定性，这处结构虽然体积小，但在实际使用中是不可或缺的设计细节。整个传感器的外形没有尖锐的棱角，所有外部边角都做了圆角处理，既避免了安装过程中划伤操作人员，也能减少壳体表面的积灰积水，提升长期使用的可靠性。从安装边界来看，这类传感器安装时需要预留接线端的操作空间，也就是接线壳体周围至少要留出能容纳扳手操作、电缆弯曲的空间，杆身插入方向不能有遮挡结构，保证探头前端能完全浸入被测介质，且不会被介质中的杂质冲击导致杆身变形。
