VEGA压差测量变送器结构三维模型

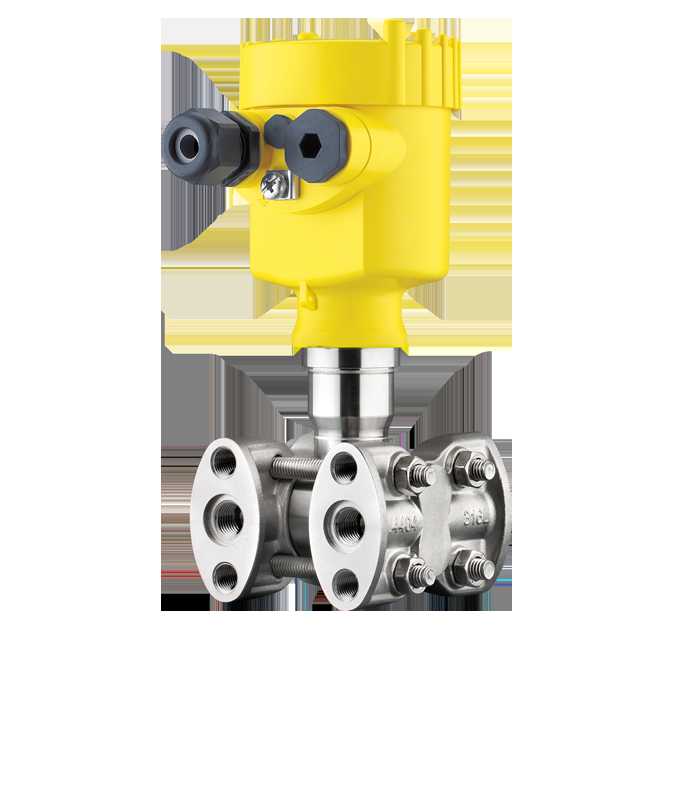

　　在化工、制药、食品饮料等流程工业的管线与罐体工况中，压差参数是管控介质液位、流量、密度指标的核心依据，这类工况往往伴随高温、腐蚀、粘稠介质附着等复杂条件，常规压差检测装置容易出现取压口堵塞、膜片受损、测量漂移的问题，VEGA压差测量装置的结构设计，正是针对这类复杂工业场景的实际需求完成的。从结构组成来看，该装置上部为信号处理与接线腔体，采用醒目的黄色防护壳体，壳体做了圆弧过渡与密封筋设计，既可以抵御厂区内的飞溅液体、粉尘侵入，也能在复杂管线排布的现场快速识别设备位置，接线端预留了标准电气接口，适配现场常见的格兰头接线方式，腔体内部的电路模块做了抗震固定设计，能够承受管线传输过来的持续微振动，避免长期运行后接线松动、

　　电路接触不良的问题。下部的测量本体采用不锈钢一体化加工成型，双取压法兰的端面做了高精度平面处理，法兰上的螺栓孔位严格遵循行业通用安装标准，可直接对接现场同规格的工艺法兰，不需要额外制作转接件，取压膜片与本体之间采用焊接密封结构，没有额外的密封垫片，从根源上避免了长期运行后垫片老化导致的测量介质渗漏问题。设计过程中，首先要考虑的是安装边界的适配性，双法兰的中心距、法兰厚度、螺栓孔分布圆直径都严格匹配通用工业管线的安装规范，上部接线腔体的外径、接线口的朝向与伸出长度，都预留了足够的现场接线操作空间，不会出现安装后接线工具无法操作、线缆弯折半径不足的问题。测量本体的流道设计做了圆滑过渡处理，减少介质在取压位置的滞留，针对粘稠介质工况，

　　膜片表面做了平齐式设计，没有凹陷结构，避免介质残留堆积导致的测量零点漂移，同时膜片的材质选型兼容多数腐蚀性介质的使用需求，不需要额外加装隔离膜片就能直接适配多数常规工况。在实际应用中，这类压差装置既可以安装在罐体顶部通过双取压点测量罐内液位，也可以安装在节流件两侧测量管线内的介质流量，还能通过上下取压的差值换算密闭容器内的介质密度，不同安装场景下，装置的本体结构不需要做额外改动，只需要调整取压法兰的配对密封件就能适配不同压力等级的工况。建模过程中，对装置的细节结构做了完整还原，包括接线端的防水接头结构、法兰面的密封槽细节、膜片与本体的焊接过渡结构、壳体上的固定卡扣结构，这些细节在做设备布局设计、安装干涉校验的时候能够提供准确的参考，

　　避免现场安装时出现结构碰撞、操作空间不足的问题。比如在做化工罐区的设备排布设计时，可以直接将该模型导入整体装配场景，校验接线操作空间、法兰对接位置的管线走向是否合理，提前排查安装阶段可能出现的干涉问题，减少现场施工的整改工作量。另外，装置的上部壳体与下部测量本体之间采用标准螺纹连接加密封结构，日常维护时可以快速拆卸上部电路模块进行校准或更换，不需要拆解下部的工艺法兰连接，大幅降低了维护过程中介质泄漏的风险，也减少了维护停机的时间，这一结构细节在建模时也做了准确还原，能够为设备维护方案的制定提供直观的结构参考。
