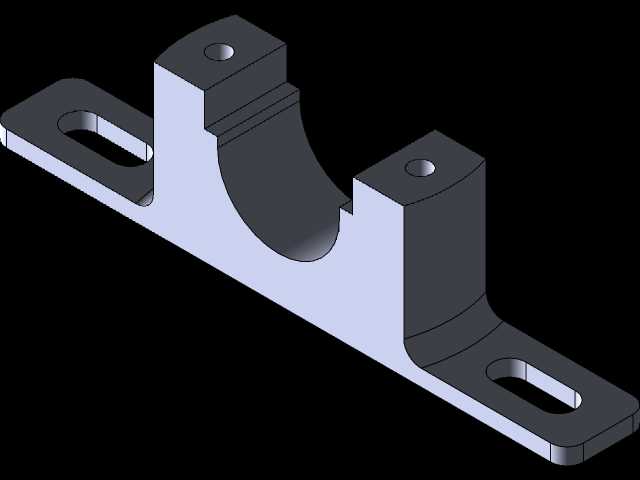

CA6140机床用P形支撑安装座结构

　　该支撑安装座是CA6140普通车床内部的核心承载定位零件，主要应用在车床主轴箱下方的进给传动区域，承担轴系部件的径向支撑与轴向定位功能，同时为周边润滑管路、防护盖板提供安装基准面，是保障车床进给传动精度的关键结构件。从实际装配场景来看，该零件安装在床身导轨内侧的加工基准面上，底部两侧的长圆孔为安装调节结构，可在装配时沿床身横向调整位置，补偿床身铸造加工带来的位置误差，调整到位后通过内六角螺栓压紧固定，长圆孔的长度方向预留了3mm的调节余量，可覆盖常规床身加工的形位公差范围，避免装配时出现孔位错位无法安装的问题。零件中部的半圆形凹弧面为核心承载工作面，凹弧面的半径与被支撑轴套的外圆半径完全匹配，

　　装配时与上半部分的压盖配合形成完整的轴孔支撑结构，凹弧面的表面粗糙度要求达到Ra1.6，保障轴套转动时的配合精度，减少运行过程中的磨损量，凹弧两侧的凸台为压盖安装定位面，凸台上的螺纹孔用于固定上压盖，螺纹孔的位置度公差控制在0.02mm以内，保证压盖安装后与下半凹弧的同轴度，避免轴系装配后出现卡滞、别劲的问题。从设计思路来看，该零件采用一体化铸造成型后铣削加工的工艺方案，整体为L形承载结构，底部安装板的厚度设置为12mm，两侧延伸的安装耳板做了圆角过渡处理，避免应力集中导致的零件断裂，中部支撑立板的厚度为18mm，可承受轴系运行时产生的径向切削力，经受力核算，该结构可承受最大12kN的径向载荷，

　　完全满足CA6140车床常规车削加工时的受力需求。零件的外形尺寸边界控制严格，总长度为168mm，总宽度为62mm，总高度为75mm，安装后不会与周边的进给光杆、溜板箱传动部件产生运动干涉，底部安装面的平面度公差为0.01mm，保障安装后与床身基准面的贴合度，避免紧固后零件出现变形，影响支撑凹弧的位置精度。在实际使用过程中，该零件的支撑凹弧面会持续承受轴系转动带来的交变载荷，因此在结构设计时在立板与安装板的连接处设置了加强筋结构，提升整体刚性，减少切削受力时的变形量，保障轴系的回转精度，进而保证车床加工工件的尺寸精度与表面粗糙度。两侧凸台的高度设置为15mm，可为压盖提供足够的螺纹啮合长度，避免螺栓紧固时出现螺纹滑牙的问题，

　　凸台与凹弧面的连接处做了0.5mm的退刀槽设计，方便铣削加工时刀具退出，同时也能避免压盖安装时出现干涉，保证压盖与支撑面的紧密贴合。该零件的结构设计充分考虑了机床装配的工艺性与使用过程中的维护性，长圆孔的调节设计降低了床身加工的精度要求，减少了整机的制造成本，一体化的结构减少了装配环节的零件数量，提升了装配效率，同时结构刚性充足，可在车床长期满负荷运行的工况下保持支撑精度，减少设备维护调整的频次。
