回收塑料地板挤出成型模头结构设计

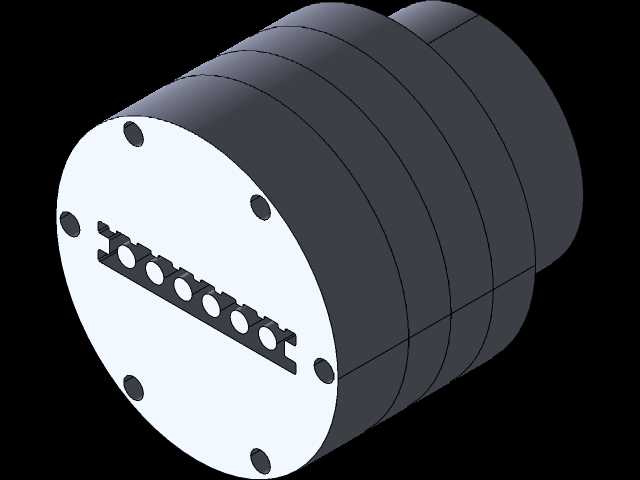

　　在再生塑料建材加工生产线里，这类模头是挤出成型段的核心功能部件，主要对接单螺杆或双螺杆挤出机的出料端，将熔融态的回收PE、PP混合物料通过特定流道均匀挤出，直接成型为定宽定厚的塑料地板坯料，适配废旧塑料回收再利用的建材生产场景，常见于中小型再生塑料加工厂的地板、型材生产线，可匹配不同挤出量的常规挤出设备，无需对原有生产线出料段做大幅改造即可换装。从结构设计逻辑来看，该模头采用多层叠合的圆柱式筒体结构，端面法兰通过圆周均布的内六角螺栓实现层间锁紧，这种叠层结构一方面方便加工内部流道的渐变型腔，降低深孔、异型流道的加工难度，另一方面也便于后续生产过程中清理流道内残留的焦料、杂质，减少设备停机维护的时间成本。

　　端面的成型出料口采用长条形窄缝设计，缝道内部设置多组均匀分布的阻尼分流槽，能够将螺杆推送过来的熔融物料在整个出料宽度方向上实现压力均布，避免挤出的坯料出现厚度不均、局部缺料、内应力集中的问题，保证成型后的地板坯料密度一致，冷却后翘曲变形量控制在建材使用要求范围内。安装边界上，模头尾部采用标准的法兰对接结构，可直接匹配常见挤出机的出料口法兰尺寸，端面定位止口的公差设计按照h7级精度加工，保证对接后无漏料问题；整体筒体的外径尺寸适配常规挤出模头的加热圈安装规格，可直接采购标准铸铝加热圈包裹筒体，实现熔融物料的温度维持，避免物料在流道内提前冷却固化。设计过程中重点考虑了回收物料的特性，因为回收塑料的熔融指数波动比全新料大，

　　流道的转角位置全部采用大圆弧过渡，没有直角死区，避免流动性差的回收料在死角位置长时间滞留出现热降解，影响成型产品的外观和力学性能；端面的螺栓孔位置避开了出料口的应力集中区域，锁紧时按照对角线顺序逐步加压，不会因为锁紧力不均导致模腔变形，出现出料缝隙宽窄不一的问题。实际生产使用时，该模头可通过更换不同厚度的出料口镶件，调整挤出地板的厚度尺寸，适配3mm到12mm厚度区间的常规塑料地板生产需求，不需要更换整个模头主体，能够降低生产企业的配件采购成本。模头的整体长度设计充分考虑了物料的压力降需求，流道从进料端的圆形截面逐步过渡到出料端的长条形窄缝截面，过渡段的压缩比设置在3.5:1，既能够保证物料充分塑化压实，

　　又不会因为压缩比过大导致挤出背压过高，增加挤出机的负载能耗。日常维护时，只需要拆开端面法兰的连接螺栓，即可逐层清理各层流道的残留物料，不需要将整个模头从挤出机上完全拆除，大幅缩短了换色、换料的停机时间，适配再生塑料加工企业频繁切换物料配方的生产特点。
