CA6140机床用分割条形安装导轨结构

　　在普通卧式车床的进给系统防护与导向辅助结构设计中，这类长条形分割结构件常被布置在床身与溜板的衔接间隙位置，承担着切屑遮挡、滑动导向辅助以及安装基准定位的多重作用。从实际加工场景来看，CA6140作为应用范围极广的普通卧式车床，日常加工钢件、铸铁件时会产生大量带状或崩碎状切屑，一旦切屑落入床身导轨与溜板的配合缝隙，很容易造成导轨面划伤、进给阻尼增大，长期积累还会加剧导轨磨损，直接影响加工件的形位公差精度，这类条形构件的核心作用之一就是在溜板往复移动过程中，持续遮挡床身外露的导轨间隙，阻挡切屑、切削液飞溅进入导轨配合面。

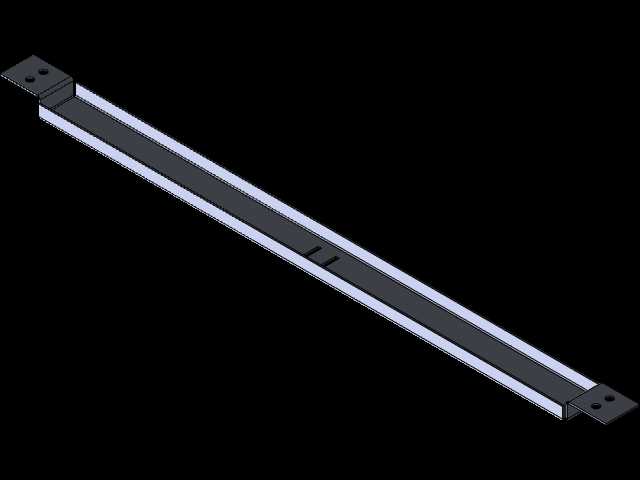

　　从结构设计思路上看，该构件采用等截面长条形主体搭配两端安装耳座的形式，主体部分做了分层结构设计，外层为平整的挡屑面，内层设置有与床身安装基面贴合的定位台阶，两端的安装耳座上预制了沉头安装孔，安装时沉头螺栓穿过孔位将构件固定在床身侧基面，螺栓头沉入沉孔内不会突出构件表面，避免与溜板侧的移动部件发生运动干涉。构件主体沿长度方向设置的分段式卡槽，是为了适配溜板侧配套的刮屑板安装，刮屑板的卡舌可嵌入卡槽内，随溜板移动时持续刮除构件表面附着的切屑与切削液残留，避免杂物被带入滑动配合区域。

　　从安装边界与尺寸适配角度来说，这类构件的长度需要匹配CA6140车床床身的可防护行程，两端安装耳座的孔位中心距严格对应床身侧基面的预制螺纹孔位置，安装后构件上表面与床身导轨面的平行度公差需要控制在0.02mm/全长范围内，否则会导致刮屑板与构件表面接触压力不均，出现局部漏屑或者刮屑板过度磨损的问题。构件的宽度设计需要完全覆盖导轨侧方的防护间隙，同时不能超出床身侧方的安装空间，避免与车床的进给箱、托架等周边部件产生位置冲突。构件的厚度方向做了轻量化的减重槽设计，在保证整体刚性的前提下降低了零件自重，减少安装时的螺栓承重，同时也能降低材料成本。

　　在实际使用场景中，这类构件除了基础的挡屑作用，还能作为辅助导向基准，当溜板快速移动时，构件侧面的导向面可与溜板侧的导向滑块形成辅助配合，分担主导轨的侧向受力，尤其是在车削长轴类零件、刀具承受较大径向切削力时，辅助导向结构能有效降低溜板的侧向振动，提升加工过程的稳定性。构件表面做了发黑处理，具备基础的防锈能力，可适应车间内多切削液、多油污的使用环境，日常维护时仅需定期清理表面附着的切屑，检查安装螺栓的紧固状态即可，维护成本极低。

　　从建模逻辑来看，绘制该类零件时需要先确定两端安装孔的定位尺寸，以安装孔中心为基准拉伸主体轮廓，再依次加工沉孔、减重槽、卡槽等特征，所有棱角位置都做了R0.5的圆角处理，避免安装和使用过程中锐边划伤操作人员，同时也能减少应力集中，提升零件的抗疲劳强度。需要注意的是，主体部分的直线度公差需要严格控制，若长条形主体出现弯曲变形，安装后会导致刮屑板卡滞，甚至阻碍溜板的正常进给移动，因此建模时需要明确直线度、平行度等形位公差要求，为后续的加工和检验提供明确依据。
