CA6140车床用辐条式传动盘结构设计

项目分类:机床 发布时间:2023-09-05 ID:710312
  • CA6140车床用辐条式传动盘结构设计

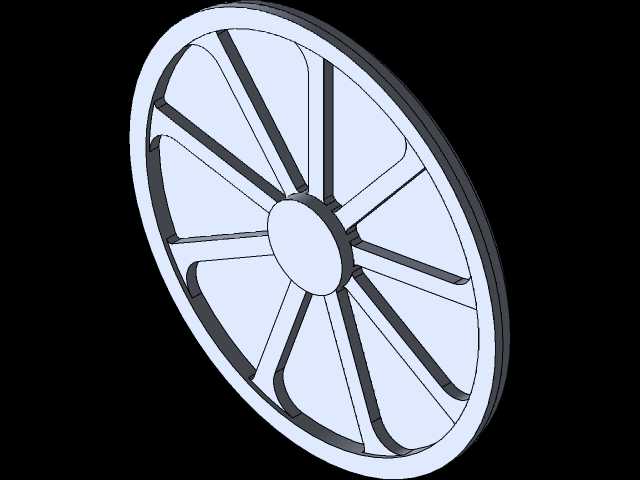

  在普通卧式车床的主轴传动系统中,盘类回转零件承担着扭矩传递、运动换向、转速切换的核心作用,本次设计的辐条式传动盘,主要适配CA6140系列普通车床的主轴箱输出端,用于连接主轴与卡盘连接座,将主轴输出的额定扭矩平稳传递至工件装夹机构,保障车削加工过程中回转运动的同轴度与动平衡精度。从实际加工场景来看,CA6140车床常承担轴类、盘类零件的粗车、精车、车螺纹、切槽等工序,加工过程中传动盘需要承受断续切削带来的冲击载荷,以及不同切削参数下的交变扭矩,因此结构设计上优先兼顾刚性与减重需求,避免大质量实心盘带来的主轴启动惯性过大、空转能耗偏高的问题。设计初期先确定核心安装边界:传动盘中心的安装孔与主轴轴颈采用H7/k6过渡配合,

  孔内设计单键槽用于周向固定,传递额定扭矩时避免键连接出现应力集中;盘体外缘设计有定位止口,与卡盘连接座的止口配合精度控制在H8/h7,保障装夹后卡盘的回转中心与主轴轴线重合,径向圆跳动误差控制在0.02mm以内,满足精车工序的形位公差要求。辐条结构采用对称式10辐布局,每根辐条的截面为变厚度设计,靠近轮毂位置厚度更大,向轮缘方向逐渐平滑过渡,这种设计一方面可以优化应力传递路径,让切削冲击产生的应力从轮缘沿辐条均匀分散到轮毂位置,避免局部应力集中导致的辐条断裂;另一方面相比等厚度辐条,变厚度设计可以在同等刚性前提下降低整体质量,减少主轴启停时的惯性冲击,延长主轴轴承的使用寿命。二维工程图绘制阶段,采用直线工具绘制辐条的轮廓线,

  配合智能尺寸标注逐一约束各部分尺寸:轮毂外径、辐条宽度、轮缘厚度、安装孔直径、键槽宽度与深度、止口的直径与深度等尺寸均标注公差要求,形位公差部分标注安装孔相对于止口端面的垂直度、止口圆柱面相对于安装孔轴线的同轴度,以及轮缘端面的平面度,确保加工完成后零件的装配精度符合车床的装配技术要求。三维建模过程中,先绘制中心轮毂与轮缘的回转截面,通过旋转特征生成基础回转体,再绘制单根辐条的截面轮廓,通过拉伸特征生成单根辐条后,利用圆周阵列功能绕中心轴线阵列生成全部辐条,之后对辐条与轮毂、轮缘的连接位置做圆角过渡处理,避免直角位置的应力集中,最后通过软件的质量属性、体积、表面积计算功能验证结构参数,确保零件质量控制在合理区间,

  既不会因质量过大增加主轴负载,也不会因壁厚过薄导致刚性不足,在大切深粗加工时出现形变。实际装配时,该传动盘通过主轴轴肩定位,配合锁紧螺母实现轴向固定,安装后需要进行动平衡测试,在轮缘的指定位置做去重处理,确保高速回转时的振动量控制在允许范围内,避免加工时出现振纹影响工件表面质量。在日常设备维护中,该传动盘的辐条间隙可以方便检修人员观察主轴后端的润滑情况,也便于清理加工过程中渗入主轴箱的切屑,相比实心盘结构更便于日常维保操作。针对车床加工中常见的过载工况,辐条结构还具备一定的过载保护特性,当切削扭矩超过设计阈值时,辐条会先发生形变甚至断裂,避免扭矩直接传递到主轴导致主轴弯曲或者齿轮打齿,降低设备故障后的维修成本。
