CA6140车床配套水培滚筒箱体结构

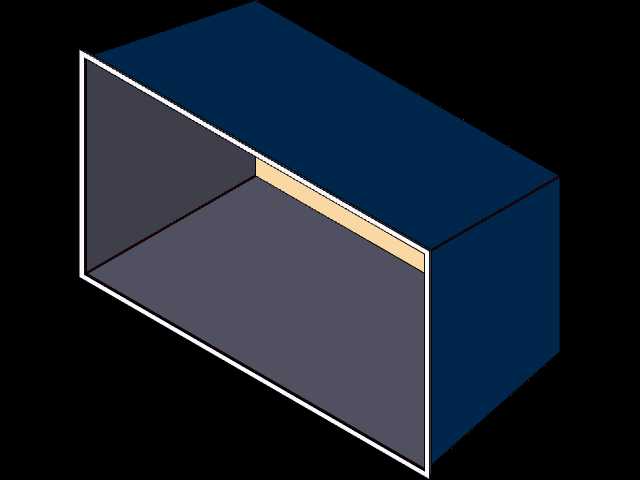

　　该结构为适配CA6140车床加工工序配套的水培滚筒容纳箱体，从实际机加工生产场景来看，这类箱体主要用于车床工序间工件流转过程中的临时储放、水基介质浸润处理，适配CA6140普通车床加工小型轴类、盘类零件后的工序间暂存需求，可在箱体内部盛放防锈水基溶液，将加工完成的待周转工件放置于腔体内，避免加工后裸露的金属表面在车间流转过程中产生浮锈，同时也可承接车床加工时带出的少量切削液滴落，保持工位周边整洁。从结构设计思路来看，整体采用开放式敞口矩形腔体布局，腔体侧壁采用等厚薄板拼接结构，顶部敞口边缘做了外翻折边强化处理，可提升整体侧壁的抗形变能力，避免长期盛放液体、堆放工件时出现侧壁外鼓变形的问题；腔体内部底面做了微小坡度设计，

　　坡度朝向腔体一侧的预留排液口位置，方便后期更换溶液、清理腔体积渣时液体能够完全排空，减少残留积液带来的锈蚀隐患。外形尺寸方面，整体长宽高比例适配CA6140车床的侧边安装空间，安装边界预留了与车床床身侧边支架连接的固定孔位，安装时可直接通过螺栓固定在车床床身的侧挂支架上，不需要额外占用车间地面通道空间，安装位置距离车床操作位的距离控制在操作人员伸手可及的范围，操作人员完成零件加工后可直接将工件放入腔体内，不需要转身长距离移动，符合人机工程学的工位布局要求。结构细节上，敞口位置的内侧设置了一圈限位凸台，可适配配套的滚筒托架安装，托架可直接搭放在凸台上，将水培滚筒架设在腔体内部，滚筒下半部分浸入腔体内的溶液中，上半部分露出敞口位置，

　　方便取放工件；滚筒与托架的配合间隙控制在合理范围，转动时不会与箱体内壁产生剐蹭，同时也能保证滚筒表面能够充分接触溶液，实现工件表面的均匀浸润。从实际使用功能来看，该箱体除了作为水培滚筒的容纳基座外，也可单独作为工位储液槽使用，在不需要安装滚筒时，可直接在腔体内放置清洗篮，对加工完成的小型零件进行初步除屑清洗，腔体的板材厚度经过受力核算，满载液体和工件时的整体形变量控制在机加工工位允许的范围内，不会因为长期承重出现焊缝开裂、底板变形渗漏的问题。结构建模过程中，对板材拼接的焊缝位置做了简化处理，保留了安装连接所需的所有孔位、凸台、限位结构的尺寸细节，可直接用于后续的加工出图、工装适配验证，也可作为CA6140车床工位布局优化的参考模型，帮助设计人员核算工位空间占用、操作路径合理性，在实际生产线布局调整时，可基于该模型快速调整安装位置、适配不同尺寸的配套滚筒，不需要重新进行基础结构的建模测绘。
