十字滑台对位位移检测传感器结构

　　在机床加工、自动化装配、精密检测工位的对位作业场景中，这类集成在十字滑台模组上的对位传感器，承担着执行端位置实时反馈、坐标校准、对位偏差补偿的核心作用，区别于独立外置的检测元件，该结构将检测功能与滑台传动本体做了集成化设计，能大幅缩减设备安装空间，减少外置传感器的布线与调试工作量。从实际使用场景来看，这类结构常应用在CA6140这类普通车床的数控改造工位、小型非标自动化点胶/贴片设备的XY轴执行端，或是工装夹具的微调对位环节，当滑台沿X、Y两个垂直方向做直线进给时，传感器可实时捕捉滑块的实际位移量，将机械位移量转化为可被控制系统识别的信号，避免传动间隙、丝杠磨损带来的进给误差，保证工位对位精度控制在允许公差范围内。

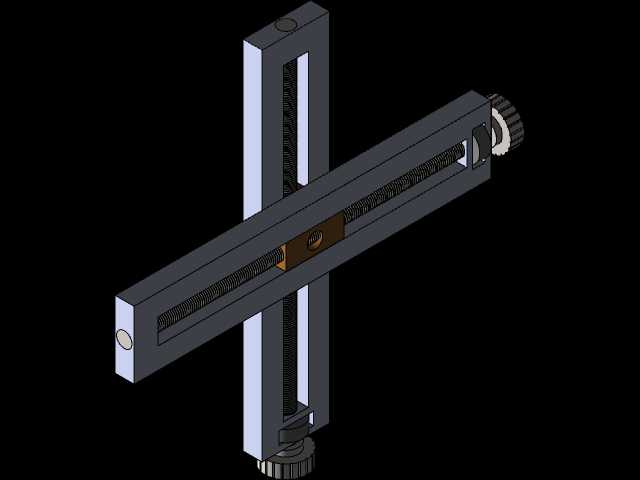

　　从结构设计思路来看，该结构采用十字交叉布置的两根直线滑台作为安装载体，两根滑台均采用矩形铝合金型材作为主体框架，型材内部加工有贯通的安装腔，腔体内布置梯形丝杠传动副，丝杠两端通过深沟球轴承支撑在型材端盖上，其中一端伸出端盖连接手动调节旋钮，可通过手动旋转实现滑块的粗调定位，滑块与丝杠螺母做刚性连接，同时滑块两侧与型材内腔的导向面配合，限制滑块的转动自由度，保证直线运动的平顺性。传感器的检测元件并非外置安装，而是集成在滑块与型材的配合间隙处，沿滑台全行程布置检测栅格，无需额外预留传感器安装支架的位置，也避免了外置传感器容易被切削液、金属碎屑污染的问题，适配机床加工区域多油污、多碎屑的恶劣工况。

　　从安装边界与尺寸适配角度来说，单根滑台的型材截面采用等边长矩形设计，两根滑台十字交叉连接时，其中一根滑台的滑块与另一根滑台的型材背部做刚性连接，连接位置设置有定位销孔与螺栓过孔，安装时可先通过定位销完成两根滑台的垂直精度校准，再通过螺栓锁紧，保证X、Y轴的垂直度公差满足检测精度要求。单根滑台的有效行程根据型材内腔的丝杠长度确定，两端设置有硬限位挡块，避免滑块超程脱出，传感器的检测行程与滑台有效行程完全匹配，不存在检测盲区，安装时整体结构可通过型材端部的安装孔直接固定在设备机架或是工装基板上，不需要额外设计转接板，整体安装厚度控制在较小范围内，适合安装空间局促的工位改造场景。

　　从功能特性层面来说，该对位传感器结构可同时反馈两个轴向的实时位置，在手动调节滑台位置时，传感器可实时输出当前坐标值，方便操作人员快速对位到目标位置，在接入自动控制系统时，也可将位置信号接入闭环控制回路，配合伺服驱动实现自动对位补偿。结构本身的传动部分采用半封闭设计，型材的导向缝隙处设置有防尘毛毡，可阻挡大部分金属碎屑、灰尘进入传动腔，延长丝杠与滑块的使用寿命，传感器的检测元件做了密封处理，可耐受常规的切削液飞溅、车间油污环境，不需要额外做防护处理。在实际调试过程中，该结构不需要复杂的参数校准，安装固定后仅需做一次行程零点标定即可正常使用，相比外置的光电式对位传感器，抗干扰能力更强，不会因为车间内的光线变化、金属碎屑遮挡出现误判，稳定性更适合机床加工类的复杂工业场景。

　　在结构细节处理上，滑台的旋钮端做了滚花处理，手动调节时摩擦力足够，不会出现打滑问题，滑块上设置有标准的螺纹安装孔，可直接固定工装夹具、执行元件等负载，不需要额外加工连接孔。传感器的走线从型材端部的出线孔引出，沿型材背部的走线槽布置，不会与运动部件产生干涉，布线整齐也方便后期维护。两根滑台的连接位置做了加强处理，避免长期负载下连接位置出现形变，影响两个轴向的垂直度，进而影响检测精度。整体结构没有采用复杂的特殊零件，所有型材、丝杠、轴承、紧固件均采用标准件，后期维护更换配件成本低，也方便设计人员根据实际工位的行程需求，快速改型调整滑台长度，适配不同的作业范围要求。
