DTarc1100款自行车碟刹花鼓结构设计

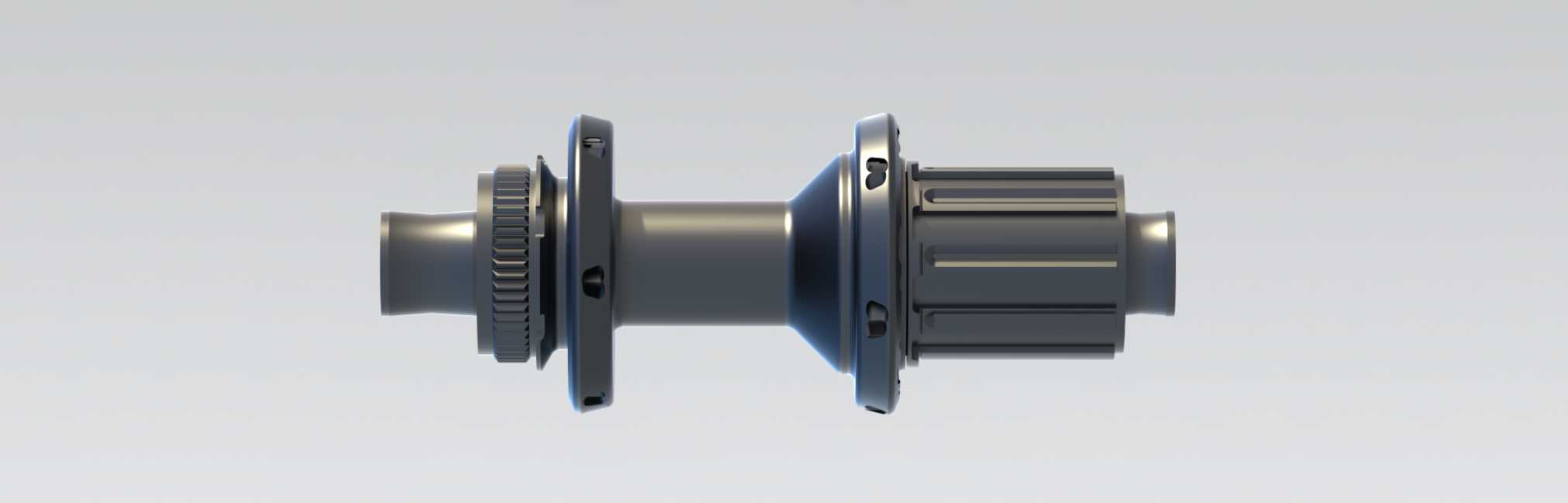

　　碟刹花鼓作为自行车轮组的核心承载传动部件，直接决定轮组转动顺滑度、制动响应效率与整车负载能力，在山地越野、长途骑行、日常通勤等不同骑行场景中，花鼓的结构可靠性都是轮组性能的核心支撑。这款碟刹花鼓采用双侧法兰对称布局，法兰盘上预留标准辐条编圈孔位，孔位分布遵循等角度圆周排布原则，适配常规交叉编法的辐条安装需求，编圈后可均匀传递轮组径向与侧向载荷，避免辐条应力集中导致的断裂或轮组偏摆。花鼓中部的主轴安装腔为同轴贯通结构，腔体内径适配常规工业级轴承安装尺寸，轴承位的公差设计采用过渡配合标准，既保证轴承压装后的定位牢固性，又避免过盈量过大导致的轴承内圈变形、转动阻尼升高问题。

　　花鼓一侧为碟刹安装座，采用国际标准六钉锁孔布局，安装面的平面度公差控制在0.02mm以内，可适配主流规格的碟刹盘片安装，安装后碟片与花鼓轴线的垂直度偏差极小，能有效减少制动时的碟片蹭刹、制动抖动问题，保证制动过程的线性输出。另一侧为塔基安装结构，塔基外壳设计有多道等距分布的卡槽，适配主流卡式飞轮的安装定位，卡槽的角度与深度经过反复校核，飞轮安装后可实现周向完全锁止，大扭矩踩踏传动时不会出现飞轮打滑、卡槽崩裂的问题；塔基内部预留棘轮棘爪结构安装空间，可适配多速别飞轮的传动需求，实现踩踏动力的单向传递，滑行时塔基随飞轮空转不会带动曲柄转动。

　　从安装边界来看，这款花鼓的开档尺寸适配常规山地车与公路车的车架后叉安装间距，两端轴头的锁紧结构兼容快拆杆与桶轴两种安装方式，可适配不同规格的车架与前叉安装需求，无需额外改装即可直接替换同规格的原厂花鼓。花鼓壳体采用变径流线型设计，中部主体直径大于两端轴颈，在保证整体结构强度的前提下尽可能削减冗余壁厚，降低花鼓自身重量，同时壳体表面的过渡圆角设计可减少应力集中点，在颠簸路面承受冲击载荷时不会出现壳体开裂问题。

　　在结构设计过程中，需要重点校核法兰盘根部的抗弯强度，辐条拉力与路面冲击都会在法兰根部形成交变弯曲应力，因此法兰与主体衔接处采用大圆角过渡，同时通过有限元分析模拟不同载荷下的应力分布，将最大应力值控制在材料许用应力范围以内。塔基与花鼓主体的衔接部位采用花键配合结构，保证扭矩传递过程中两者不会出现相对转动，配合部位的密封槽可安装橡胶密封圈，阻挡骑行过程中的泥水、沙尘进入花鼓内部轴承腔，延长轴承与内部棘轮结构的使用寿命。

　　实际装车使用时，这款花鼓的转动阻尼经过优化，轴承预紧力调整到合理区间，既不会出现轴向窜动，又能保证空转时的顺滑度，长距离骑行时不会因为预紧力过大导致轴承发热、润滑脂失效。碟刹侧的受力路径经过优化，制动时碟片产生的制动力可通过安装座直接传递到花鼓壳体，再通过辐条分散到整个轮组，不会在局部形成过大的应力集中，高强度制动时也不会出现花鼓变形的问题。塔基的棘轮结构啮合角度设计合理，踩踏时的啮合间隙极小，发力时不会出现明显的虚位，摇车加速时动力传递直接，不会因为间隙问题产生踩踏卸力。对于轮组组装从业者来说，这款花鼓的尺寸参数完全遵循行业通用标准，编圈、安装碟片与飞轮的过程无需额外定制配件，可直接使用常规工具完成组装调试，后期维护时也可直接替换同规格的轴承、棘轮等易损件，降低长期使用的维护成本。
