CA6140车床DT中锁环形锁紧结构件

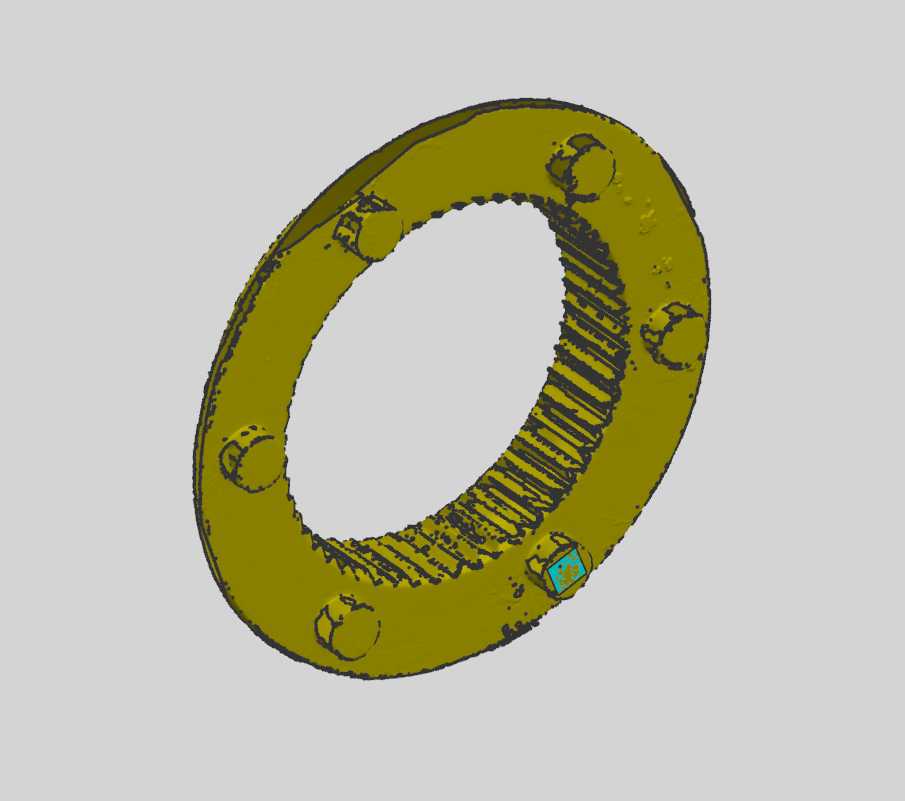

　　在普通卧式车床的主轴箱传动链路里，这类环形锁紧件承担着主轴档位轴向定位、防止运转过程中齿轮套轴向窜动的核心作用，很多一线机加工从业者在检修CA6140车床主轴箱时，都会碰到这类装在滑移齿轮侧端面的锁紧零件——它不像齿轮、轴类零件那样有直观的传动特征，却直接决定了车床挂档的稳定性，一旦锁紧失效，切削过程中很容易出现脱档、打齿的故障，直接影响加工精度甚至造成传动件报废。从结构上看，这个零件整体为带均匀安装凸台的环形结构，内圈加工有连续的细齿结构，这些内齿并不是用来传递扭矩的传动齿，而是和轴上的定位卡槽配合实现周向防转，外圈均匀分布的几个沉孔凸台，是用来穿装固定螺钉，将整个锁紧环固定在齿轮端面的安装位上，环体上预留的小尺寸卡位槽，

　　是用来嵌入弹性定位销，实现轴向位置的锁止，避免锁紧环随齿轮转动时出现周向滑移。做这类零件的三维建模时，首先要确认的是安装边界尺寸：内孔直径要和配套的轴套外径保持0.02-0.05mm的间隙配合，既不能间隙过大造成锁紧环晃动，也不能间隙过小导致装配时卡滞；外圈的安装凸台分布圆直径，要和对应齿轮端面的螺纹孔分布圆完全同轴，凸台的沉孔深度要保证螺钉拧紧后端面不高出环体平面，避免和相邻的转动零件发生刮蹭。很多新手建模时容易忽略的是内齿的齿形角度，这类锁紧用的细齿不是传动渐开线齿，而是小角度的三角尖齿，齿顶做了微小的倒角处理，目的是让定位销卡入时能顺利滑入齿槽，同时在承受轴向冲击力时不会出现齿根断裂的问题。从实际应用场景来看，

　　这类锁紧件长期工作在主轴箱的润滑油浸泡环境里，运转时承受的是间歇性的轴向冲击力，尤其是车床在重切削、主轴正反转切换的瞬间，锁紧环要承受齿轮套传递过来的轴向窜动力，所以环体的厚度设计要兼顾强度和安装空间——厚度过薄会导致受力变形，厚度过大则会挤占主轴箱内本来就紧凑的轴向安装空间，导致相邻齿轮的安装位置偏移。建模过程中处理外圈凸台的时候，要注意每个凸台和环体的衔接处做R0.5的圆角过渡，避免热处理时出现应力集中开裂的问题，那个带青色标记的小卡位槽，位置要和其中一个安装凸台保持固定的角度对应，方便装配时快速对位，不用反复调整角度找正定位销的位置。很多维修场景下，原厂的锁紧件磨损后，配件采购周期长，

　　就可以通过扫描逆向的方式获取零件的三维数据，再根据实际磨损量做尺寸修正，直接加工替换件，比单纯靠卡尺测绘的精度要高很多，尤其是内齿的齿距、齿形角度这些靠常规量具很难测准的特征，扫描数据能更准确还原原始设计的参数。做结构校核的时候，要重点验算环体在最大轴向冲击力下的变形量，内齿的齿根弯曲强度要满足主轴满负荷切削时的受力要求，安装螺钉的孔位要和齿轮端面的螺纹孔完全对正，不能出现孔位偏移导致装配时螺钉别劲的问题，环体的两个端面要保证平行度在0.01mm以内，不然锁紧后会出现端面跳动，带动齿轮出现偏摆，影响传动平稳性。这类零件虽然外形看起来简单，没有复杂的曲面特征，但每一处尺寸的公差配合都直接影响整个主轴箱的运转可靠性，建模时不能只看外形轮廓，要结合它在整个传动系统里的安装位置、受力状态去核对每一个结构的设计合理性，比如内齿的齿深不能过深，不然会削弱环体的整体强度，也不能过浅导致定位销卡入量不足，容易出现脱锁的问题；外圈的凸台高度要刚好让螺钉头沉入，不能突出环面，不然旋转时会蹭到主轴箱内壁或者相邻的隔套。
