这款把立针对自行车OD2规格前叉舵管设计,核心作用是完成车把与前叉舵管的刚性连接,传递骑行过程中的转向操控力矩,是自行车操控系统里直接影响骑行手感与转向精度的关键结构件。从实际骑行场景来看,不管是公路竞速骑行过程中高频的小幅转向修正,还是越野骑行里应对颠簸路面的大角度转向操作,把立的结构刚性、安装匹配度都直接决定操控响应的及时性,一旦连接结构出现旷量或者刚性不足,不仅会出现转向虚位,极端工况下还可能引发结构失效带来骑行风险。
设计过程中首先锁定的是安装边界尺寸,适配的舵管夹持直径为OD2标准规格,把立自身的中对中长度设定为100mm,这个长度在公路车、砾石车的骑行几何里属于兼顾操控灵活性与巡航舒展性的常用区间,既不会因为长度过短导致转向过于灵敏增加高速骑行的操控负担,也不会因为长度过长让低速转向、过弯操控变得迟钝。初始设计阶段的壁厚设定为1.7mm,抬升角度设定为16度,这个角度设定可以适配多数休闲竞速、长途骑行的骑姿需求,帮助骑行者获得更舒展的上半身姿态,减少长时间骑行的腰颈负担。

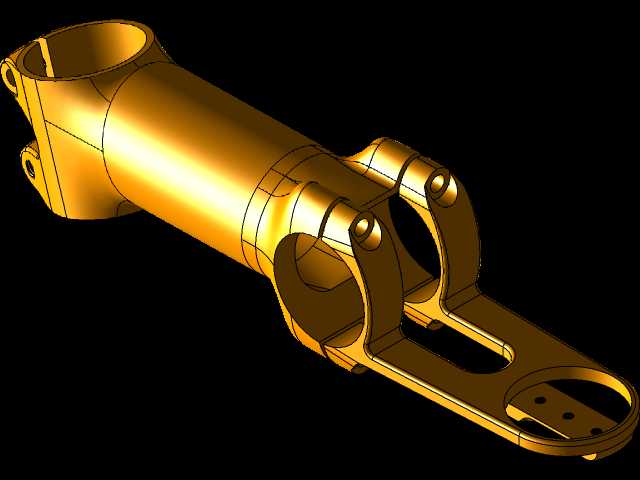

建模过程中采用了缝合缝反推的建模逻辑,从夹持结构的缝宽配合公差反向推导整体结构的形变余量,因为把立的夹持结构依靠螺栓锁紧产生的抱紧力固定舵管与车把,缝合位置的间隙设计直接决定锁紧后的抱紧力分布,如果间隙设计不合理,要么会出现锁紧力不足导致车把、舵管打滑,要么会因为局部应力集中在锁紧过程中造成结构开裂。初始方案的壁厚设定在后续验证中发现存在刚性不足的问题,1.7mm的壁厚在模拟大载荷转向力矩输入时,夹持端会出现超出允许范围的形变,这类形变如果出现在实际使用中,不仅会影响转向精度,长期交变载荷作用下还会出现金属疲劳断裂的风险,因此该版本作为建模过程中的练习方案留存,用于验证缝合结构建模逻辑、壁厚与刚性的对应关系,并不适用于直接加工或者3D打印制作实物——尤其是金属3D打印工艺下,这类壁厚不足的结构如果没有经过后续的热处理、表面强化工序,内部残留的打印应力会进一步降低结构强度,使用过程中出现脆性断裂的概率会大幅提升。

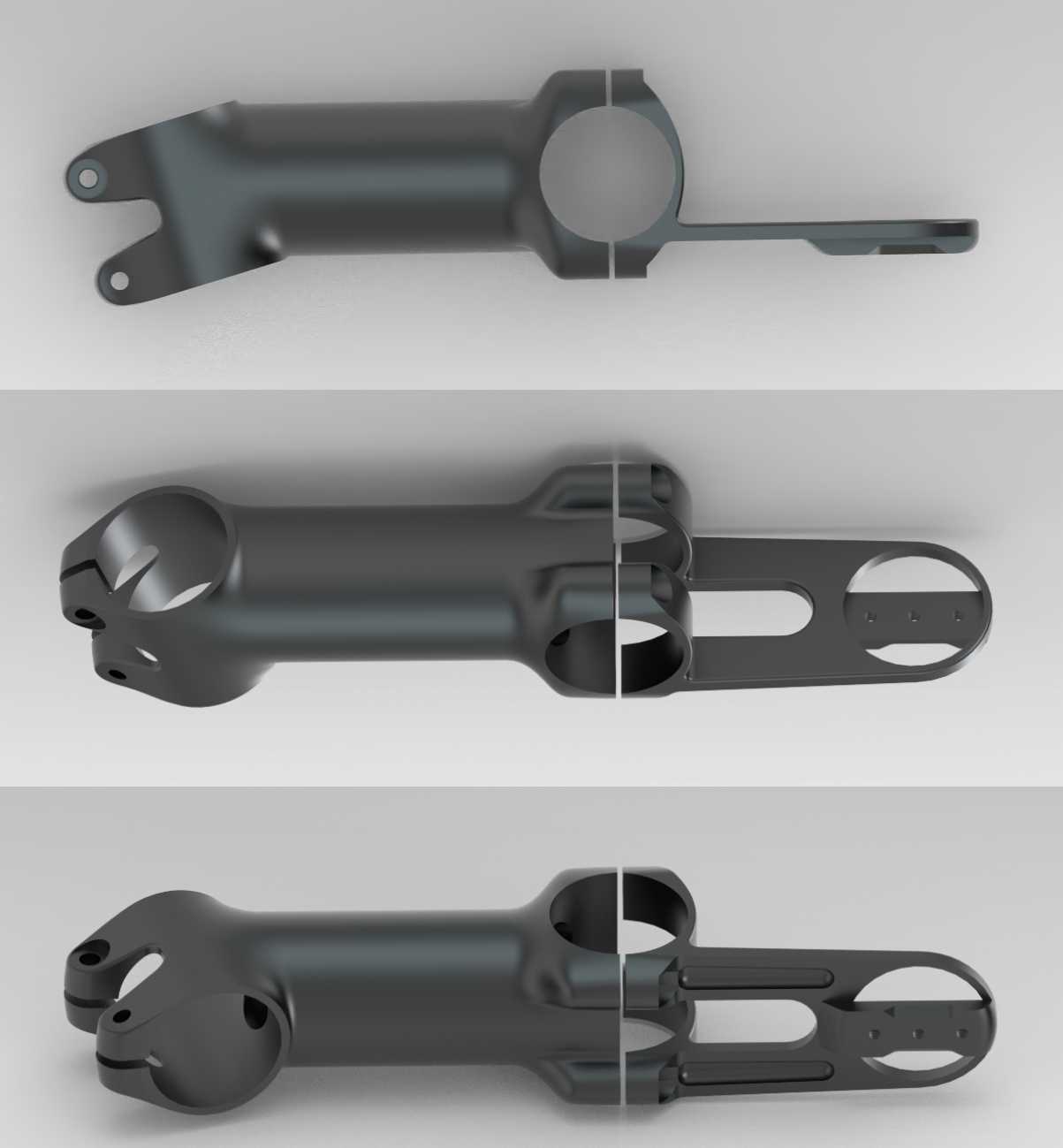

从结构外形来看,这款把立采用了一体流线型的外形设计,车把夹持端与舵管夹持端之间的连接段做了平滑过渡处理,既可以减少骑行过程中的风阻,也能避免应力集中在两个夹持端的衔接位置。前端的车把夹持位采用了对开式的锁紧结构,配合对应的锁紧螺栓可以均匀抱紧车把横管,后端的舵管夹持位同样采用开口锁紧结构,开口位置的缝宽在锁紧前预留了合理的压缩余量,保证螺栓锁紧后可以均匀抱紧舵管,不会出现局部应力过大压伤碳纤舵管或者金属舵管的情况。安装边界上,除了核心的两个夹持直径、把立长度、抬升角度之外,螺栓安装孔的位置、沉头深度都做了对应标准件的适配,保证常规规格的把立锁紧螺栓可以顺利安装,不需要额外定制紧固件。
对于结构设计从业者来说,这类连接件的设计核心从来不是外形的炫酷程度,而是夹持力的均匀分布、结构刚性与重量的平衡、安装公差的合理预留。很多入门设计者在做把立类零件建模时,往往只关注外形的曲面流畅度,忽略了锁紧缝合位置的间隙设计、壁厚对应的刚性冗余,最后做出来的产品要么装不上,要么用几次就出现结构变形甚至断裂。这个建模过程中通过缝合缝反推整体结构的思路,其实可以沿用到所有带抱紧夹持结构的零件设计中,先确定锁紧需要的最小缝宽、最大允许形变值,再反向推导连接段的壁厚、过渡圆角,最后再做外形的流线优化,才能保证设计出来的结构既满足外观需求,又能达到实际使用的强度要求。另外在设计这类骑行零件时,还要考虑不同材质的适配性,如果是适配碳纤维舵管、碳纤维车把的版本,夹持位置的抱紧力上限有严格要求,这时候结构的形变区间就要做更精准的控制,不能一味追求高刚性导致夹持力超过碳材的承受极限,造成碳管开裂;如果是适配金属舵管、金属车把的版本,则可以适当调整壁厚,在重量和刚性之间找到更合适的平衡点。
