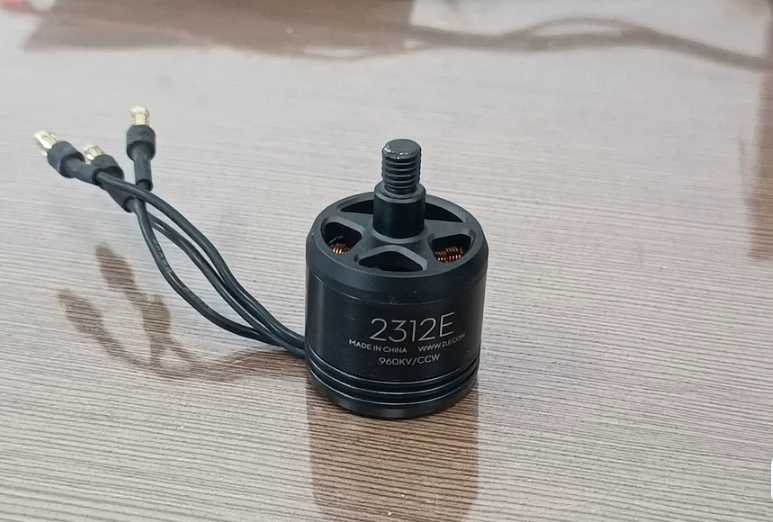

大疆2312无刷动力电机三维结构

　　该动力部件属于多旋翼无人机的核心动力输出单元，适配450、550轴距级别的多旋翼飞行平台，是整套E305动力系统的核心执行部件，主要作用是将飞控输出的电调驱动信号转化为旋翼的旋转机械能，为整机提供升力与姿态调整所需的扭矩输出。从实际应用场景来看，这类电机广泛覆盖消费级航拍无人机、入门级行业巡检无人机、教学实训无人机平台的动力配置场景，在日常作业中需要持续承受变转速工况下的扭矩波动，同时兼顾轻量化与散热需求，适配10寸左右规格的螺旋桨使用，在标准起飞重量下可维持稳定的动力输出冗余，应对常规风场扰动下的姿态修正需求。

　　从结构设计思路来看，该电机采用外转子结构布局，转子外壳直接集成螺旋桨安装位，省去了传统内转子电机的传动输出轴套结构，有效降低了动力传递路径上的能量损耗，同时转子外壳自带多道散热鳍片结构，在转子随螺旋桨同步旋转的过程中，可带动周边空气形成定向气流，直接带走定子绕组工作产生的热量，避免长时间满负荷运转下的绕组退磁问题。定子部分采用高牌号硅钢片叠压成型，绕组采用多股并绕的漆包线工艺，兼顾低内阻与高槽满率，在相同输入功率下可获得更高的扭矩输出效率，出线端采用带屏蔽层的硅胶线材，搭配镀金香蕉插头，可降低大电流工况下的接触电阻，同时线材外层的硅胶材质可耐受飞行过程中的高低温环境变化，避免线材老化开裂导致的供电故障。

　　从安装边界与尺寸配合来看，电机底座采用标准的16mm孔距安装孔位，适配多数主流多旋翼机架的电机安装座设计，安装时仅需通过4颗M3规格的内六角螺丝即可完成固定，安装面设计有定位凸台，可快速对齐机架安装位的中心轴线，避免安装偏心导致的高速旋转动平衡问题。电机顶部的螺旋桨安装轴采用标准螺纹规格，搭配自带的锁紧螺母可快速完成螺旋桨的固定，螺纹旋向与电机旋转方向匹配，在电机运转过程中可实现螺母的自锁紧，避免高速旋转下的桨叶松脱风险。整机的径向尺寸控制在28mm左右，轴向长度不含出线端为23mm，在同级别动力电机中属于紧凑化设计，可降低机架支臂的迎风面积，减少飞行过程中的空气阻力。

　　从功能特性来看，该电机的KV值适配3S-4S规格的锂聚合物电池，在搭配对应规格电调的情况下，单电机最大持续拉力可达到800g以上，在四轴布局的450轴距机架上，整机最大起飞重量可控制在1.5kg以内，预留足够的动力冗余应对机动飞行与突发风切变。电机内部采用双轴承支撑结构，上下两个高精度深沟球轴承可承受径向与轴向的复合载荷，在高速旋转过程中维持转轴的回转精度，降低运转过程中的振动传导，避免振动传递至飞控与云台部件影响航拍成像稳定性。端盖部分采用高强度工程塑料材质，在保证结构强度的同时降低整机自重，出线端的线材做了防拉扯加固设计，在装机布线过程中可承受一定的拉拽力，避免线材与定子绕组的连接点脱落。

　　在三维建模过程中，需要重点关注电机安装孔位的位置度公差、转轴轴线与安装面的垂直度公差，这些参数直接影响后续装机的动平衡表现；同时需要还原转子外壳的散热槽结构、定子绕组的排布间隙、出线端的接头尺寸，确保模型在做虚拟装配时可与机架、电调、螺旋桨等周边部件完成精准干涉检查，为后续的整机动力匹配仿真提供准确的模型基础。对于结构设计从业者而言，这类外转子无刷电机的建模逻辑可延伸至多数小型航模动力部件的设计过程中，重点平衡散热效率、结构强度、自重三者的关系，在有限的尺寸边界内最大化动力输出效率，同时兼顾安装维护的便捷性，降低现场作业中的部件更换难度。
