四轴步进电机控制器铝箱结构设计

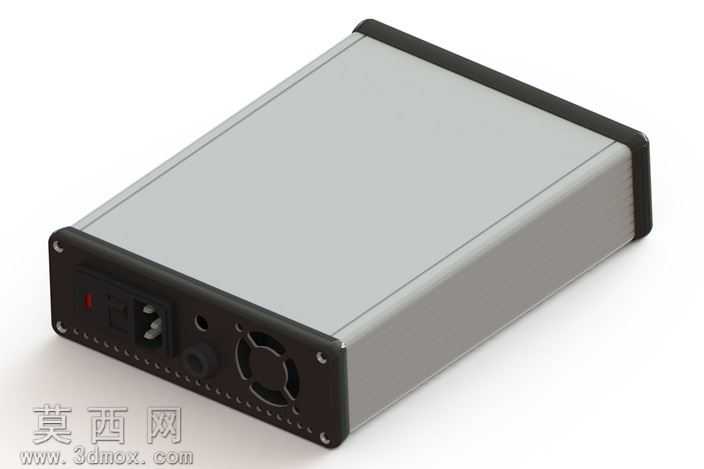

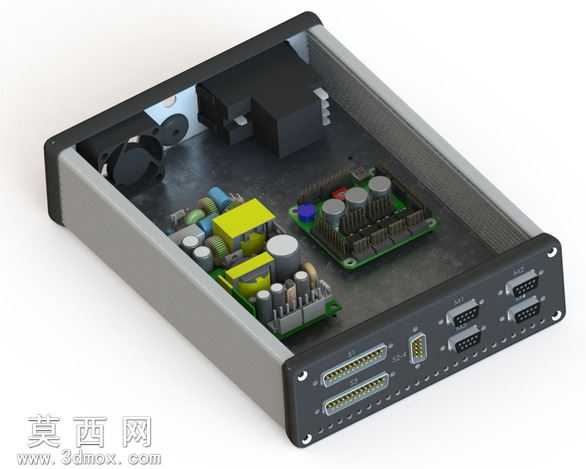

本作品为四轴步进电机控制器的箱体集成三维设计，建模阶段依托SolidWorks完成全参数化结构搭建，首先对哈蒙德1455系列挤压铝箱的基础型材轮廓进行精准还原，提取铝挤壳体的壁厚、侧边卡槽、端部安装孔位等核心尺寸，构建出可参数化调整的箱体基体模型。建模过程中严格遵循工控设备的电磁兼容与装配逻辑，将160瓦电力供应模块、四轴步进驱动电路板、滤波电容组、散热风扇等核心元器件按照实际电气布局进行1:1比例排布，预留出元器件之间的安全爬电距离与走线空间。材质渲染阶段，对铝挤箱体赋予哑光银白金属材质，还原铝合金挤压成型后的细腻磨砂质感，对内部电路板赋予FR-4环氧板基材材质，搭配不同色号的阻焊层区分功能区域，对电容、电感、接插件等电子元器件分别赋予对应塑料、金属、陶瓷材质，还原真实元器件的表面光泽与质感，前面板的DB接口、D-sub接口、高密度接插件均按照工业接插件的实际外观建模，赋予镀镍金属材质与黑色塑料基座材质，清晰呈现接口的针脚排布与安装定位。结构设计上重点考量装配合理性，箱体端部的黑色端盖设计有嵌入式安装卡扣与螺丝固定孔位，可与铝挤型材侧边卡槽紧密配合，内部电路板设计有独立的安装柱定位结构，避免电路板与铝制箱体直接接触造成短路，电源模块区域预留散热风扇安装位，通过仿真模拟空气流通路径，确保160瓦供电模块长时间工作的散热需求。设计思路围绕工业控制器的实用化需求展开，在标准铝挤箱体的基础上进行定制化接口开孔，将四轴控制所需的所有输入输出接口集中布置在前端面板，方便现场接线与调试，内部布局按照强电、弱电分区原则，将电源供应模块与信号驱动电路板分隔布置，减少电源杂波对步进控制信号的电磁干扰，整体模型完整还原了控制器从外部箱体到内部元器件的全部结构细节，可直接用于生产加工的结构参考与装配校验。
