高容量VNA超窄过道仓储货架结构

　　在当前土地成本持续走高的仓储物流领域，仓库平面利用率与垂直空间利用率的平衡一直是仓储规划的核心痛点，常规横梁式货架需要预留3米左右的叉车作业通道，不仅挤占了大量仓储平面面积，在12米以上的高位仓库场景中，常规叉车的作业精度与稳定性也难以满足高位取放货的要求，VNA超窄过道货架正是针对这一场景开发的专用仓储承载结构。这类货架的作业通道宽度仅需1.6米至1.8米，相比常规货架可节省近40%的通道占用面积，同时适配17米级别的高位仓库作业场景，搭配专用的三向堆垛叉车或巷道堆垛设备，可实现整仓仓储容量较普通托盘货架提升40%左右，目前广泛应用于电商前置仓、医药冷链仓、汽车零部件备件仓、高端制造业原料成品仓等对仓储密度要求较高的场景。

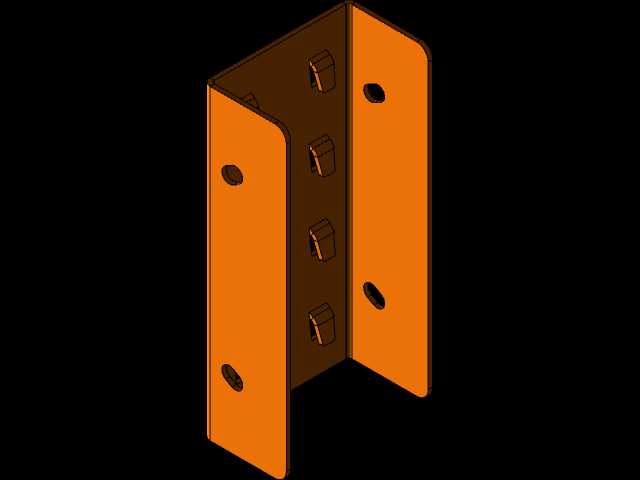

　　从结构设计逻辑来看，VNA货架的核心设计优先级是高位承载下的整体刚度与安装精度控制，由于货架整体高度可达17米，巷道宽度极窄，堆垛设备在巷道内运行时与货架立柱的单边间隙通常仅控制在100mm以内，若货架整体刚度不足，在长期承载交变载荷、地面沉降、设备运行振动的影响下出现立柱倾斜或横梁挠度超标，极易出现设备碰撞货架的安全事故，同时也会导致货位定位偏差，影响自动化存取设备的作业效率。因此在结构设计阶段，首先需要根据仓库的地面承载能力、抗震设防烈度、存储单元的额定载荷来确定立柱的截面规格与壁厚，通常采用等截面高强度冷弯薄壁型钢作为主立柱，立柱沿高度方向每间隔75mm或50mm冲压标准调节孔位，方便横梁根据托盘尺寸灵活调整层间距，立柱片之间采用横撑与斜撑交叉铆接或螺栓连接的组片结构，相邻立柱片的连接节点需要做抗扭加强处理，避免高位载荷下出现立柱片扭转变形。

　　货架的顶部通常需要设置天轨连接结构，与仓库屋面下的承重钢梁或专用天轨支架固定，为巷道内的堆垛设备提供上部导向，同时也能提升货架整体的纵向稳定性，避免高位货架在水平载荷作用下出现倾覆风险；底部则需要采用膨胀螺栓与地面预埋板牢固连接，安装阶段需要严格控制每根立柱的垂直度偏差，全高范围内的垂直度偏差不能超过全高的1/1000，且最大偏差值不得超过10mm，相邻立柱的间距偏差、同一层横梁的高度偏差、巷道两侧导轨的平行度偏差都需要控制在毫米级，才能保证窄巷道内堆垛设备的顺畅运行。

　　从功能特性来看，这类货架采用纯托盘承载的单元化存储模式，每个货位通常承载1000kg至1500kg的标准托盘载荷，部分重载场景下单货位承载可提升至2000kg，货架的横梁采用抱焊梁或P型梁结构，与立柱的连接采用带安全销的挂接结构，既保证连接强度，也能避免叉车作业时横梁意外脱落；部分配置导向轨的VNA货架，会在巷道两侧的地面安装低位导向钢轨，引导三向堆垛车沿固定路径行驶，进一步降低驾驶员的操作难度，减少设备碰撞货架的概率。

　　在实际项目的安装边界核算中，需要提前确认仓库的净高、地面平整度、消防管线的布置位置、照明系统的安装高度，货架顶部与屋面最低点、消防管线、照明灯具的安全距离需要保留至少300mm以上，货架最外侧与仓库墙体的距离需要预留不小于200mm的安装检修间隙，巷道的长度需要根据堆垛设备的最小转弯半径、端部取货空间来确定，通常巷道端部需要预留3米左右的叉车换向或取货作业空间。在建模过程中，需要严格还原立柱的孔位间距、横梁的挂接结构、导轨的安装位置、顶部拉杆的连接节点，所有结构件的倒角、焊缝余量、安装孔位都需要按照实际加工工艺还原，避免后续出工程图时出现装配干涉问题，同时建模阶段需要提前模拟不同规格托盘在货位上的放置边界，确认托盘与立柱、托盘与托盘之间的安全间隙，避免实际使用时出现放货卡滞的问题。

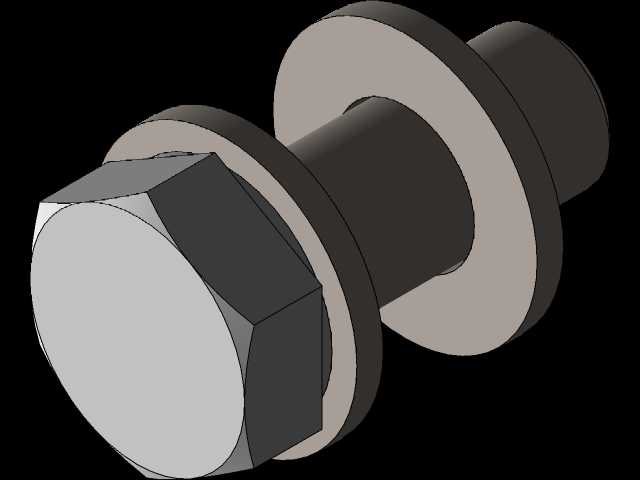

　　不同于普通轻型货架的设计逻辑，VNA货架的所有结构参数都需要围绕窄巷道、高位存储的核心需求做匹配，从立柱的截面选型到每个连接螺栓的强度等级，都需要经过严格的力学校核，包括满载状态下的立柱抗压强度校核、横梁的挠度校核、货架整体的抗倾覆校核、地震载荷下的结构强度校核，确保货架在全生命周期内的结构稳定性。
