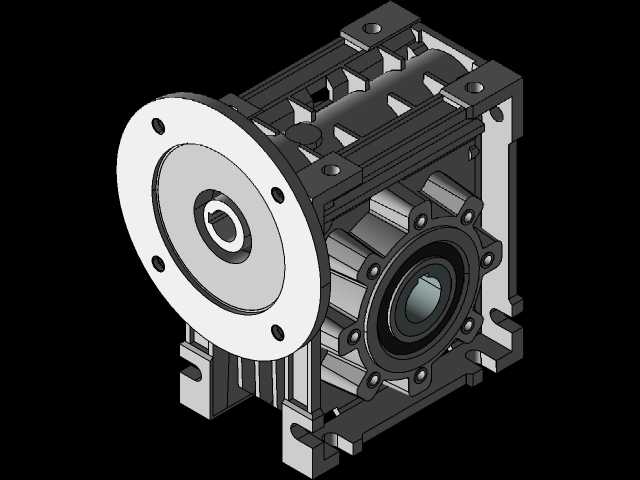

W90-P90法兰输入蜗轮蜗杆传动齿轮箱

　　在轻工输送、食品包装、小型机床进给这类对安装空间有严格限制、同时需要大减速比动力传输的场景里，这类蜗轮蜗杆结构的齿轮箱一直是选型清单里的高频选项。和同轴式圆柱齿轮减速结构不同，它的输入输出轴呈90度交错布置，能直接把水平方向的电机动力转向垂直输出，省去了额外加装转角传动箱的空间与成本，很多单机设备的动力排布里，这种结构能把动力单元的整体占用体积压缩近三分之一，尤其适合设备侧边安装、动力端需要贴紧设备机架的布局场景。

　　从结构设计逻辑来看，这个齿轮箱采用的是法兰式输入接口，输入端的圆形法兰带均匀分布的安装螺栓孔，能直接和标准B5法兰安装的电机端面对接，不需要额外做连接过渡板，安装时只要保证电机轴和箱体内的蜗杆轴同轴度，拧紧法兰螺栓就能完成动力端的对接，对现场装配的容错率比较高。输出端采用的是中空轴带法兰的结构，输出法兰上的螺栓孔可以直接和被驱动的负载转盘、链轮或者辊筒轴端连接，中空轴的设计既可以穿入负载轴做键连接传动，也可以通过法兰端面传递扭矩，适配不同的负载连接需求，不管是驱动辊道线的主动辊，还是带动小型回转工作台的转盘，都能找到对应的连接方式。

　　箱体的外形采用了带加强筋的压铸铝结构，筋条沿着箱体受力的方向布置，既可以提升箱体在承受径向负载时的刚性，避免蜗杆蜗轮啮合时箱体出现形变导致齿面接触偏载，也能增加箱体的散热面积——蜗轮蜗杆传动的滑动摩擦占比高，长时间运行时的油温上升比较明显，压铸铝的导热性能本身优于铸铁箱体，加上外凸的筋条和空气接触面积更大，不需要额外加装冷却装置就能满足多数间歇运行、或者中低负载连续运行工况的散热需求。箱体底部带一体化的安装脚，安装脚上的长条形螺栓孔可以适配一定范围内的安装孔位偏差，现场安装时不需要对机架安装孔做二次扩孔调整，降低了现场安装的加工工作量。

　　设计这类齿轮箱的时候，首先要确定的是安装边界尺寸：输入端法兰的止口尺寸、螺栓孔分布圆直径要和常用的Y系列、伺服电机的B5安装尺寸匹配，避免出现法兰对接不上的问题；输出端的中空轴孔径、法兰螺栓孔位置要对应常见的负载轴径标准，减少用户做连接轴套的工作量。箱体的中心高、安装脚的孔距要和同规格的NMRV系列蜗轮减速机尺寸兼容，这样用户做设备替换的时候不需要改动原有机架的安装位，直接就能替换安装。内部的蜗轮采用锡青铜材质，蜗杆采用合金钢渗碳淬火处理，齿面的粗糙度要控制在合理范围，降低滑动摩擦时的磨损，同时要保证蜗杆的支撑轴承跨距合理，避免蜗杆受力时出现挠曲变形，导致齿面啮合区域偏移，加剧局部磨损。

　　在实际使用场景里，这类齿轮箱的自锁特性也是很多场景选型的重要考量：当蜗轮作为主动件的时候，蜗杆传动具备反向自锁能力，也就是说负载端的扭矩无法反向驱动蜗杆转动，在一些提升、倾斜输送的场景里，这个特性能避免断电时负载出现下滑，不需要额外加装制动装置就能满足安全要求，当然设计时要注意，这种自锁只有在导程角小于当量摩擦角的时候才能实现，大导程的高速比型号自锁性能会下降，选型时需要结合实际工况的安全系数做校验。另外箱体的注油孔、油位镜和放油孔的位置设计也很关键，油位镜要布置在箱体侧面的中间位置，保证加注润滑油的时候油位刚好浸没蜗轮齿根的1/3位置，既保证啮合齿面的充分润滑，又不会因为油位过高导致搅油损失过大、油温异常升高，注油孔在箱体顶部，放油孔在箱体底部的最低位置，方便后期维护的时候更换润滑油。

　　从安装边界来看，这个齿轮箱的整体外形没有外凸的冗余结构，所有的安装螺栓都布置在箱体的凸台位置，不会出现螺栓头突出箱体轮廓的情况，在设备上布置的时候，周边只需要预留出接线、维护的空间即可，不需要为螺栓安装预留额外的操作空间，很适合在紧凑的设备内部安装。输入端的法兰端面和输出轴的垂直度、输出法兰端面和箱体安装基准面的平行度都有严格的形位公差要求，安装后能保证电机轴和负载轴的同轴度，减少运行时的振动和噪音，延长轴承和齿轮的使用寿命。
