CA6140车床配套蜗轮蜗杆减速传动箱

　　这套蜗轮蜗杆减速传动结构，最初是为CA6140普通卧式车床的进给辅助传动工位做配套改造时搭建的，在普通机床的溜板箱微调、进给过载保护、低速走刀辅助驱动场景里，这类直角布置的减速结构比平行轴圆柱齿轮减速更省安装空间。车间里老旧车床改造时经常遇到安装腔局促的问题：原传动链路如果用两级圆柱齿轮减速，输入轴和输出轴必须保持平行，往往要额外加装链轮或者锥齿轮换向，不仅多出两道装配误差累积环节，外露的传动副还容易被车削产生的铸铁碎屑、切削液喷淋污染，半年不到就会出现齿面磨粒磨损、间隙超差的问题。

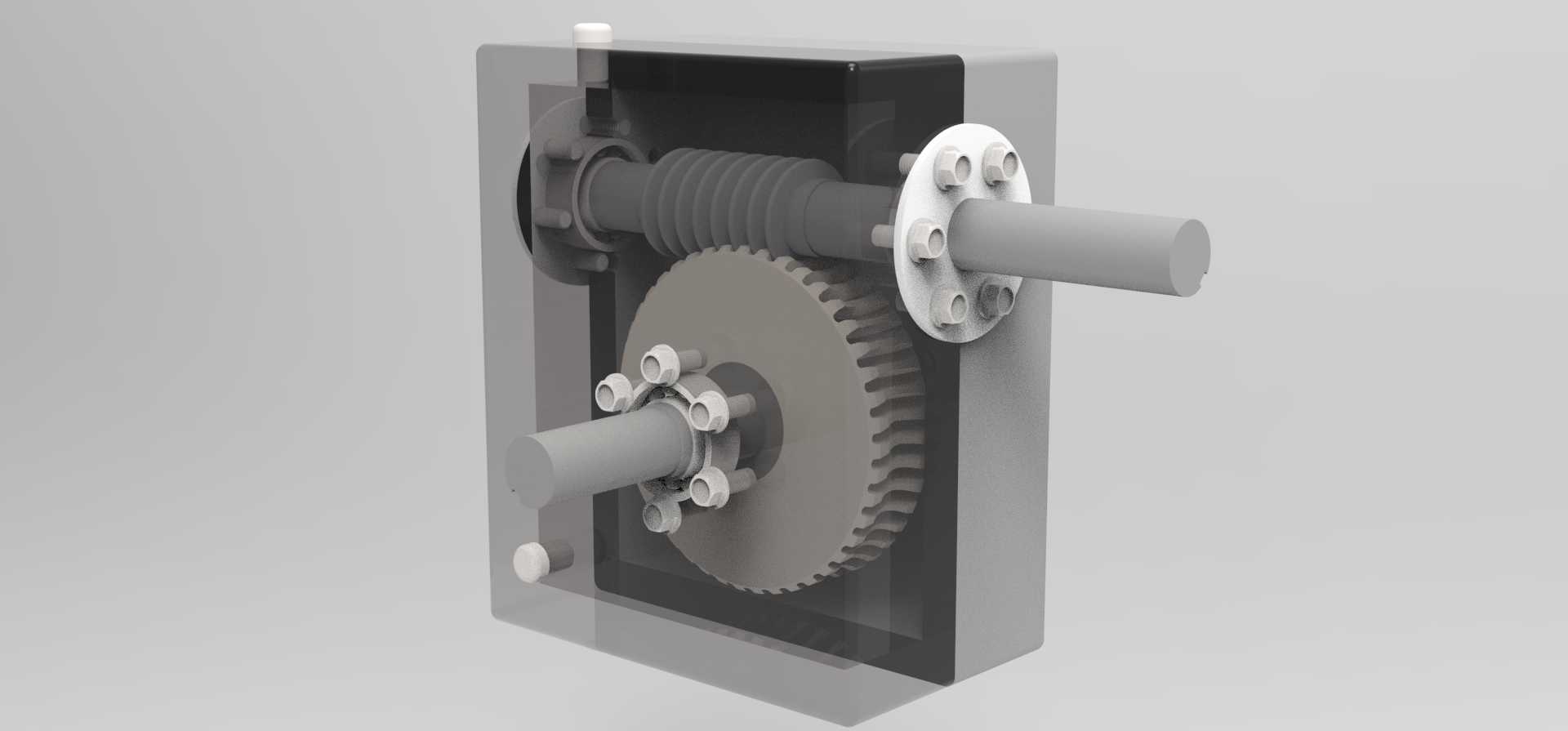

　　从结构布局思路上，这套箱体直接把蜗杆轴和蜗轮轴设计成空间90度交错的形式，输入侧的蜗杆轴沿箱体水平横向伸出，输出侧的蜗轮轴垂直于输入轴方向从箱体正面穿出，完全适配车床床身侧面预留的直角安装面，不需要额外做换向转接。建模时先把整机的安装边界卡死：箱体本体采用近似方形的铸铁壳结构，侧壁预留的安装凸台厚度、轴伸端的法兰盘孔位都完全对照CA6140床身的原有安装螺孔坐标做匹配，现场改造时不需要二次打孔攻丝，拆掉原有老旧的走刀减速挂轮组就能直接对位吊装。轴伸长度也做了针对性控制：蜗杆侧伸出端刚好够对接原机床的进给电机输出联轴器，不会因为轴伸过长导致高速运转时出现挠曲变形；蜗轮侧的输出轴轴径和键槽尺寸和原溜板箱的传动输入孔完全对应，连平键都可以沿用原有备件，减少改造的备件采购成本。

　　传动副的参数选择完全服务于低速大扭矩的工位需求：蜗杆采用单头阿基米德圆柱蜗杆，搭配对应的渐开线齿形蜗轮，整机减速比可以做到1:40到1:60区间，电机端输入1400转左右的转速时，输出轴转速可以降到二三十转，输出扭矩被放大数十倍，刚好满足车床低速大走刀、重型工件车削时的进给驱动力需求。和圆柱齿轮减速相比，蜗轮蜗杆啮合时是多齿同时接触，传动冲击非常小，车削过程中走刀不会出现顿挫振纹，加工长轴类零件的表面粗糙度更容易控制；而且蜗杆传动自带反向自锁特性，只能由蜗杆带动蜗轮，蜗轮侧的负载无法反向驱动蜗杆，在机床停机、或者进给传动出现过载时，溜板箱不会因为轴向切削力反推出现窜动，既可以省去额外的逆止制动器，也能避免操作工人调整工件位置时溜板意外滑移引发的安全隐患。

　　箱体的结构设计也充分考虑了机加工车间的运维习惯：箱体侧面做了可拆分的透明观察侧盖，日常巡检时不用拆开整个箱盖，直接就能观察内部蜗轮蜗杆的啮合接触斑点、润滑油位高度，齿面如果出现早期点蚀也能第一时间发现。箱体顶部预留了透气塞安装位，长时间连续运转时箱体内的润滑油受热膨胀、空气可以顺利排出，不会因为内部压力升高把油封憋漏；底部设置了带磁性的放油螺塞，蜗轮蜗杆磨合产生的金属磨屑会被磁吸在螺塞端部，换油时直接拧下螺塞就能把磨屑一并带出，不需要额外拆解箱体清洗。输出轴和输入轴的端盖都采用嵌入式油封结构，两道唇形油封背对背安装，既能防止箱体内的齿轮油顺着轴缝渗漏，也能阻挡外部的切削液、铸铁粉尘冲进箱体内部，把润滑油污染变质的周期从原来的3个月拉长到12个月以上。

　　建模过程中所有配合公差都按照机床传动件的实际装配要求做了参数化关联：蜗轮和输出轴采用H7/k6的过渡配合，平键连接两侧做了0.02毫米的侧隙控制，保证扭矩传递没有空程；蜗杆的两个支撑轴承选用圆锥滚子轴承，成对背对背安装，可以同时承受蜗杆传动产生的径向力和轴向力，轴承端盖处设置了薄调整垫片组，装配时通过增减垫片厚度就能精准调整蜗杆的轴向窜动量，把窜动控制在0.01毫米以内，保证蜗杆蜗轮的啮合齿面接触面积达到齿高的60%以上、齿长的70%以上，避免局部偏载导致蜗轮齿过早磨损。整套结构没有多余的复杂异形件，所有箱体端面、轴承孔都可以在普通镗床、铣床上一次装夹加工完成，非常适合中小机修车间做备件自制或者老旧机床改造复用。
