法兰盘输出行星减速伺服驱动组件

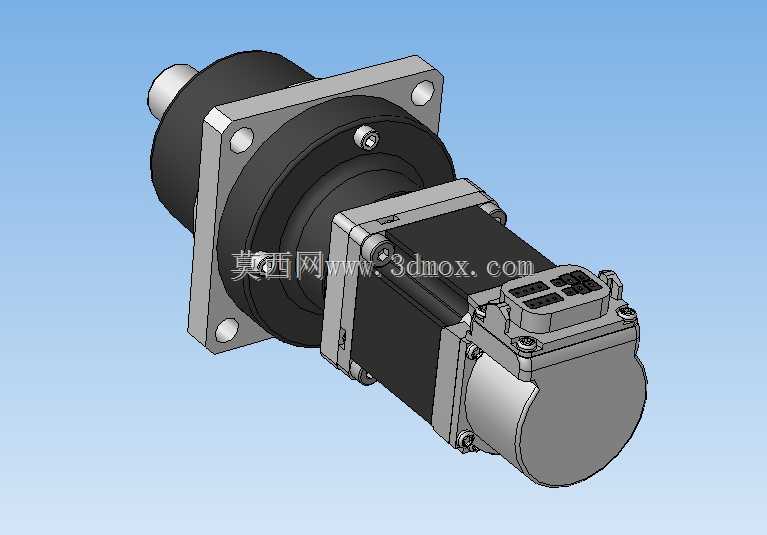

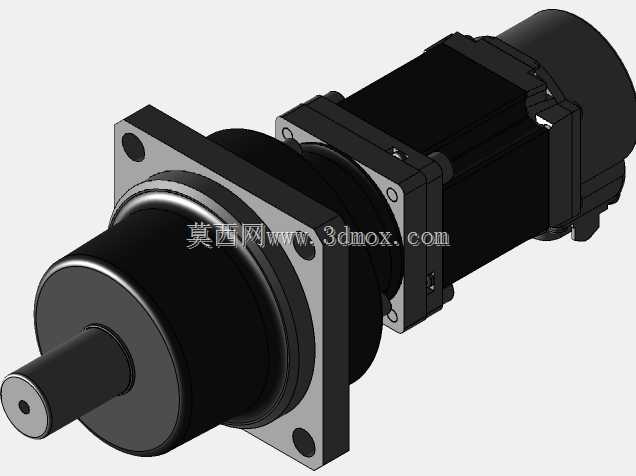

　　这套传动组件采用伺服电机与行星减速单元直连集成的布局，输出端设置方形法兰安装面，法兰四角预留贯通安装孔，可直接贴合设备墙板、执行机构安装面完成锁固，输入端为伺服电机本体，尾部集成航插式接线端子，动力线与编码器接线端口分区布置，现场布线时可快速区分接线回路，避免动力线缆干扰信号反馈。减速段采用多级行星齿轮啮合结构，传动比设定为5，在保留伺服电机原有闭环位置控制精度的基础上，放大输出扭矩，同时将电机端高转速降至执行机构适配的低转速区间，匹配自动化产线中需要低速大扭矩输出的工位需求。

　　从实际应用场景来看，这类集成式减速驱动组件常部署在小型数控进给轴、自动化工位翻转台、精密输送分度机构、包装设备推料轴以及小型机械手关节驱动位置，相比电机外加独立联轴器再外接减速器的分散布局，直连集成结构省去了中间联轴器的安装公差累积，整机轴向长度更短，对安装空间局促的紧凑型设备十分友好。设计阶段首先锁定输出法兰的安装边界：方形法兰的外轮廓尺寸、四个安装孔的孔位间距与孔径都按照通用工业安装接口规范设定，可直接替换同规格法兰安装型减速驱动单元，不需要额外加工转接板；输出轴从法兰中心向外伸出，轴端可搭配联轴器连接负载转轴，也可直接对接带轮、齿轮等传动件，轴伸长度预留了标准键连接的装配空间，保证扭矩传递过程中不会出现打滑。

　　结构细节上，减速段壳体采用阶梯式圆柱造型，靠近法兰的端盖通过周向均布的内六角螺钉锁紧，既保证行星齿轮腔的密封防护，也方便后期拆解维护、更换润滑脂；电机与减速段的连接法兰通过径向定位止口完成同轴度定位，装配时止口配合可自动抵消两部件的安装偏心，避免高速运转时出现振动、异响。电机本体侧面设置平整安装基面，尾部编码器外壳做圆弧过渡处理，既避免棱角磕碰，也合理利用了径向空间。选型校核时需要先确认负载端的额定扭矩、峰值扭矩需求，匹配减速比换算后的电机输出扭矩余量，同时核对法兰安装面到设备内部运动部件的轴向间隙，保证输出轴转动时不会和周边走线、护罩发生干涉；齿轮啮合侧隙按照精密传动要求控制，反向传动空程极小，适配频繁正反转的启停工况，长期运行下齿轮磨损均匀，传动稳定性可靠。
