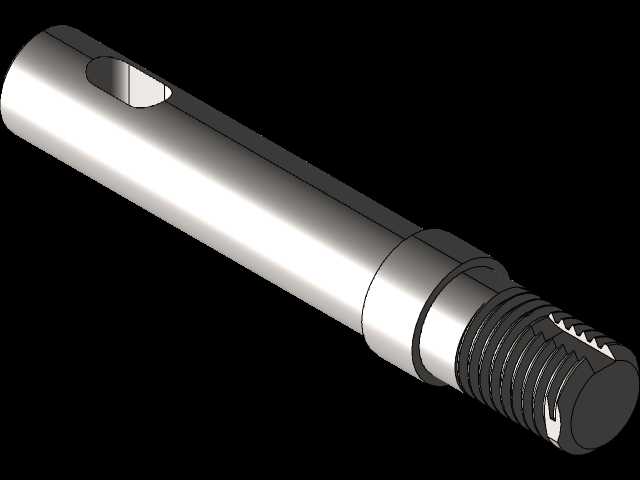

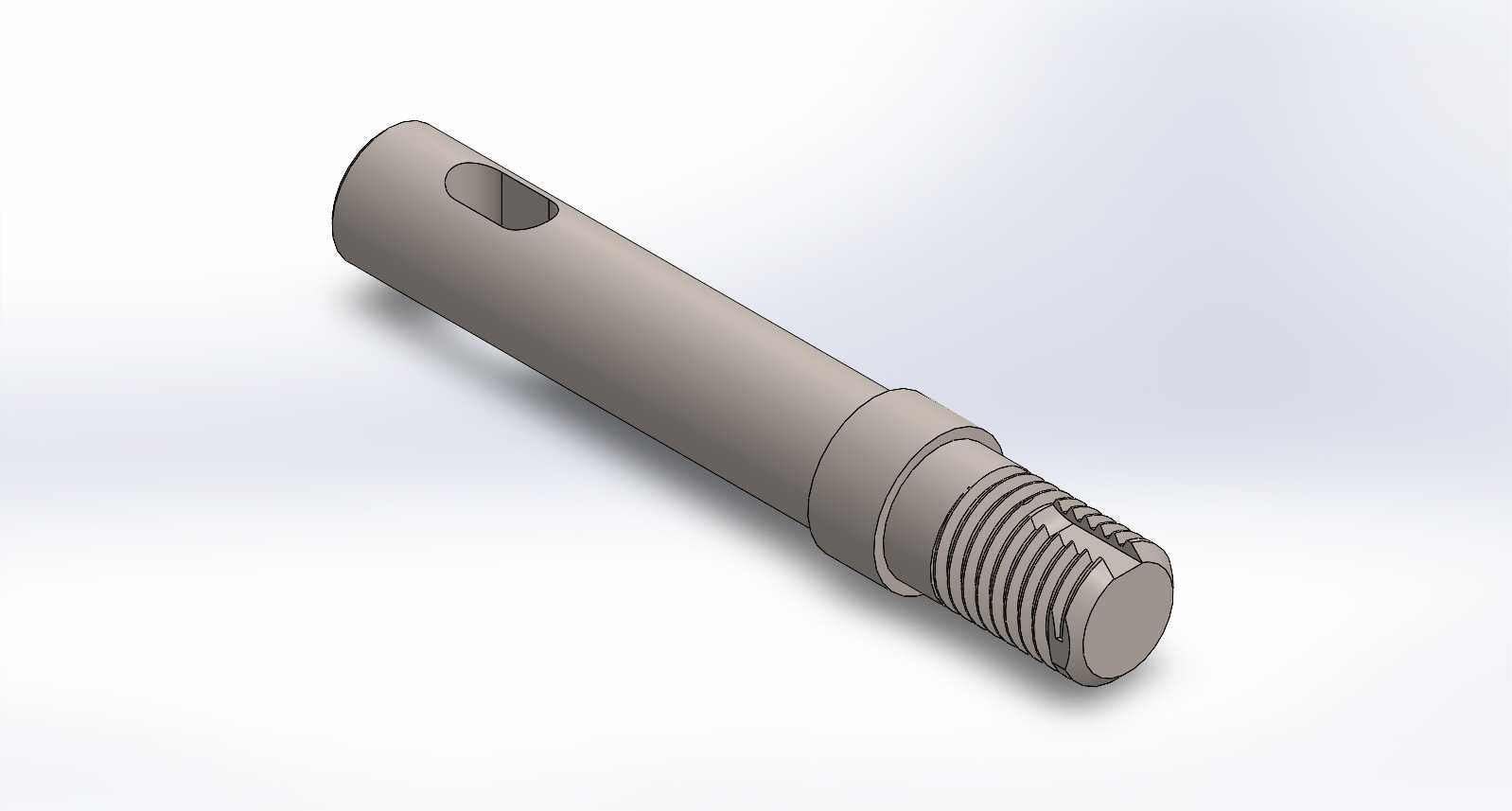

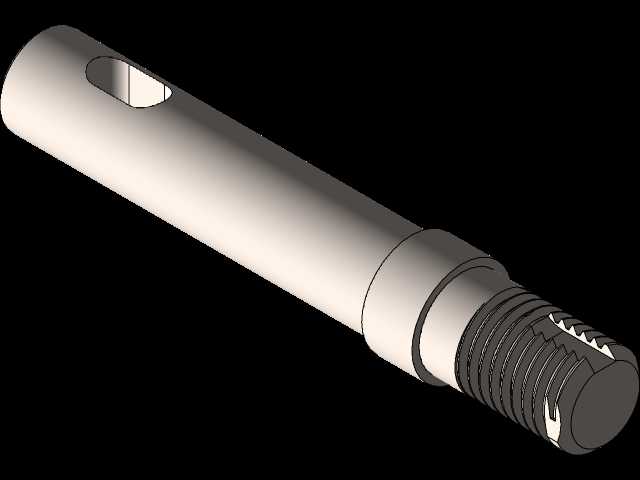

在普通卧式车床的进给传动与操作机构中,这类带键槽与外螺纹的杆类零件是传递扭矩、实现部件联动的核心基础件,常见于CA6140这类通用卧式车床的溜板箱、进给箱操作联动结构中,承担着把操作手柄的转动扭矩传递到内部滑移齿轮机构,或是连接进给传动链中相邻传动件的作用,日常设备检修、配件国产化替换过程中,这类零件的测绘建模是设备维保环节的常见工作内容。从结构设计逻辑来看,这类杆的主体采用等直径光杆作为基础承载段,光杆段的圆柱度公差需要控制在IT7级以内,保证杆在支撑孔内转动时无卡滞、径向跳动量符合装配要求,光杆上加工的长圆形键槽,是用来安装平键实现周向固定的,键槽的对称度公差需要相对于杆的轴线控制在0.02mm范围内,
避免装配后平键受力不均出现啃伤、传动卡顿的问题。靠近杆的一端设计有直径略小于主体光杆的轴颈台阶,这个台阶是装配定位面,用来抵靠安装在杆上的衬套、齿轮或是操作拨块的端面,控制零件在杆上的轴向安装位置,台阶处的过渡圆角需要严格按照R0.5-R1的范围设计,既不能因为圆角过大导致装配零件无法贴紧定位面,也不能因为圆角过小产生应力集中,在频繁正反转传动的工况下出现台阶处断裂的问题。杆的端部加工有普通三角外螺纹,螺纹段的长度根据配套锁紧螺母的厚度设计,一般预留2-3个螺距的余量,螺纹的精度等级选6g级,保证和标准锁紧螺母的配合顺畅,不会出现螺纹咬死、锁紧失效的问题,螺纹末端设计有45度倒角,既方便装配时引导螺母旋入,
也能避免螺纹端部的飞边毛刺划伤操作人员或是装配孔壁。从安装边界来看,这类杆的总长度需要匹配车床箱体上对应安装孔的跨距,光杆段的直径和箱体上的支撑衬套内孔采用间隙配合,配合间隙控制在0.01-0.03mm之间,既保证杆可以灵活转动,又不会因为间隙过大出现传动晃动,导致操作手感虚位、进给定位不准的问题。键槽的宽度尺寸和配套平键采用过渡配合,装配时平键可以轻轻敲入键槽内,保证扭矩传递过程中平键不会出现窜动。在实际建模过程中,需要先确定杆的整体轴线作为设计基准,先绘制主体光杆的回转轮廓,通过回转特征生成基础实体,再通过拉伸切除特征加工键槽结构,键槽的两端半圆需要和键槽宽度保持同心,深度尺寸从光杆外圆面向下计算,
保证键装入后顶面和配套轮毂的键槽顶面留有0.1-0.2mm的间隙。之后通过回转切除生成定位台阶,再在端部绘制螺纹牙型轮廓,通过扫掠特征生成外螺纹结构,最后对所有锐边进行倒角处理,对台阶过渡处添加圆角,完成整个零件的建模。这类杆在实际工作中承受的载荷主要是扭转载荷,偶尔会伴随少量的轴向冲击力,所以材料一般选用45号优质碳素结构钢,经过调质处理后硬度达到HB220-250,既保证足够的强度和韧性,又具备较好的切削加工性能,表面的光杆段和轴颈定位面需要经过精车加工,表面粗糙度控制在Ra1.6以内,减少和衬套之间的摩擦阻力,延长零件的使用寿命。在车床的实际操作过程中,当操作人员扳动操作手柄时,扭矩通过键连接传递到杆上,杆带动端部的拨块或是齿轮转动,实现进给方向的切换或是传动比的调整,螺纹段上的锁紧螺母可以调整杆上配套零件的轴向间隙,避免长期使用后零件窜动导致的操作失灵问题。建模时需要特别注意各个结构的同轴度要求,所有回转面都要以主体轴线为统一基准,避免出现不同轴导致的装配干涉问题,键槽的位置要避开杆上的应力集中区域,不要设置在台阶过渡处附近,防止长期受扭后键槽端部出现裂纹。
