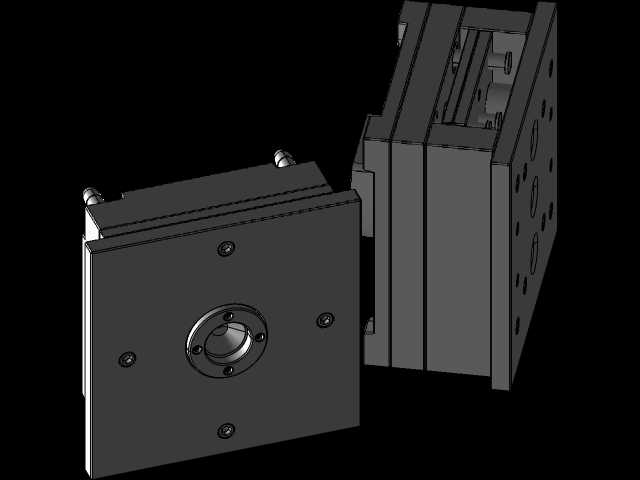

浴室储物成型模具结构三维设计

　　这套模具针对浴室储物类塑料件的注塑成型需求设计，核心服务于卫浴家装领域的塑料配件量产环节，适配日常卫浴场景中储物类塑件的批量生产，这类塑件常年处于高湿、多洗护试剂接触的使用环境，对成型精度、装配贴合度以及成型后塑件的内应力控制都有明确要求。从结构布局来看，模具采用两板模基础架构拆分动定模部分，定模侧设置浇口套定位环，直接对接注塑机射嘴，定位环外径适配常规卧式注塑机的定位孔公差，安装时可快速完成射嘴与浇口的同轴对位，减少上机调试的校准时间。动模侧的型芯部分围绕浴室储物件的内腔形态做分型处理，分型面沿塑件外沿的最大轮廓线设置，避免开模时出现塑件粘定模、分型面飞边过大的问题，分型面的贴合精度控制在0.02mm以内，

　　合模时可有效阻挡熔料溢出，减少量产时的飞边修整工作量。冷却回路的设计围绕型腔与型芯的热分布做排布，定模侧的冷却水道距离型腔表面保持均匀的15mm间距，采用直通式水道加堵头分流的布局，保证注塑过程中型腔各区域温度差控制在5℃以内，避免塑件因冷却不均出现翘曲变形，尤其是浴室储物件的平面装配区域，冷却不均会直接导致后续装配时出现缝隙，影响卫浴产品的密封与外观效果。顶出机构采用顶杆顶出布局，顶杆的排布位置避开塑件的外观面与装配配合面，选择在塑件的加强筋、内沿非外观区域设置顶出点，顶杆直径根据对应位置的结构强度选择，避免顶出时出现顶白、顶穿塑件的问题，顶出行程根据塑件的脱模斜度与型腔包裹力计算，保证开模后塑件可完全脱离型芯，

　　不会出现顶出不足导致的塑件滞留模腔问题。导向部件采用标准导柱导套配合，导柱设置在动模侧，导套嵌入定模板内，导柱与导套的配合公差选H7/f6间隙配合，合模过程中可率先完成动定模的对位，避免型芯型腔出现错位碰伤，导柱端部做圆弧引导结构，即使合模时存在小幅位置偏差也能顺利导入导套。模具的安装边界适配160吨级卧式注塑机的拉杆间距，模架整体长宽尺寸控制在注塑机允许的最小模具安装尺寸范围内，模具厚度满足注塑机的最大最小模厚要求，码模槽的位置与尺寸符合常规注塑机的码模螺栓规格，上机安装时无需额外加工适配结构。从成型工艺适配性来看，这套模具的流道设计采用圆形截面流道，熔料在流道内的压力损失更小，可适配PP、ABS等常用卫浴塑料原料的注塑成型，

　　针对浴室储物件需要的耐冲击、耐化学腐蚀特性，流道的冷料井设置在流道末端，可储存注塑前端的冷料，避免冷料进入型腔导致塑件出现冷料斑、强度不足的问题。排气槽开设在分型面的熔料最后填充位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会出现熔料溢出飞边的情况。在日常量产维护层面，模具的易磨损部件如导套、顶杆都采用标准件规格，出现磨损时可直接快速更换，无需重新加工定制，减少停机维护时间；型腔与型芯的表面做抛光处理，表面粗糙度达到Ra0.8，既可以保证塑件外观面的光洁度，减少后续塑件表面的污渍附着，适配卫浴场景易清洁的使用需求，也能降低开模时的脱模阻力，减少塑件被拉伤的概率。整套结构没有采用复杂的抽芯、绞牙等特殊机构，结构稳定可靠，量产过程中的故障点少，适合中小批量卫浴塑料储物件的连续生产，结构设计过程中充分考虑了加工工艺性，型腔与型芯的拆分方式适配常规数控铣、电火花加工的工艺要求，没有出现加工死角，可降低模具的加工成本与加工周期。
