八腔注塑模架两板模结构设计

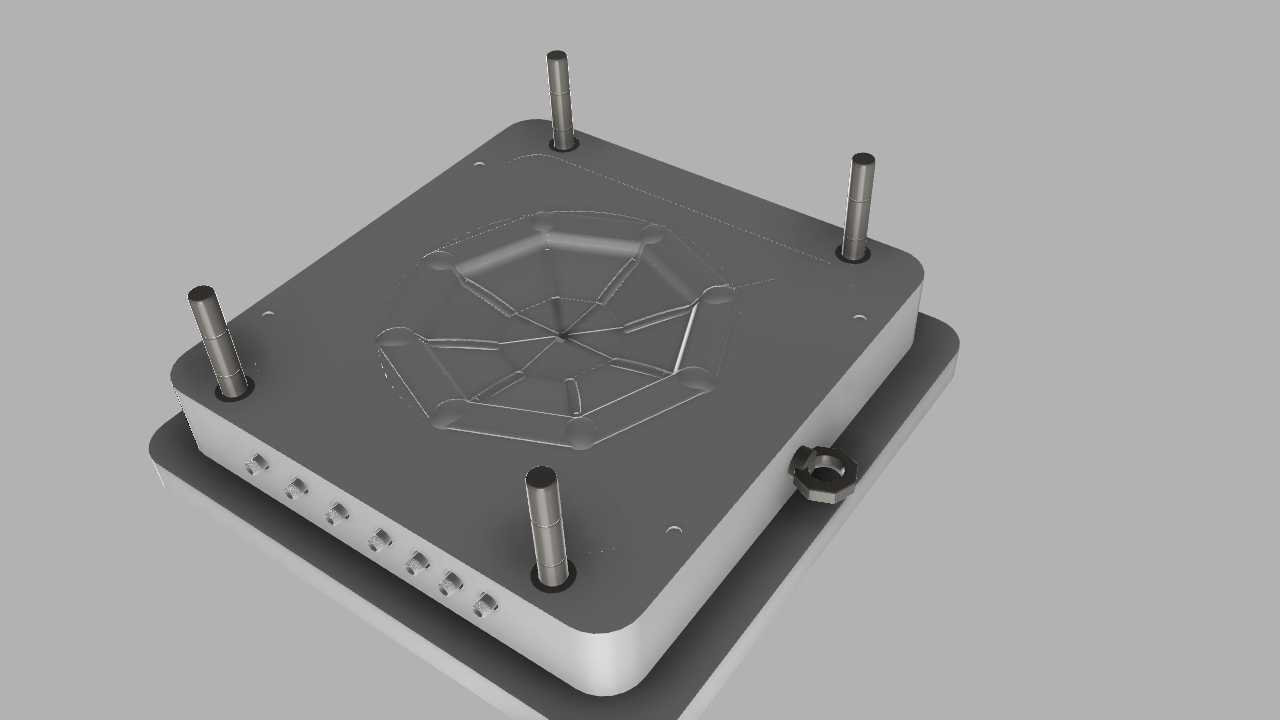

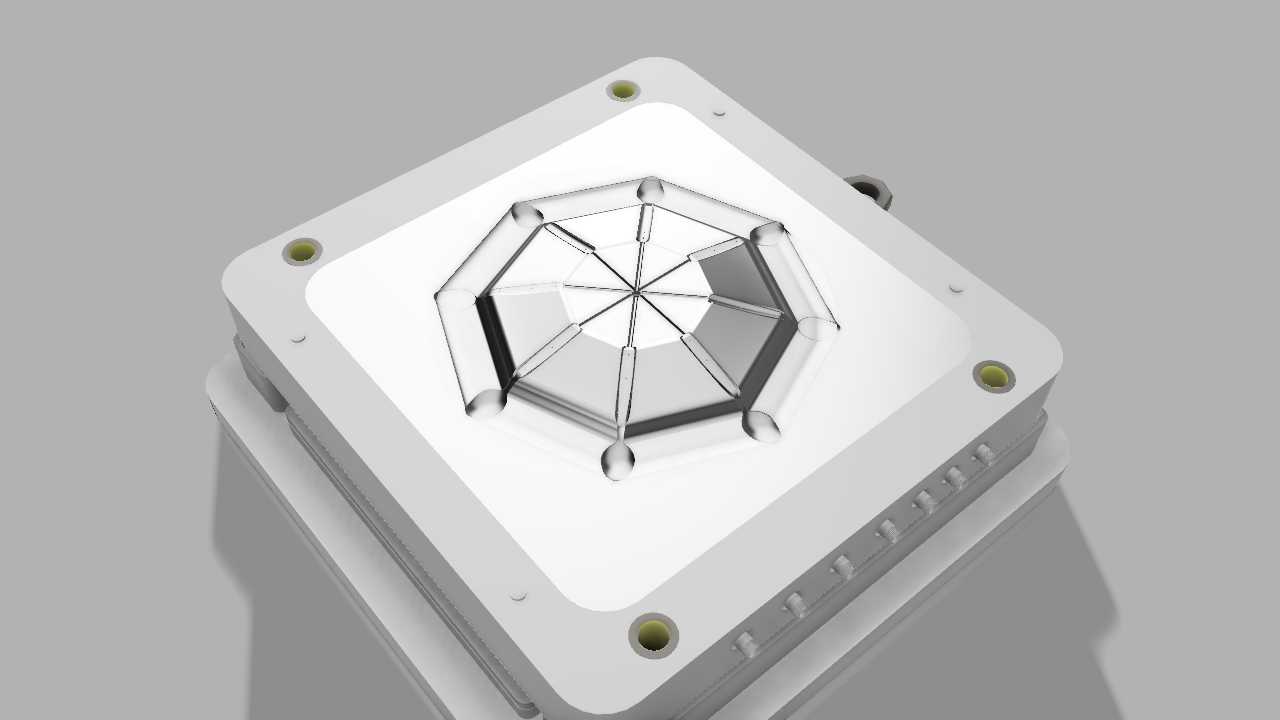

　　这套模具结构面向中小型塑料件的批量注塑生产，采用两板模布局，在单块型腔板内围绕中心呈放射状均布八个成型腔，一次开合模周期可同时产出八件制品，腔位排布以模具中心为基准做圆周对称，使注射充模时各腔流程长度尽量接近，熔体到达各浇口的压力损失差异控制在较小范围，从而保证八腔制品的填充一致性、收缩均匀性与重量偏差。模架整体采用方形板层叠装结构，从上至下依次为定模固定板、型腔板、动模板、支承垫块与动模固定板，各板件通过四角导柱导套完成合模导向与定位，导柱布置在模架四角外缘，合模时先行接触导向，避免型腔与型芯发生偏研、碰伤。型腔板正面加工有八边形沉台区域，八个成型腔围绕中心呈放射状布置，腔间开设分流道，

　　主流道从模具中心进料后经辐射状分流道将熔体分配至各腔，浇口形式结合制品结构选用侧浇口或点浇口，进料平衡、凝料去除方便。模架四角设置有吊装、定位用的通孔与沉孔，外缘均匀布置紧固螺钉孔，将各层板件锁紧为整体，承受注塑过程中的锁模力与充模压力，防止板件受压张开产生飞边。动模侧对应各型腔配置成型型芯，型芯周边开设冷却水道，水道围绕型腔环向布置，通入循环冷却水后可均匀带走型腔内塑料熔体的热量，缩短制品冷却固化时间，控制模具整体热平衡，减少因冷却不均导致的制品翘曲、内应力过大问题。开模时注塑机锁模机构带动动模侧沿分型面后退，两板模在主分型面处分开，凝料与制品随动模侧移动，顶出机构安装在动模固定板与动模板之间的支承垫块空腔内，由顶针面板、

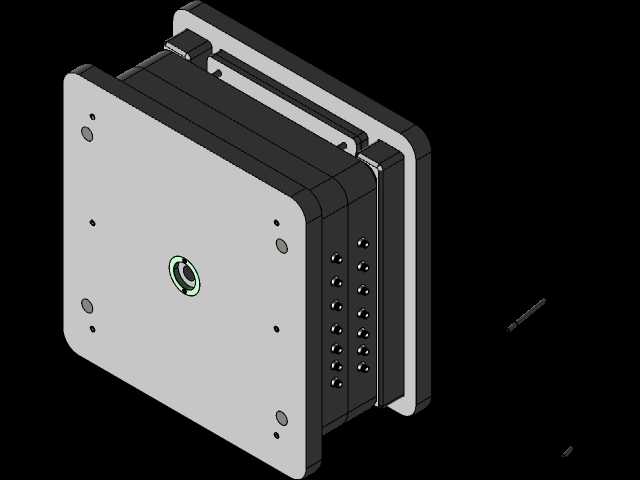

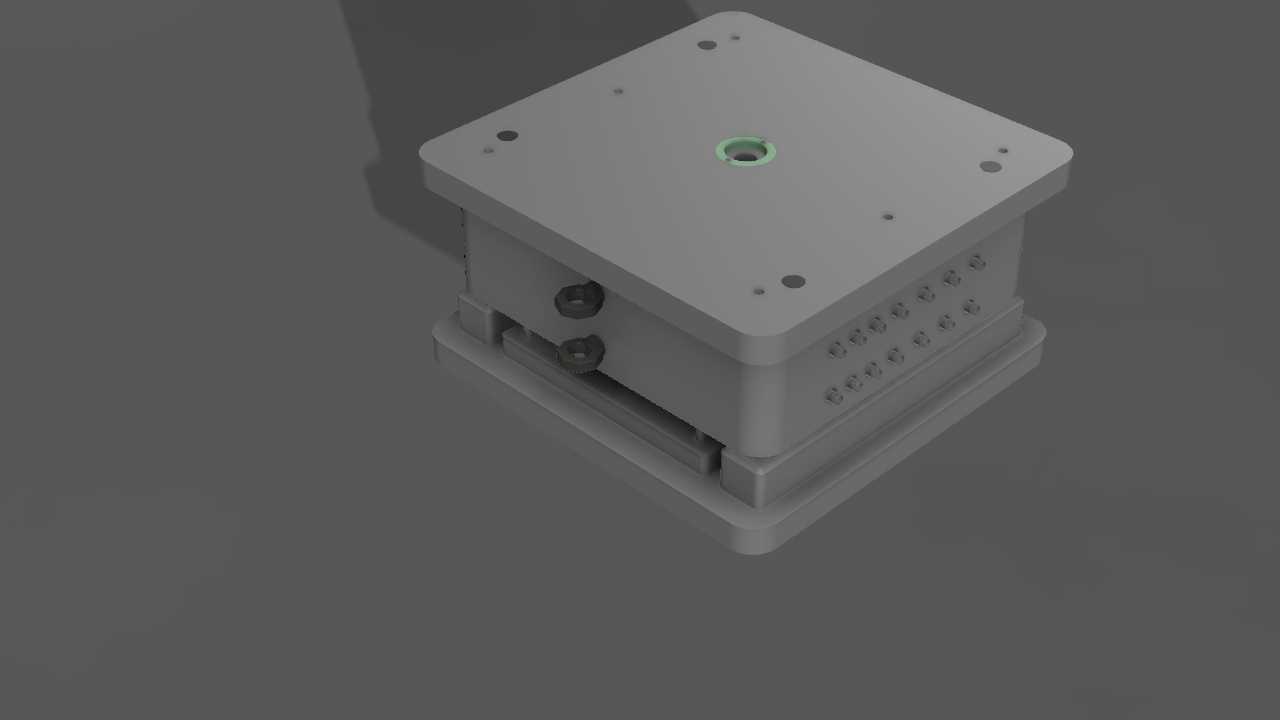

　　顶针底板、复位杆与顶针组成，开模到位后注塑机顶杆推动顶出板，顶针将制品从型芯上平稳顶出，合模时复位杆接触定模板带动顶出板回退至初始位置，完成一个成型循环。模具侧面预留有定位环与浇口套安装位，定位环与注塑机定模板中心孔配合定位，保证模具主流道中心与注塑机喷嘴中心同轴，浇口套采用标准件压入定模固定板，对接喷嘴完成进料。模架的安装边界完全适配对应吨位注塑机的拉杆间距、模具安装孔位与最小模厚要求，四角设有压板装夹槽，可通过压块将模具牢固固定在注塑机动定模板上，吊装孔用于模具在车间内的起重转运与上机安装。在结构设计阶段，八腔对称排布优先保证了进料平衡与锁模力均匀承载，模架板厚依据型腔承压面积与注塑压力校核，避免板件刚性不足产生挠曲变形；

　　导向件、顶出件、冷却回路均采用标准化、模块化设计，零部件互换性强，后期维护更换易损件便捷。这类多腔两板模结构简单、开合模动作可靠、制造成本相对较低，广泛应用于小型塑料日用品、电子结构件、家电小配件的大批量注塑成型场景，相比单腔模具生产效率成倍提升，单件制品的成型能耗与人工成本显著下降，模架整体结构紧凑，腔位利用率高，冷却与顶出布局均衡，能够长期稳定维持连续自动化注塑生产的成型精度与制品一致性。
