层叠式注塑成型模具结构设计

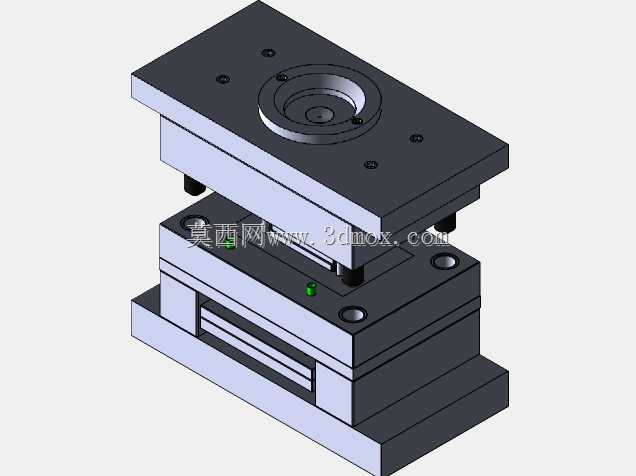

　　这套层叠排布的注塑成型结构，主要面向中小型热塑性塑料构件的批量生产场景，在消费电子外壳、小型家电结构件、日用塑料配件的生产车间中应用广泛，适配常规卧式注塑机的安装接口，可直接替换同规格模架完成快速换模作业。从结构功能来看，整套模具采用标准两板模衍生的层叠布局，上下模架通过导柱导套完成精准合模导向，避免合模过程中出现型腔错位导致的塑件飞边、尺寸超差问题；上模部分集成浇口套与定位环，可直接对接注塑机射嘴，熔融塑料通过浇注系统均匀填充到型腔内部，下模部分设置顶出机构预留位，开模后可通过推杆、推板联动将成型后的塑件平稳顶出，避免顶出过程中塑件变形、表面留痕。设计过程中优先考虑了成型过程的受力均匀性，模架上下板的紧固螺钉采用对称排布方式，

　　合模时锁模力可均匀传递到型腔分型面，减少局部压力过大导致的模架变形；型腔周边设置的排气间隙可在填充过程中快速排出型腔内的空气，避免塑件出现烧焦、缺料、气泡等成型缺陷，同时在模架对应位置预留了冷却水道的走管空间，可根据成型塑料的熔融温度调整冷却水流速，控制成型周期，提升批量生产的效率。从安装边界来看，整套模具的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，上下模的闭合高度符合常规注塑机的最小模厚要求，无需额外加装垫板即可完成装夹；分型面的贴合精度控制在0.02mm以内，可有效避免成型过程中出现溢料问题，导柱端部设置的导入锥度可在合模后期自动修正微小的位置偏差，降低装模时的对位难度。日常生产维护时，可直接拆分上下模组件对型腔表面进行抛光保养，模架的标准件均采用行业通用规格，易损件更换无需单独定制，可有效降低生产线的运维成本。
