多层面板堆叠门系统冲水口模具结构

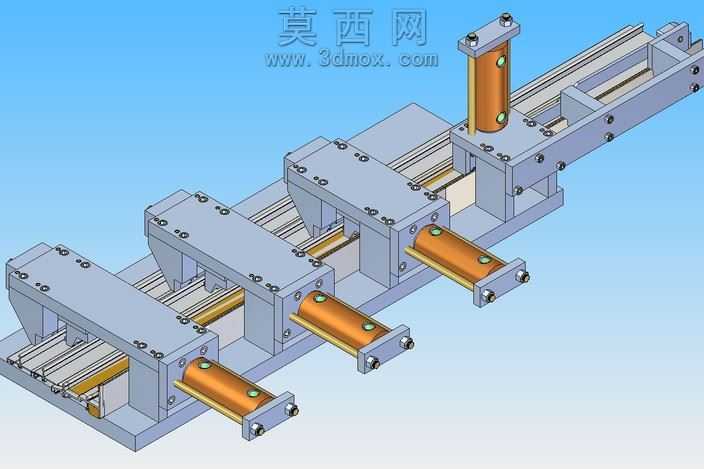

本套三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动部件都做了对应的装配约束校验，确保整体机构在模拟运行过程中无干涉、无错位问题。渲染阶段采用哑光金属材质模拟标准模具钢的基座质感，对导向气缸部件做了铜质金属材质的区分处理，搭配半透明的蓝色渐变背景突出整体装配层级，各部件的边缘做了细微的倒角光影处理，还原真实工业设备的金属质感与加工细节。结构设计上采用多工位并行排布方案，长条形线性导轨基座作为整体承载结构，等距排布四组独立的冲压执行单元，每个单元配备独立的铜质导向冲压缸、定位压块与侧边导向滑轨，可同步完成多层面板堆叠状态下的水口冲切作业；基座上的导轨采用内嵌式安装设计，压块与导轨接触面做了耐磨衬垫的结构预留，每个冲压缸的端部都设计了可更换的冲头安装位，方便后续根据不同面板的水口位置调整冲头规格，降低后期维护换型的成本。设计思路围绕多层面板堆叠加工的高效作业需求展开，摒弃传统单工位单冲的作业模式，通过线性排布的多工位结构实现一次上料即可完成多位置同步冲切，同时在基座侧边设计了废料导流的斜面结构，冲切落下的水口废料可沿斜面自动滑落排出，避免废料堆积在机构内部造成卡滞；每个执行单元的安装座都设计了可调节的腰型孔，可根据不同尺寸的面板产品调整工位间距，适配一定范围内的多规格面板加工需求，整体结构兼顾了作业效率、维护便捷性与多规格适配能力，所有连接螺栓的位置都做了沉头孔设计，既保证外观整洁，也避免螺栓突出影响物料输送。
