流线型水滴状概念飞行器外观结构

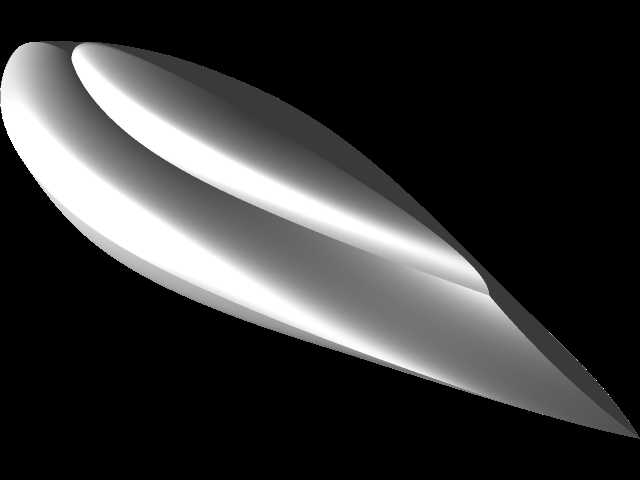

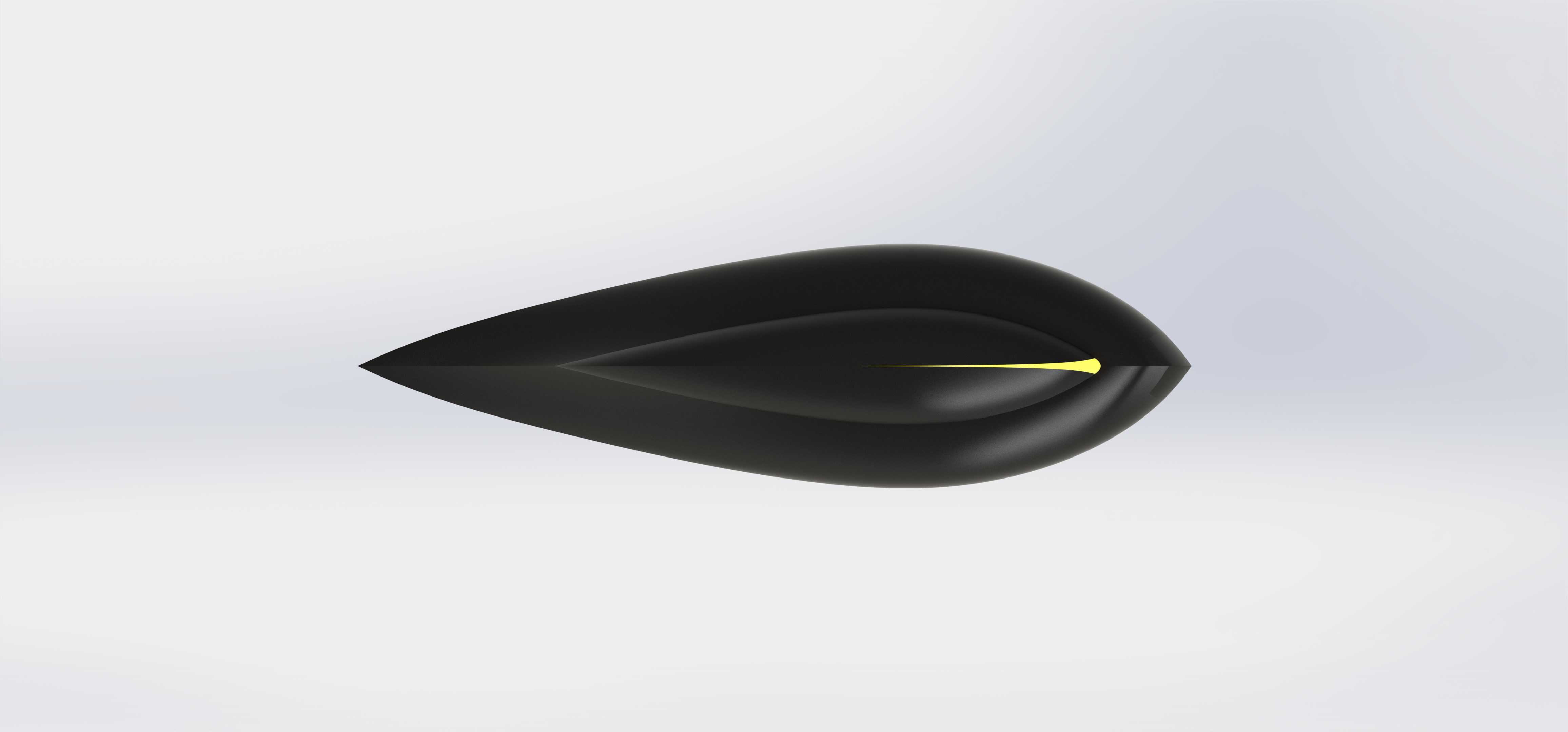

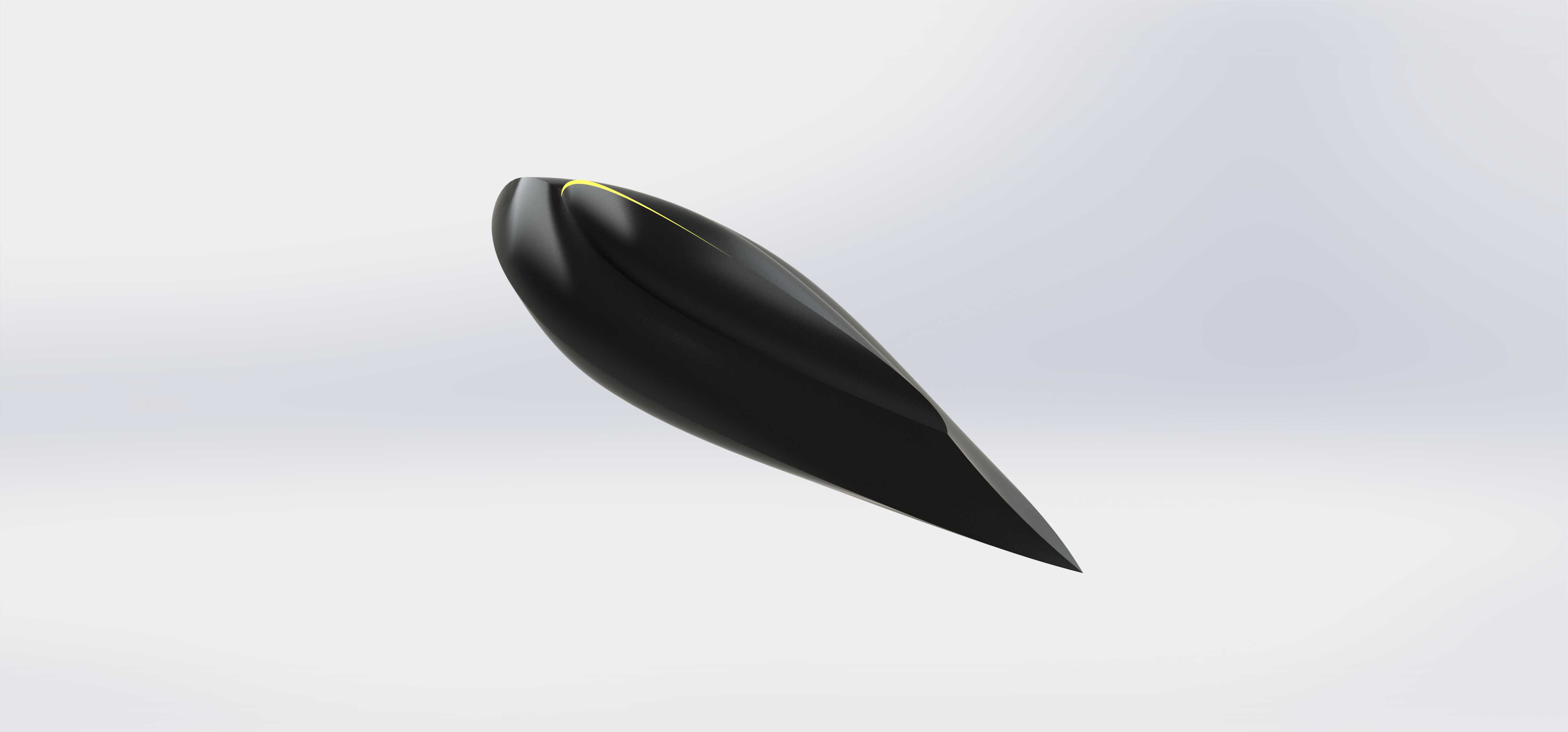

　　做这类流线型曲面壳体的结构设计，最先要锚定的是实际使用场景的边界约束——如果是低空低速的概念探测载具外壳，首先要平衡气动效率与内部装载空间的矛盾，不能一味追求极致减阻把内部设备舱压得没有余量。整个壳体采用完全对称的水滴式布局，头部做圆润钝化处理，避免高速下产生的激波阻力集中，尾部逐渐收窄形成尖锐的收尾段，让气流在尾部能够平顺汇合，减少尾部涡流带来的压差阻力，这部分曲面的曲率过渡全程保持G2连续，加工时不管是做CNC铣削的手板验证，还是后续开复模做小批量试制，都不会出现曲面褶皱或者曲率突变的棱线，能大幅降低后期表面打磨抛光的工时。

　　从安装边界来看，壳体的分模线设置在最大截面的水平中线上，上下两半壳体的对接边做了3mm宽的止口结构，装配时不需要额外做定位治具，靠止口就能完成对齐，连接位预留M2的自攻螺丝安装孔，孔位全部隐藏在壳体下沿的内侧，装配完成后外部看不到任何连接结构，保证外观的整体性。壳体头部预留了传感器安装的平面位，这个位置的曲面特意做了局部小平面处理，平面度控制在0.1mm以内，不管是装光学探测镜头还是小型环境感知传感器，都不需要额外做安装垫块，直接锁附就能保证探测面的角度精度，不会因为曲面倾斜导致探测角度出现偏差。

　　内部的安装筋位全部沿着壳体的法向延伸，筋位厚度统一设置为1.8mm，和外壳2mm的壁厚形成均匀的壁厚差，避免注塑或者3D打印试制时出现缩痕，筋位的排布避开了内部设备的走线空间，核心的设备安装位做了局部加厚的凸台，凸台高度5mm，足够攻丝或者压入铜螺母，不需要额外做安装支架就能直接固定核心控制板与电池模块。尾部的收窄段内部预留了动力模块的安装腔，腔体内径按照常用的22mm直径微型动力单元做适配，腔壁做了周向的防滑筋，动力单元压入后不会出现周向转动，同时尾部的最末端预留了1mm的出线缺口，动力线与信号线可以从缺口直接引出，不会被上下壳体的对接边压伤线皮。

　　设计时特意把壳体表面的所有凸起结构全部整合到曲面本身，没有额外的突出舵面或者外置天线结构，所有需要外置的功能件全部做了共形处理，比如通讯天线直接印刷在壳体内壁的预留区域，既保证了信号的透传效率，又不会破坏外部的气动外形，减少飞行过程中的风阻干扰。壳体的整体长度控制在280mm，最大截面直径85mm，这个尺寸刚好能容纳常规的小型飞控、电池与动力系统，整体重量控制在120g以内（采用光敏树脂3D打印的情况下），如果采用碳纤维复材制作，重量还能进一步降低到45g左右，能够满足小载重长航时的使用需求。

　　从加工适配性来看，整个曲面没有倒扣结构，上下两半壳体都可以直接采用三轴CNC加工完成，不需要做五轴的翻面加工，手板制作的成本能降低40%左右，曲面的拔模角度统一设置为1.5度，后续如果需要开注塑模量产，不需要额外调整曲面就能直接出模，不会出现粘模或者拉伤的问题。壳体表面的处理预留了0.2mm的喷涂层厚度，不管是做哑光的气动涂层还是亮面的外观处理，都不会因为涂层厚度导致装配止口出现过盈或者间隙过大的问题。在气动性能的验证上，这个造型在10m/s的来流速度下，风阻系数能控制在0.12以内，比常规的多旋翼机架的风阻降低60%以上，在相同动力配置下能提升30%左右的续航时间，同时因为整体是对称布局，飞行时的偏航力矩非常小，飞控的校准难度大幅降低，不需要做复杂的气动补偿参数调整就能实现稳定飞行。

　　另外考虑到日常使用的维护需求，壳体的头部做了可快拆的端盖结构，端盖采用旋转卡扣的连接方式，不需要工具就能直接打开，方便更换前端的传感器或者调整镜头角度，卡扣的锁紧力设置在15N，正常飞行时不会因为振动松脱，维护时只需要稍微用力就能旋转打开，兼顾了连接可靠性与维护便捷性。壳体内部的走线槽全部沿着筋位的侧边布置，线槽深度2mm，宽度3mm，所有线材都可以嵌入线槽内，不会在内部晃动产生异响，也不会因为设备安装挤压线材导致绝缘层破损，提升了整体使用的可靠性。
