CA6140机床用叉形铰接支撑构件

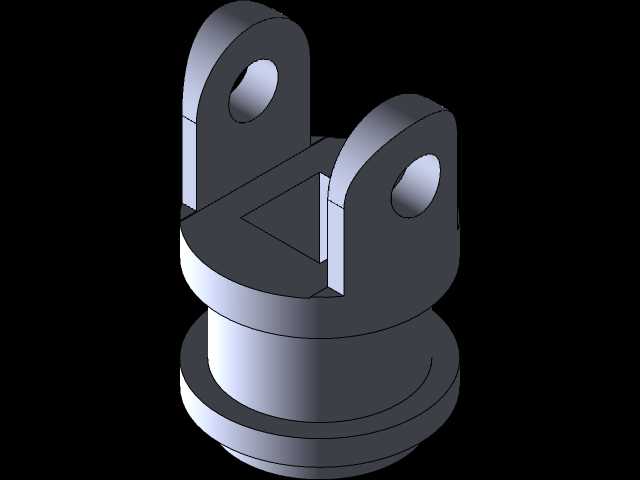

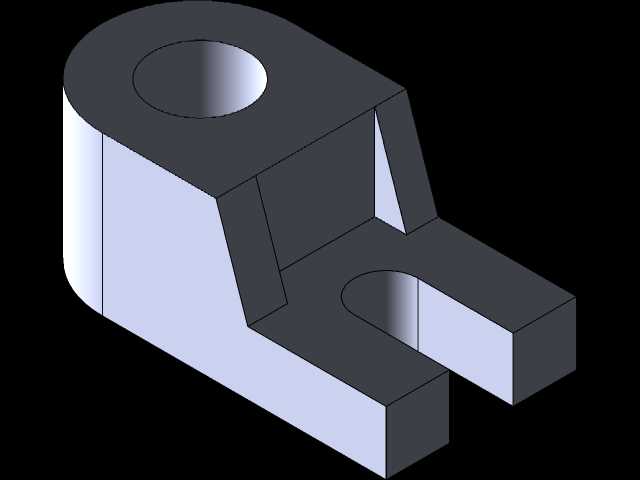

　　该构件属于CA6140普通车床进给传动系统中的铰接支撑类零件，主要承担传动连杆与床身导轨副之间的运动转接、载荷传递功能，在车床溜板箱纵向进给、刀架横向进给的动作切换环节，为摆杆类传动件提供稳定的回转支撑与运动限位。从实际装机场景来看，这类零件安装在溜板箱靠近光杆传动侧的安装基面，上端的同轴通孔用于穿装铰接销轴，与进给操纵机构的摆臂端部形成转动副，下端的叉形开口槽则卡合在拨叉滑块的圆柱销上，将操纵手柄的摆动动作转化为拨叉的直线位移，实现进给档位的切换动作。

　　设计阶段首先围绕安装边界做了尺寸约束：上端铰接孔的中心到下端叉形槽的对称中心距严格匹配CA6140车床溜板箱内部的安装空间，避免与周边的光杆、丝杠传动副产生运动干涉；零件整体的厚度方向尺寸适配溜板箱侧壁的安装让位槽，装配后零件外端面与溜板箱箱体内壁保留0.5mm的安全间隙，防止运动过程中出现剐蹭。上端铰接孔的孔径公差按照H7级精度设计，与销轴的配合选用间隙配合，保证铰接转动的灵活性，同时孔口位置做了1×45°的倒角，既方便销轴装配时的导入，也能去除机加工后的锐边毛刺，避免装配时划伤操作人员或零件表面。

　　结构设计上，在主体立板与下端叉形臂的连接位置增设了三角形加强筋，这一设计是考虑到进给档位切换时，拨叉传递的换挡阻力会对叉形臂根部产生交变弯矩，加强筋的设置可以在不显著增加零件整体重量的前提下，大幅提升连接位置的结构刚度，避免长期使用后出现根部变形、叉形槽开口张角变大的问题，保证换挡动作的定位精度。下端叉形槽的两个内侧面平行度公差控制在0.02mm以内，槽宽与滑块圆柱销的配合选用小间隙配合，既保证滑块在槽内可以顺畅滑动，又避免间隙过大导致换挡时出现空程、档位定位不准的问题；叉形槽的内圆弧面与圆柱销的接触面做了粗糙度要求，控制在Ra1.6以内，减少长期滑动摩擦带来的磨损量，延长零件的使用寿命。

　　零件的外形采用了等壁厚设计，主体壁厚均匀设置为8mm，在机加工过程中可以有效减少铣削、钻削工序的切削变形，同时也适配铸造毛坯的工艺要求，铸件冷却过程中不会因为壁厚差过大产生缩孔、裂纹等铸造缺陷。上端圆柱段的外圆与铰接孔保持同轴，同轴度公差控制在0.03mm以内，装配时可以与溜板箱上的安装定位止口快速适配，减少装配时的找正时间。零件的安装基面为零件背面的铣削平面，平面度公差0.02mm，装配时与溜板箱的安装基面完全贴合，保证铰接孔的轴线与安装基面保持垂直，避免销轴装配后出现偏斜，导致转动卡滞、磨损不均的问题。

　　从实际使用工况来看，该零件承受的载荷属于中等冲击的交变载荷，换挡瞬间拨叉传递的阻力会对叉形槽产生瞬时冲击，因此零件材料选用45号钢，毛坯经正火处理后硬度达到HB170-210，具备足够的强度与韧性，加工完成后对铰接孔内表面、叉形槽内表面做高频淬火处理，硬度达到HRC40-45，提升接触表面的耐磨性能，满足车床长期高频次换挡操作的使用需求。在建模过程中，所有的倒角、圆角、退刀槽等工艺结构都按照实际机加工要求做了还原，没有出现无法加工的尖角、薄壁结构，所有尺寸链都经过闭环校验，保证装配时不会出现尺寸干涉，能够直接用于生产环节的工艺编制、数控加工程序编写，也可以作为机床维修环节的备件测绘参考模型，帮助维修人员快速理解零件的装配关系与尺寸要求。
