多功能过滤干燥反应筛分一体工业设备

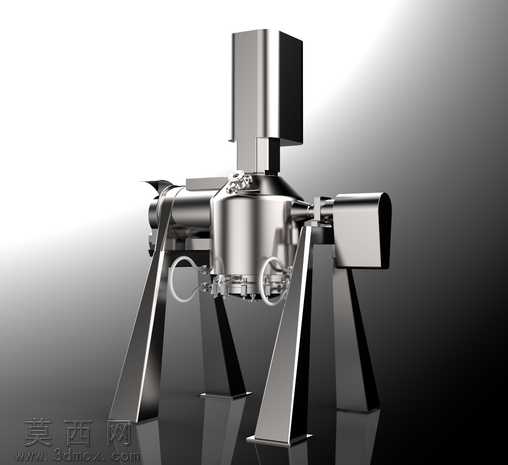

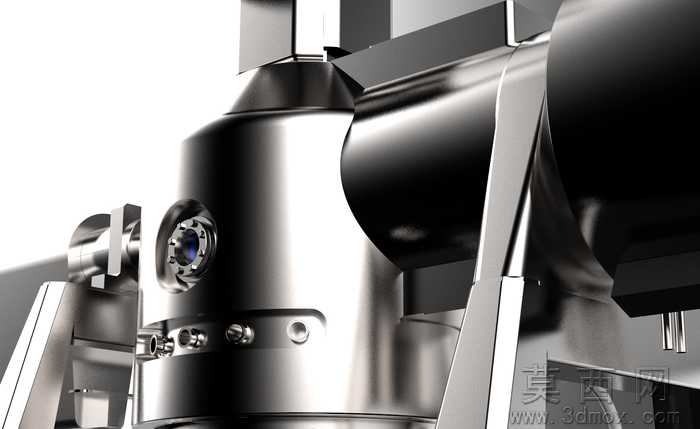

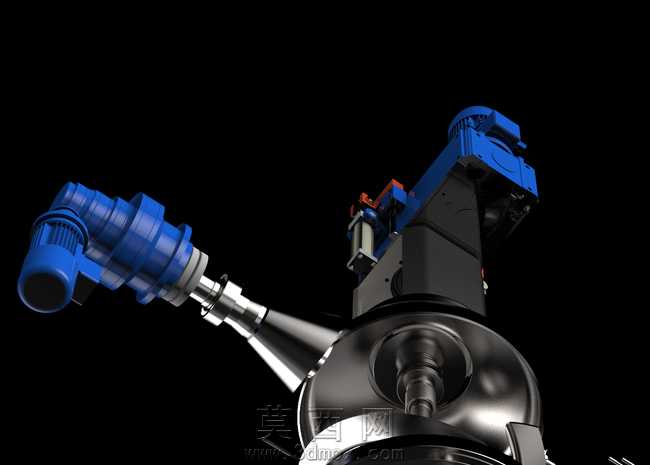

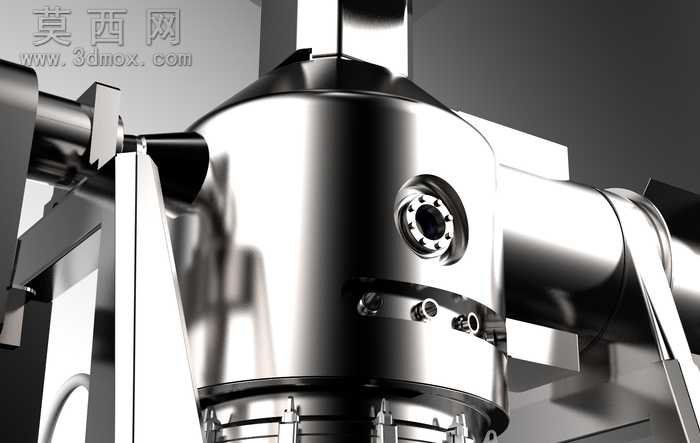

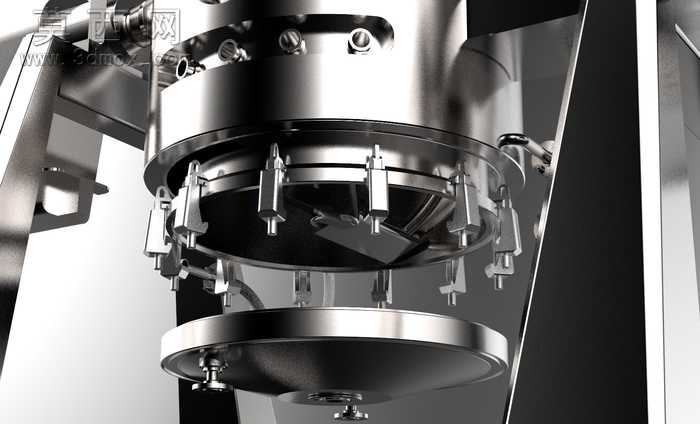

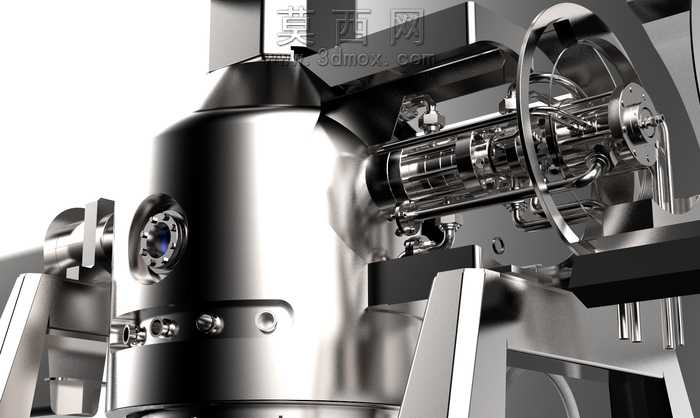

本作品为多功能工业处理设备三维建模成果，建模过程围绕设备的多工况功能切换逻辑展开，首先完成核心承压罐体的主体结构搭建，精准还原罐体的圆弧过渡、法兰连接位、侧壁快开吊环结构，确保罐体壁厚、接口尺寸符合化工承压设备的常规设计规范。主体罐体建模完成后，依次搭建顶部驱动单元、侧部出料组件、底部支撑结构：顶部驱动模块采用方正的立式安装座造型，匹配罐体中轴线做同轴对齐，还原驱动单元与罐体的密封连接结构；侧部出料组件做对称式布局设计，一侧为带驱动结构的出料执行端，另一侧为密封端盖，还原设备侧出料的结构特征；底部支撑采用四组斜向支腿结构，支腿做渐变截面设计，从罐体连接处的宽截面逐步收窄至底部安装脚，支腿底部做平整安装面设计，搭配圆角过渡避免应力集中的结构缺陷。材质渲染阶段，整体设备主体采用镜面不锈钢材质，调整金属反射率、粗糙度参数，还原洁净工业设备的金属光泽，支腿部分做同材质哑光微调，区分结构层次，背景采用渐变深灰到浅灰的影棚环境，添加地面反射效果，突出设备的金属质感与结构轮廓。设计思路上，该设备整合了化学反应、粉末烘干、密闭加压筛选的多重功能，建模时特意还原了设备180度翻转的结构适配性，确保罐体翻转后可切换为下压力高效密闭加压筛选的工作形态，所有转动连接位、密封位都做了细节刻画，避免结构穿模，各部件的装配关系完全符合实际工业设备的装配逻辑，既保证了外观渲染的真实感，也完整呈现了设备多功能切换的结构原理，可用于化工设备教学演示、产品方案展示等场景。
