CA6140车床辐条式手轮盘结构设计

　　这款盘类零件是CA6140普通车床操作端的核心手动操作部件，也就是日常操作中用来手动进给、调整拖板位置的手轮本体，在卧式车床的操作场景里，这类手轮通常安装在进给箱输出端、中拖板或者尾座的操作轴端，是操作人员和机床之间直接交互的操作件，操作时通过转动手轮带动内部传动副，实现刀架的微量进给、位置校准或者尾座套筒的伸缩调整，加工过程中对刀、微调切削深度的时候，这个手轮的操作手感直接影响操作精度。

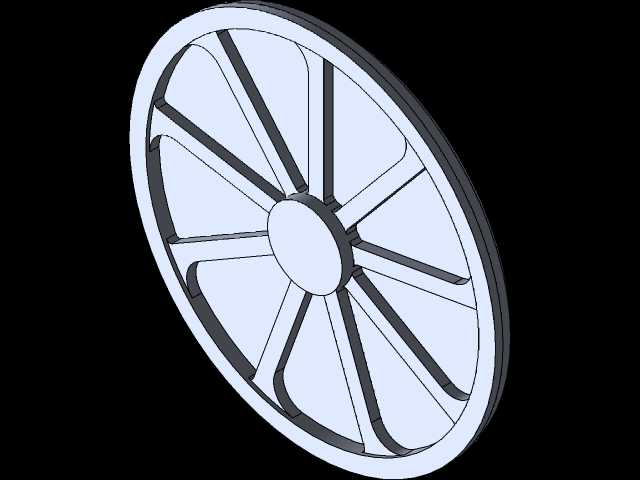

　　从结构设计来看，整体采用轮缘、轮毂加辐射状辐条的结构形式，没有采用实心圆盘的设计，首先是考虑减重，毕竟手轮是需要操作人员频繁转动的部件，过重的话长时间操作会增加劳动强度，辐条式的结构在保证整体刚性的前提下，能大幅降低零件自身重量，转动惯量更小，微调的时候更容易控制转动角度，不会因为惯性过大导致进给超差。轮缘部分做了等厚度的环形设计，边缘没有尖锐棱角，握持的时候贴合手掌轮廓，转动施力的时候不会硌手，轮缘的厚度经过校核，在操作人员施加正常操作扭矩的时候不会出现形变，保证转动过程中力的传递稳定。

　　中间的轮毂部分是和操作轴配合的核心位置，设计的时候预留了标准的轴孔安装边界，孔位的同轴度要求和轮缘的旋转中心保持一致，避免转动的时候出现偏心晃动，长期使用也不会因为偏心导致轴端磨损。轮毂和轮缘之间的辐条采用均匀分布的十根辐条结构，每根辐条的截面做了渐变处理，靠近轮毂的位置截面更厚，靠近轮缘的位置逐渐收窄，这种变截面设计符合应力分布规律，转动施力的时候，应力会沿着辐条均匀传递，不会在辐条和轮毂、轮缘的连接位置出现应力集中，即使操作人员施加较大的扳动力，也不会出现辐条断裂的情况。辐条之间的镂空区域除了减重之外，还方便操作人员在快速转动手轮的时候手指穿入借力，需要快速移动拖板的时候，可以直接勾住镂空位置快速转轮，比握持轮缘转动的效率更高。

　　建模过程中先绘制右视图上半部分的轮廓，通过旋转凸台特征生成基础的轮体半侧结构，保证轮缘和轮毂的基础同轴度，之后单独绘制单根辐条的轮廓，沿着轮毂的中心线方向拉伸到对应尺寸，再通过圆周阵列特征生成其余均匀分布的辐条，阵列的时候严格保证每根辐条的角度间隔一致，避免出现动平衡问题，毕竟手轮转动的时候如果辐条分布不均，高速转动的时候会出现抖动，影响操作手感。建模完成后配置了普通铸铁的材料属性，和实际机床上使用的手轮材料一致，校核了整体的质量和表面积，确保和实际生产的零件参数匹配，不会出现设计和实物脱节的情况。

　　从安装适配性来看，这款手轮的安装尺寸完全匹配CA6140车床对应操作轴的轴径、键槽尺寸，安装的时候只需要将轮毂的键槽对准轴上的平键，推入到位后用轴端挡圈固定即可，不需要额外做适配加工，替换磨损的旧手轮时可以直接安装使用。轮体的整体外径尺寸符合普通车床操作件的人机工程要求，转动的时候力臂长度合适，操作人员不需要施加过大的力就能带动传动机构动作，微调进给的时候，转动小角度就能对应到合适的进给量，不会因为力臂过长导致微调精度不足，也不会因为力臂过短导致操作费力。

　　实际使用场景中，这类手轮除了普通车床之外，也可以适配同类型的卧式铣床、磨床的手动操作轴端，只要安装轴的尺寸匹配，都可以通用，辐条的结构设计也适合在有切削液、金属碎屑的加工环境中使用，镂空的结构不会积存碎屑，日常清理的时候只需要简单擦拭就能保持清洁，不会因为碎屑卡进缝隙导致转动卡滞。轮体的表面没有多余的装饰结构，所有的转角位置都做了圆角处理，避免加工过程中毛刺割手，也能减少应力集中，提升零件的使用寿命，长期频繁使用也不会出现转角位置开裂的问题。
