CA6140车床用定位夹紧夹具块结构

　　在普通车床的轴类、盘类零件批量加工场景里，夹具块是直接决定装夹精度与加工一致性的核心接触零件，这款适配CA6140车床的夹具块，主要承担工件径向定位、轴向限位以及夹紧力传导的作用，日常多用于轴套类零件的车削外圆、切槽、镗内孔工序，能替代通用卡爪的软爪接触面，避免薄壁工件装夹变形，同时保证重复装夹的定位误差控制在0.02mm以内，适配中小批量零件的快速换产需求。从结构设计逻辑来看，建模时先在2D草图环境绘制夹具块的侧视基准轮廓，按照CA6140车床中拖板的安装槽位尺寸确定主体的长宽边界，主体厚度匹配车床刀架侧装工位的预留空间，保证安装后不会与卡盘回转行程、刀架进给路径产生干涉。完成基准轮廓绘制后通过拉伸特征生成实体基体，

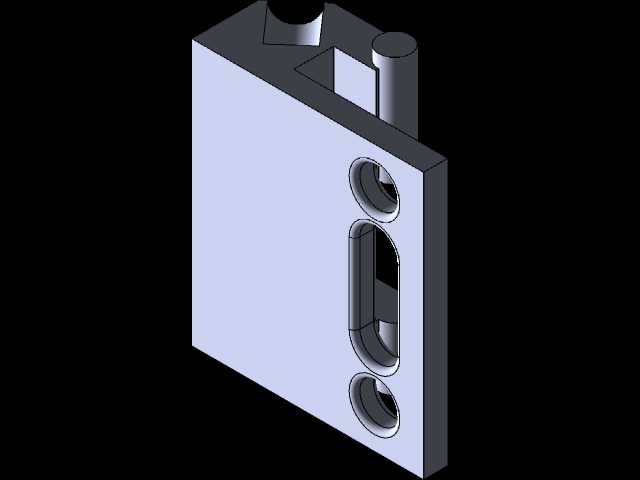

　　后续的结构特征全部围绕功能需求排布：正面开设的长圆形通槽是夹紧调节行程槽，槽宽匹配常用的M10压紧螺栓外径，槽的长度方向预留15mm的调节余量，可适配不同直径范围的工件装夹调整；长槽上下分布的两个圆孔是定位销孔，孔位与CA6140车床配套的定位销直径做H7公差配合，安装时先穿入定位销完成夹具块的位置校准，再通过压紧螺栓锁死，避免切削受力时夹具块出现位移。主体顶部的两个圆柱凸台，一个是定位挡边的限位柱，用于抵住工件的轴向端面，控制车削时的轴向尺寸，另一个是辅助支撑柱，在装夹长轴类零件时可搭配压板形成辅助压紧点，减少工件切削时的振颤。长圆形通槽的内壁与实体交接处全部做了圆角过渡处理，一方面是消除铣削加工时的应力集中点，

　　避免夹具块在长期承受夹紧力与切削冲击力时出现裂纹，另一方面圆角过渡能减少螺栓调节时的卡顿，让压紧位置的调整更顺滑。从安装边界来看，夹具块的背面为精加工平面，平面度要求控制在0.01mm以内，安装时与车床中拖板的安装面完全贴合，保证定位基准的统一性；主体侧面的垂直度公差按照IT7级设计，确保装夹后工件的轴线与车床主轴轴线的同轴度符合加工要求。实际使用时，这款夹具块可根据加工工件的外形做微量的配磨调整，比如加工异形截面工件时，可在夹具块的夹持面铣出对应型面，实现仿形定位，相比通用卡爪的适配性更强，同时夹具块的整体材质选用45号钢，调质处理后硬度达到HB220-250，既有足够的刚性承受切削力，又有一定的韧性避免冲击断裂，

　　长期使用磨损后可快速更换，不需要对车床原有结构做改动，能大幅降低工装维护成本。建模过程中所有特征的尺寸链都按照实际加工的公差要求做了关联，定位销孔与安装面的位置度、调节槽与定位销孔的平行度都在草图阶段做了几何约束，后续如果需要适配其他型号的车床，只需要修改基准轮廓的安装尺寸、定位孔的孔距参数，就能快速衍生出同系列不同规格的夹具块模型，减少重复建模的工作量。
