CA6140车床配套布查式衬套结构设计

　　在普通卧式车床的主轴箱、进给箱以及溜板箱的回转副配合位置，这类环形衬套零件是保障回转精度、降低轴系磨损的核心配套零件，本次设计的衬套适配CA6140系列普通车床的对应安装位，主要承担轴类零件的径向支撑、配合间隙补偿以及耐磨减摩的作用。从实际加工场景来看，CA6140作为国内机械加工车间普及率最高的普通车床型号，其主轴前端、光杠丝杠支撑位、溜板箱传动齿轮轴位置的衬套属于易损耗配件，长期满负荷加工工况下，铸铁材质的衬套会因为持续的回转摩擦、切削振动带来的冲击载荷出现均匀磨损，当配合间隙超过0.03mm的精度阈值时，就会导致加工件出现圆度超差、表面振纹等问题，需要定期更换来保障设备加工精度。

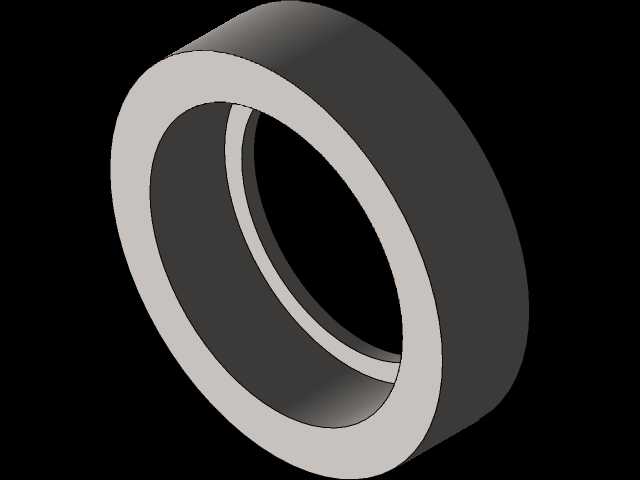

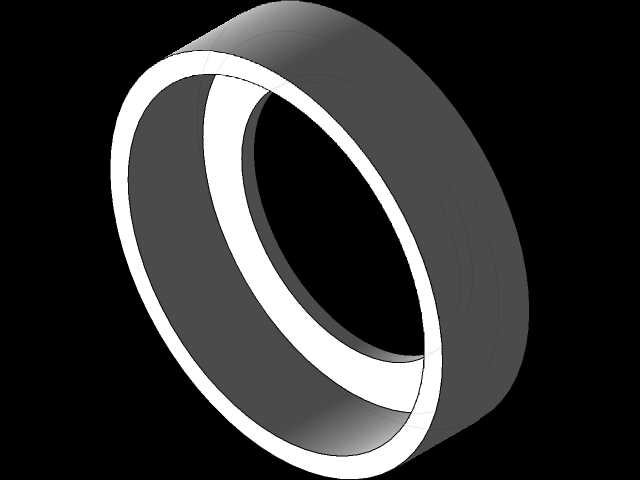

　　从结构设计思路来看，该衬套采用等壁厚环形结构设计，整体为空心回转体构型，内外圆柱面的同轴度公差控制在0.01mm以内，端面与内孔轴线的垂直度公差不超过0.015mm，这样的精度设计能够保证衬套压入安装座孔之后，内孔与支撑轴的配合间隙均匀，不会出现偏载磨损的情况。衬套的壁厚经过载荷校核确定，既避免了壁厚过薄导致压装时出现形变、压装后内孔收缩量超差的问题，也不会因为壁厚过大造成安装空间的浪费，适配CA6140车床对应安装位的座孔尺寸边界，压装时采用过盈配合，过盈量控制在0.02-0.04mm区间，能够保证衬套在设备运行过程中不会随轴转动，避免座孔出现磨损。

　　在功能特性设计上，衬套的外圆面设计有微小的导入倒角，压装时能够顺利对准座孔，不会出现切边、卡滞的问题；内孔表面预留了0.1mm的刮研余量，现场维修更换时，操作工人可以根据实际配合轴的磨损情况，通过刮研内孔来调整配合间隙，达到最佳的回转支撑效果。材质选用上适配车床的润滑工况，采用耐磨铸铁材质，自身具备一定的储油特性，配合定期加注的润滑油，能够在内外摩擦面形成稳定的油膜，降低摩擦系数，延长配件的更换周期。从安装边界来看，该衬套的轴向长度完全匹配对应安装位的座孔深度，安装后衬套端面与座孔端面齐平，不会与周边的齿轮、挡圈等相邻零件发生运动干涉，轴向不需要额外的定位结构，依靠过盈配合即可实现可靠固定。

　　在实际设备运行过程中，这类衬套需要承受轴系传递的径向切削力，尤其是在车床进行大切深、大进给的粗加工工况时，切削带来的径向冲击载荷会全部作用在衬套的支撑面上，因此设计时对内孔表面的硬度做了针对性要求，通过表面淬火处理将硬度提升至HRC45-50，既保证表面耐磨，也保留了芯部的韧性，能够承受一定的冲击载荷不会出现脆裂。和常规的铜质衬套相比，该铸铁衬套的成本更低，加工工艺性更好，普通车间的机修班组就可以完成自制加工，适配CA6140车床的维修配件需求，不需要依赖原厂配件供应，能够大幅降低设备的维修停机时间。建模过程中严格按照车床的实际安装尺寸构建模型，所有配合面的尺寸公差、形位公差都在模型特征中做了对应标注，能够直接用于工程图生成、数控加工程序编制，也可以作为车床虚拟装配、维修仿真的配套零件模型使用，帮助设计人员和维修人员直观了解衬套的安装位置、配合关系，提前排查装配干涉问题。
