CA6140车床传动用大轮圈结构设计

　　在普通卧式车床的主轴箱传动链路里，这类大轮圈属于传递扭矩、匹配转速比的核心回转零件，主要承担带传动或者齿轮啮合传动的动力衔接作用，直接影响车床主轴的转速输出稳定性与扭矩传递效率。从实际应用场景来看，CA6140作为通用型卧式车床，承担着中小尺寸轴类、盘类零件的车削加工任务，加工过程中主轴需要根据工件材质、刀具参数、加工工序的不同切换不同转速，大轮圈通过与传动带或者配对齿轮的配合，将电机输出的动力经过变速后传递到主轴组件，保障粗车时的大扭矩输出与精车时的平稳回转。

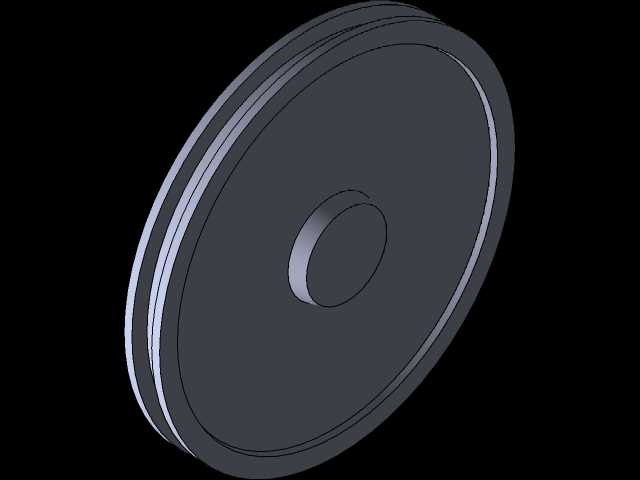

　　从结构设计思路来看，该轮圈采用盘式回转结构，整体为同轴多台阶设计，中心设置的凸台结构用于与传动轴或者轮毂配合定位，安装时通过中心孔与轴颈的过渡配合保证同轴度，避免高速回转时出现偏心振动。轮缘部分的多道环形槽结构，是根据传动形式设计的配合面，若用于V带传动，槽型尺寸匹配对应型号的三角带截面角度，保证带与轮槽的接触面积足够，减少传动打滑概率；若作为齿轮啮合的轮缘基体，环形槽则用于后续安装齿圈或者直接加工轮齿，降低整体零件的加工余量与材料成本。

　　设计过程中首先完成了二维截面轮廓的绘制，将轮圈的轴向截面轮廓按照各段直径、轴向长度尺寸精准绘制，通过旋转特征生成三维实体，这种建模方式完全贴合回转类零件的加工工艺逻辑，与实际车削加工时的走刀路径形成对应，方便后续直接导出工程图用于生产加工。在尺寸边界设计上，轮圈的最大外圆尺寸需要匹配主轴箱内部的安装空间，避免回转时与箱体内壁、相邻传动件发生运动干涉；中心安装孔的直径与配合长度根据所配传动轴的轴径确定，配合公差选择过渡配合等级，既保证装配时的定位精度，也方便后续维修拆卸；轮缘的厚度根据传递的最大扭矩计算，保证在满负荷切削时轮缘不会出现变形或者断裂，同时控制整体重量，降低回转时的不平衡量。

　　从功能特性来看，该轮圈的对称结构设计有效降低了回转过程中的动不平衡量，高速运转时不会产生额外的径向载荷，能够延长传动轴轴承的使用寿命。轮圈的各台阶端面均设计有退刀槽结构，符合车削加工的工艺要求，避免车削端面时出现刀具碰撞，也能保证配合端面的贴合精度。表面粗糙度方面，与传动件配合的轮缘工作面、与轴配合的中心孔面、定位端面都按照传动件的精度要求设计对应的粗糙度等级，非配合面则适当降低粗糙度要求，平衡加工成本与使用性能。

　　在实际安装调试时，需要先将轮圈加热到合适温度进行热装，或者通过压装方式与轮毂/传动轴装配到位，装配后需要校验轮圈的径向圆跳动与端面圆跳动，保证跳动值在允许公差范围内，避免运转时出现传动带抖动、齿轮啮合异响等问题。日常设备维护中，需要定期检查轮圈配合面的磨损情况，若轮槽磨损超过限值会导致传动效率下降、传动带寿命缩短，需要及时更换；同时检查轮圈与轴的配合是否出现松动，避免长期松动导致轴颈或者孔面磨损，影响整个传动系统的精度。

　　这类轮圈的设计完全服务于普通车床的传动需求，没有冗余的结构设计，所有尺寸与结构都围绕动力传递、安装定位、加工工艺性三个核心维度展开，既满足车床在不同加工工况下的动力传递要求，也兼顾了零件加工的经济性与装配维修的便利性，是卧式车床传动系统中典型的盘类回转传动零件。
