CA6140车床配套大轮圈结构设计

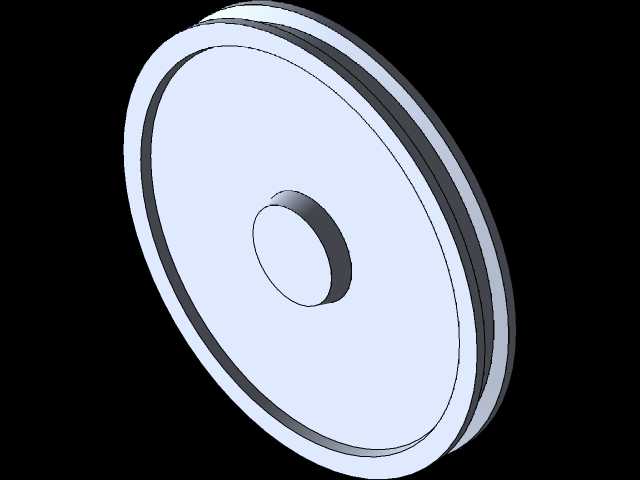

　　在普通卧式车床的主轴传动系统中，这类大轮圈是主轴箱传动链末端的关键轮盘类零件，主要承担传动带的张紧贴合、动力传递的核心作用，直接关联主轴的转速输出稳定性与切削过程的动力传递效率。从实际装配场景来看，该零件安装在CA6140车床主轴箱外侧的传动轴端部，外圆的双槽结构是为适配V型传动带设计，轮槽的截面角度、槽深尺寸都严格匹配标准V带的截面参数，确保传动带与轮槽侧面充分贴合，避免传动过程中出现打滑、跳带的问题，保障主轴在不同转速档位下都能获得稳定的扭矩输入。

　　设计过程中首先从安装边界入手，中心的凸台结构是与传动轴配合的定位基准，凸台的内孔尺寸与传动轴轴径采用过渡配合公差，保证轮圈安装后与传动轴的同轴度误差控制在允许范围内，避免高速转动时出现径向跳动，影响传动平稳性。凸台的轴向长度经过匹配计算，刚好满足轴端挡圈的安装空间要求，装配后通过轴端挡圈实现轴向定位，防止轮圈在运转过程中出现轴向窜动。轮盘主体的厚度设计兼顾了结构强度与转动惯量的平衡，过厚的轮盘会增加不必要的转动惯量，导致主轴启停阶段的能耗上升，过薄则会在传动带的张紧力作用下出现结构变形，导致轮槽与传动带的贴合面积减小，加剧传动带的磨损。

　　外圆轮槽的位置精度是设计的核心控制点，两道轮槽的中心距、槽与轮盘端面的平行度都有严格的公差要求，确保传动带安装后不会出现偏磨，延长传动带的使用寿命。轮盘的端面设计为平整结构，既可以作为装配时的测量基准，也能在必要时加装制动盘等附属部件，拓展零件的适配场景。从结构工艺性来看，整体采用回转体结构设计，完全适配车床的加工工艺路线，粗加工阶段可以通过卧式车床完成外圆、内孔、端面的车削加工，轮槽部分通过成型车刀一次走刀成型，保证槽型的一致性，精加工阶段通过磨削加工保证配合面的尺寸精度与表面粗糙度，降低装配后的配合间隙。

　　在实际使用场景中，这类大轮圈长期处于交变载荷作用下，传动带的张紧力会对轮槽侧面产生持续的压应力，启动、换向瞬间的冲击载荷还会对轮体产生附加的弯曲应力，因此设计时在轮槽与轮盘主体的过渡位置设置了合理的圆角，避免应力集中导致的轮槽开裂问题，提升零件的疲劳寿命。轮盘的中心凸台与轮盘主体的连接位置也采用了圆弧过渡，减少截面突变带来的应力集中风险。从安装维护的角度来看，该零件的拆卸空间预留充足，轴端的螺纹孔可以适配标准拔轮器，后期维护更换传动带或者检修轮圈时，不需要拆解周边的其他防护部件，就能完成轮圈的拆卸与安装，降低设备的维护停机时间。

　　不同于小型传动轮，这类适配CA6140车床的大轮圈因为外圆直径较大，传动过程中的线速度更高，因此对轮体的动平衡性能也有一定要求，设计时轮盘的壁厚均匀性控制严格，避免因为质量分布不均导致高速转动时产生振动，传递到主轴后影响工件的加工表面质量。整体结构没有多余的冗余设计，所有的结构特征都服务于传动、定位、安装的实际功能需求，没有非必要的装饰性结构，完全符合机床配件的实用化设计原则，能够在车床的长期满负荷切削工况下保持稳定的工作状态，适配CA6140车床在金属切削加工中的各类传动场景，无论是低速大扭矩的重切削工况，还是高速轻载的精加工工况，都能稳定完成动力传递的功能。
