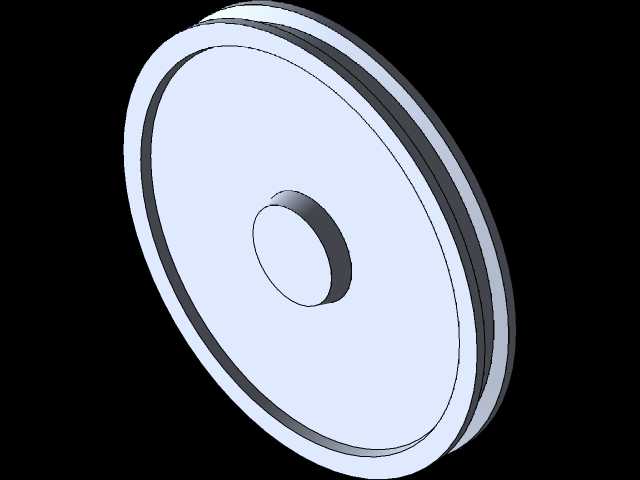

CA6140车床配套大轮圈回转结构件

　　在普通卧式车床的主轴传动与回转支撑体系中，这类大轮圈属于承担扭矩传递、回转基准定位的核心盘类零件，常配套安装在CA6140这类通用卧式车床的主轴箱输出端、挂轮组末端或是卡盘连接的过渡回转部位，日常加工场景中，不管是承担长轴类零件的外圆车削、端面切削，还是配合挂轮完成螺纹加工的传动比匹配，该轮圈的结构精度都会直接影响整台设备的回转跳动公差与传动平稳性。从实际装机的工况来看，轮圈的外圈环带结构会配合传动带或是啮合齿轮完成动力输入，中心的凸台轴孔则需要和主轴轴颈完成过渡配合安装，安装时需要保证轮圈端面与主轴轴线的垂直度控制在0.02mm以内，否则高速回转时会产生周期性振动，直接反映到工件表面就是出现规律性振纹，

　　严重时还会加剧主轴轴承的磨损，缩短设备的维护周期。设计这类盘类回转件时，首先要匹配车床主轴端的安装尺寸边界，中心凸台的内径要和对应轴颈的公差带匹配，既要保证装配时能够顺利推入，又要避免配合间隙过大导致回转时出现偏心；外圈的环槽结构是根据传动件的匹配形式设计的，如果是配合V带传动，环槽的角度、深度要和标准皮带的截面尺寸匹配，保证传动过程中皮带不会出现打滑、跑偏的问题，如果是配合齿轮啮合传动，外圈的齿形参数、分度圆直径则要和对应啮合齿轮的参数匹配，保证传动比准确，满足螺纹加工、进给传动的转速匹配要求。从结构强度角度考虑，轮圈的辐板厚度需要经过扭矩校核，车床满负荷切削时，主轴传递的最大扭矩会全部作用在轮圈与轴的配合部位，

　　辐板过薄会导致回转时出现弹性形变，破坏传动精度，辐板过厚则会增加不必要的转动惯量，导致主轴启停时的冲击载荷变大，反而会影响传动系统的使用寿命。实际建模过程中，这类轴对称的盘类零件优先采用旋转特征完成主体结构构建，能够最大程度保证结构的同轴度，避免多特征拼接时出现的基准错位问题；2D工程图绘制时，采用直线工具绘制截面轮廓时，需要重点标注各段直径的尺寸公差、端面的形位公差、环槽的截面尺寸，所有尺寸基准都要以中心轴线和安装端面为统一基准，避免基准转换带来的尺寸误差。从安装维护的角度来说，这类轮圈属于长期回转的易损配套件，长期运行后外圈的传动接触面会出现磨损，当磨损量超过0.1mm时就需要及时更换，否则会导致传动效率下降、回转精度丢失，

　　因此设计时在轮圈与主轴的配合端面预留了拆卸螺孔，方便后期维护时能够顺利将轮圈从轴端拆下，不会因为配合面锈死导致拆卸困难。在车床的日常装配流程中，该轮圈安装完成后需要打表检测外圈的径向跳动和端面跳动，确认跳动值在允许公差范围内之后，再进行后续的传动件装配，从源头上保证整个主轴回转系统的精度达标，满足不同材质零件的粗加工、精加工的工艺要求。
