CA6140机床三联开关联箱结构设计

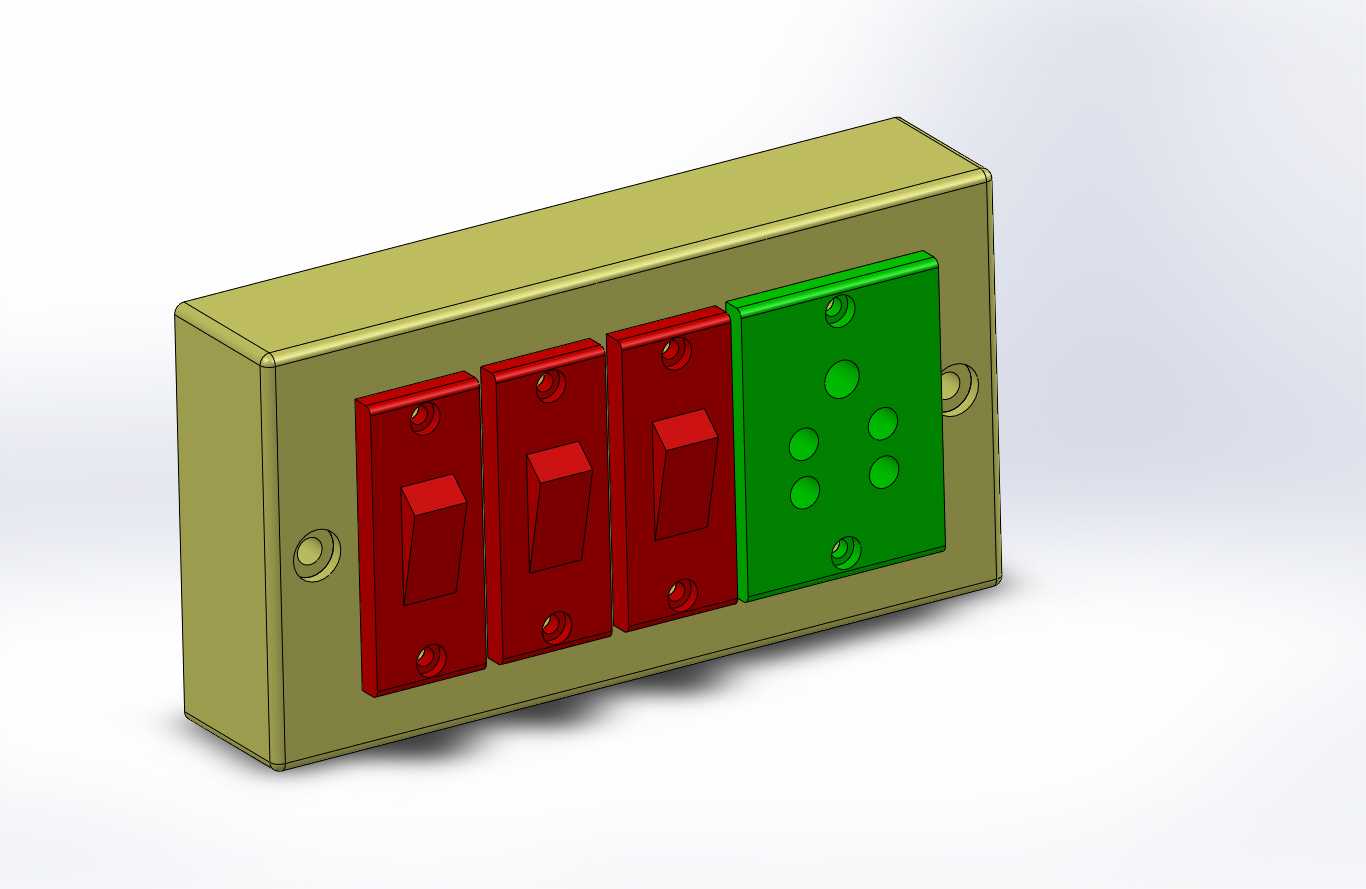

　　在普通卧式车床的操作回路布局里，这类三联开关联箱是床头箱侧操作单元的核心承载部件，日常加工过程中操作工频繁启停主轴、切换进给档位、控制冷却泵通断的操作，都要通过安装在联箱上的开关元件完成，它既要给电气元件提供稳定的安装基准，也要隔绝加工过程中飞溅的切削液、铁屑对内部接线的侵蚀，同时还要匹配车床外防护的安装开孔尺寸，保证操作位的人机工程合理性。从结构设计逻辑来看，这个联箱采用分体式组合结构，主体基座采用橄榄绿的工程塑料或喷塑钢板材质，三个红色的开关拨块单元采用独立模块化嵌装设计，每个开关单元都预留了对应的安装螺孔，单个开关损坏时可以单独拆卸更换，不需要整体拆解联箱，大幅降低了设备日常维护的停机时间。

　　右侧的绿色接线端盖板上预留了多组过孔和安装点位，用来对应三个开关的接线端子排布，接线完成后可以通过盖板封闭接线腔，避免加工过程中的杂物进入造成线路短路。基座两侧预留的带沉台安装孔，是用来将整个联箱固定在车床床身的操作侧支架上，沉台设计可以让安装螺栓的头部完全没入基座平面，不会突出表面刮蹭操作工的衣物或者手部，也不会积累切削碎屑。从安装边界来看，整个联箱的外形为规则长方体结构，边缘做了小圆弧倒角处理，没有尖锐的突出棱角，安装时需要预留的操作空间要覆盖三个拨块的全行程摆动范围，每个拨块的扳动角度都做了限位设计，不会因为操作力度过大造成内部开关结构损坏。基座的内腔深度刚好匹配常用机床按钮开关的安装深度，不会因为内腔过浅造成接线挤压，

　　也不会因为内腔过深造成整体结构冗余、占用过多床身侧的安装空间。在实际应用场景中，这类联箱除了CA6140普通车床之外，同系列的CA6136、CA6150卧式车床的侧操作单元也可以通用适配，只需要根据实际需要的开关数量调整嵌装的开关模块数量即可。设计时特意将操作拨块设置为醒目的红色，和基座的军绿色形成强烈的视觉反差，操作工在加工过程中即使视线不离开切削区域，也能凭借余光快速定位开关位置，完成紧急停机或者功能切换操作，大幅降低操作失误的概率。联箱的各个拼接面都做了止口结构设计，安装时配合密封胶条就可以达到IP54左右的防护等级，完全可以应对车床加工过程中切削液飞溅、铁屑飘落的工况，不会出现液体渗入联箱内部造成电气故障的问题。

　　接线侧的盖板采用多颗小螺钉均匀紧固，盖板和基座的贴合面平整度控制在0.1mm以内，保证密封压力均匀，不会出现局部密封失效的情况。从结构强度设计来看，基座的壁厚设置在2.5mm左右，既可以保证安装开关时的结构刚性，不会因为频繁扳动开关造成基座变形，也不会因为壁厚过大造成材料浪费、整体重量过重，增加安装支架的负载。三个开关单元的安装位之间设置了加强筋结构，分隔开每个开关的安装腔，避免单个开关操作时的应力传递到相邻单元，造成其他开关的误触发或者安装松动。在三维建模过程中，所有的安装孔位都严格按照实物的配合公差设置，开关嵌装槽的尺寸公差按照H7级精度设计，保证开关模块安装后既不会出现松动旷量，也不会因为尺寸过紧造成装配困难。安装孔的位置度公差控制在0.2mm以内，和床身支架的安装孔可以完全对齐，现场安装时不需要额外扩孔或者调整位置。拨块的摆动行程按照实际开关的触发行程设置，建模时做了运动干涉检查，保证拨块在全行程摆动过程中不会和基座、相邻拨块发生碰撞，操作手感顺畅无卡滞。
