博世车用地图传感器结构三维设计

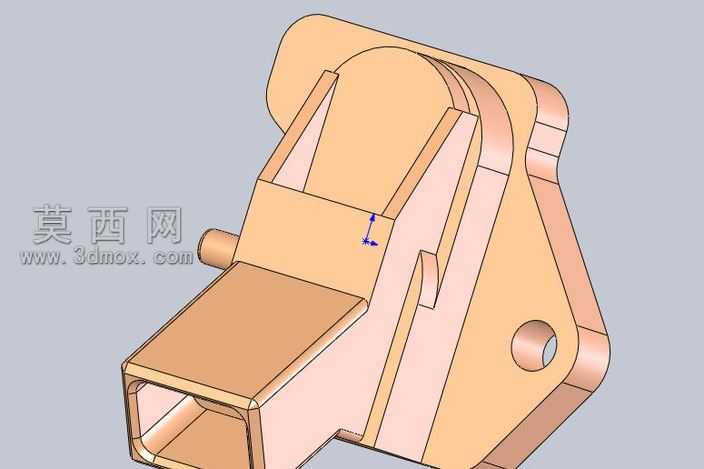

本作品为博世地图传感器的三维结构设计，建模过程依托参数化三维设计软件完成，全程遵循工业传感部件的设计规范，完整还原了该款传感器的全部结构细节。建模初始阶段先梳理产品的功能逻辑：该传感器作为车载工况检测的核心部件，需要兼顾接插连接的可靠性、安装固定的稳定性以及内部元件的防护性，因此首先绘制核心基准面与基准轴，确定整体的长宽高比例与各功能区域的分界位置。主体壳体部分采用多段实体拉伸结合切除命令完成，针对壳体上的安装定位孔，先绘制孔位的中心定位点，通过异形孔向导命令生成符合安装标准的通孔，孔边缘做了0.2mm的倒角处理，既避免安装时的应力集中，也能去除加工毛刺的模拟效果。接插端口部分单独建模，设计了带导向限位的方型接口结构，接口内壁做了适配公端插头的卡槽凸起，通过扫描命令生成接口边缘的密封筋位，还原实际产品的接插密封设计。侧面的定位凸台采用放样命令生成，匹配安装位的贴合弧度，凸台表面做了粗糙度的模拟设置，还原注塑壳体的哑光质感。材质配置上，主体壳体选用玻纤增强尼龙材质，调整材质的漫反射颜色为暖米橙色，设置适度的反射粗糙度与半透明参数，模拟工程塑料的真实质感；金属接插引脚部分选用铜合金材质，调高金属反射度参数，添加细微的拉丝纹理贴图，还原金属接插件的加工质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出壳体的曲面起伏与结构棱线，辅光源从侧后方补光，弱化结构阴影的死黑区域，顶光补充整体亮度，最终渲染图清晰呈现出传感器的各部分结构：包括带安装孔的固定侧翼、带密封筋的接插端口、内部的元件容纳腔、侧面的定位凸台等全部细节。设计过程中充分考虑了传感部件的装配需求，各结构之间的配合公差预留合理，既保证三维模型的视觉还原度，也能为后续的结构验证、装配模拟提供准确的数字模型基础，完整复现了博世这款地图传感器的工业设计特点与结构特征。
